航空涡轮发动机进气端结构三维设计

项目分类:3D模型 发布时间:2021-08-28 ID:245593
  • 航空涡轮发动机进气端结构三维设计
  • 航空涡轮发动机进气端结构三维设计
  • 航空涡轮发动机进气端结构三维设计
  • 航空涡轮发动机进气端结构三维设计
  • 航空涡轮发动机进气端结构三维设计
  • 航空涡轮发动机进气端结构三维设计
  • 航空涡轮发动机进气端结构三维设计
  • 航空涡轮发动机进气端结构三维设计

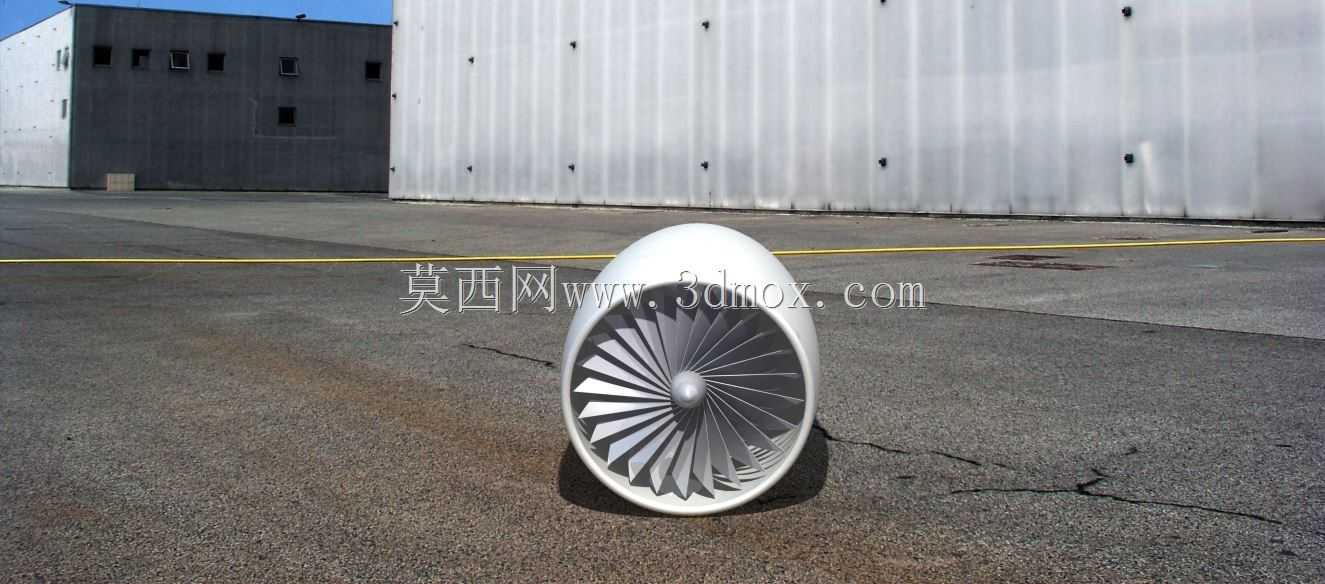

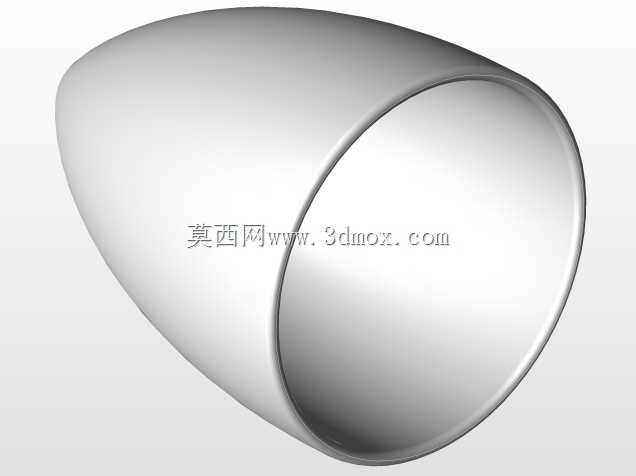

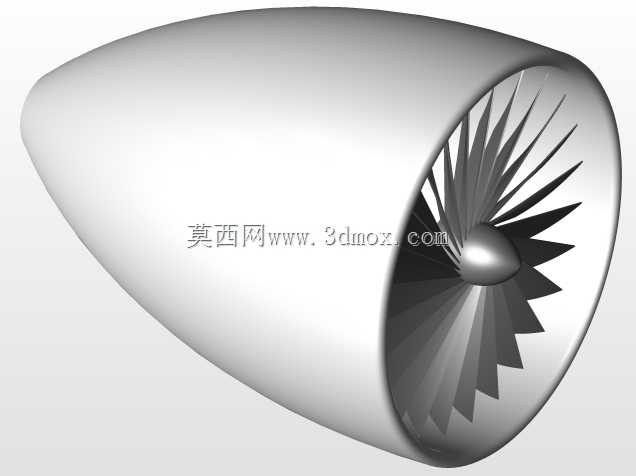

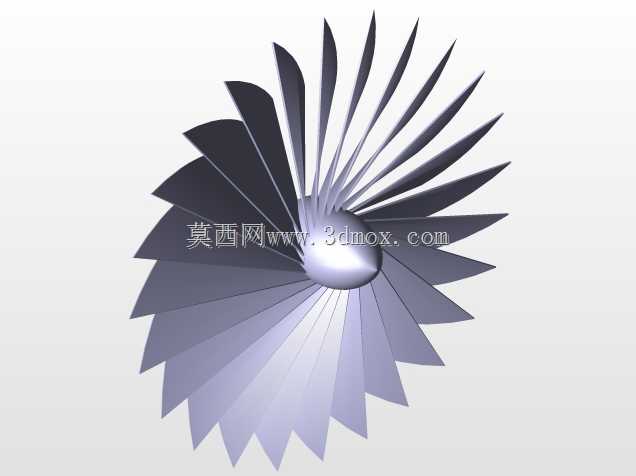

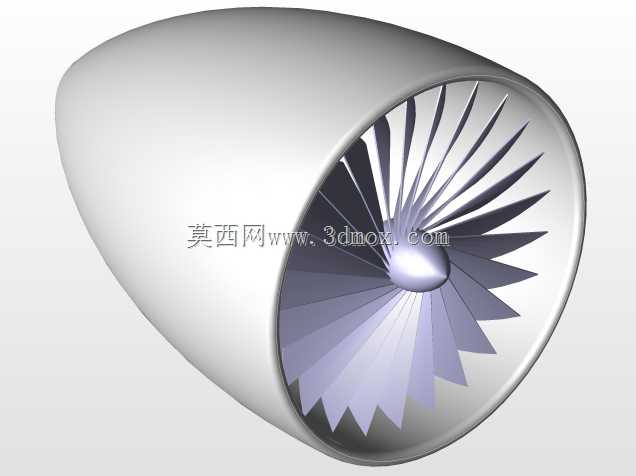

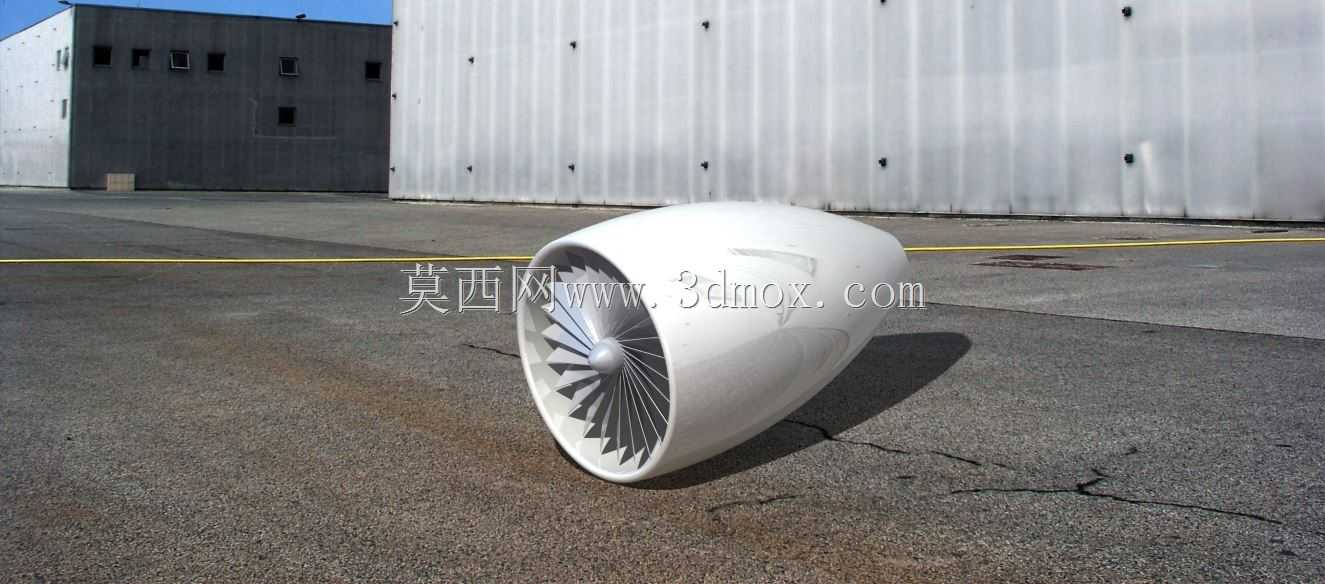

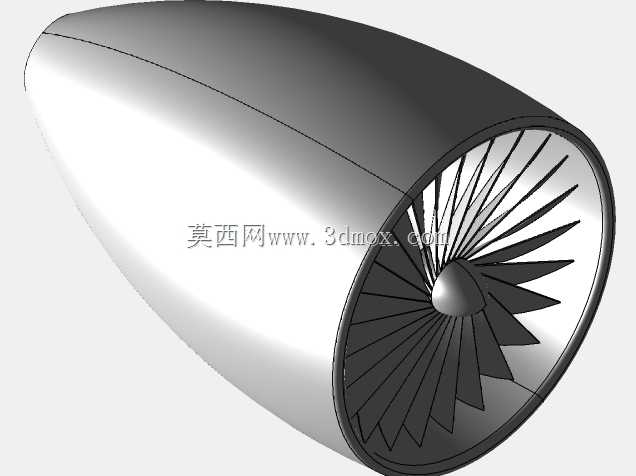

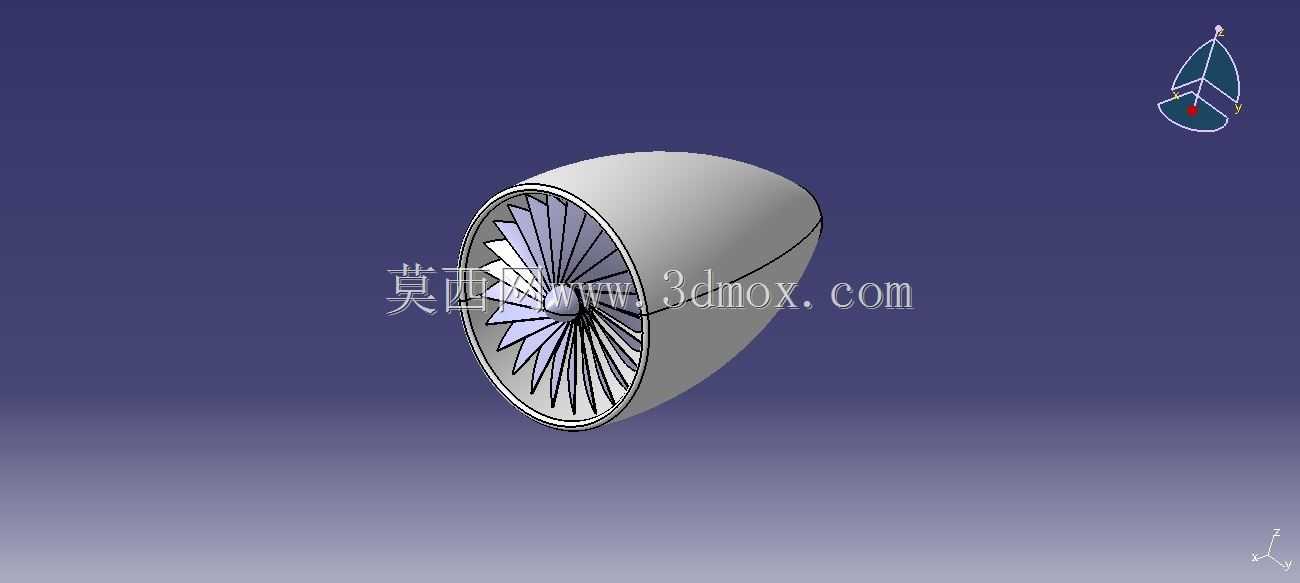

在航空动力装备的结构设计环节,涡轮发动机的进气端结构直接影响整机的进气效率与运行稳定性,这部分结构的三维建模需要兼顾气动外形要求与内部流道的顺滑过渡,不能只追求外观的流线感而忽略实际气流进入压气机段的流场分布。日常做航改型动力装置、小型航空验证机的动力选型匹配时,经常需要参考这类进气端带整流罩、内置导向叶片的结构方案,它的核心作用是把来流空气均匀导入压气机叶轮,避免进气畸变导致的压气机喘振,同时整流罩的外形还要兼顾地面停放时的异物防护、飞行状态下的减阻需求。做这个结构的三维设计时,首先要确定进气口的直径边界,这个尺寸直接和后端压气机的流量需求匹配,不能随意缩放——如果进气口截面积过小,高转速工况下会出现进气不足,导致涡轮前温度超温;如果截面积过大,低速状态下气流在进气道内会产生附面层分离,反而降低压气机效率。整流罩的曲面造型要遵循二次曲线或者NURBS曲面的连续要求,从唇口到叶轮安装座的过渡段要保证G2连续,避免曲面出现折角导致的气流分离,内部的导向叶片要和叶轮的叶片数做互质设计,减少运行时的共振概率,叶片的安装角要根据来流速度的设计点做匹配,保证气流进入叶轮时的攻角在合理区间,不会出现正攻角过大导致的叶尖失速。安装边界上,整流罩后端要和压气机机匣做止口定位,配合公差一般选H7/h6的间隙配合,保证装配时的同轴度,避免叶轮旋转时和机匣发生刮蹭,内部导向叶片的根部要和整流罩内的支撑筋做一体化设计,既减少零件数量,又能保证结构强度,支撑筋的位置要避开气流的核心流道,尽量布置在附面层区域,减少对进气的扰动。这类结构除了应用在载人航空的涡轮发动机上,在小型巡航无人机的动力系统、地面航改燃机的进气段也有类似的设计逻辑,只是根据使用场景的不同,会调整唇口的厚度——地面固定使用的燃机进气唇口可以做的稍厚,兼顾防异物撞击的强度,航空用的进气唇口要做的更薄,降低高速飞行时的阻力。建模过程中还要考虑维护性,整流罩要设计成可快速拆卸的结构,方便日常检查叶轮叶片的损伤情况,连接螺栓的位置要均匀布置在安装法兰上,螺栓规格要根据整机的振动量级选择,避免长期运行后出现螺栓松动的问题。另外,进气道内壁的粗糙度也要在建模时给出明确要求,一般要达到Ra1.6以下,减少气流沿程的摩擦损失,导向叶片的前缘要做小圆角处理,避免来流中的细小颗粒撞击叶片前缘导致的叶片损伤。
