瓶装饮用水PET包装瓶三维结构设计

　　日常流通的瓶装饮用水容器，看似结构简单，实则在结构设计阶段需要兼顾灌装生产适配、运输堆叠强度、消费者握持手感、材料成本控制等多维度工程需求，本次完成的瓶体三维结构设计，完全围绕快消品灌装全链路的实际工况展开。先从生产端的适配逻辑说起，这类PET吹塑成型的瓶体，瓶口部分采用标准的PCO1881瓶口接口尺寸，能够直接适配现有绝大多数饮用水灌装线的旋盖头、冲瓶夹、灌装阀工位，不需要对现有产线做任何工装调整，瓶口的螺纹圈数、密封环凸起高度、防盗环连接桥的断裂拉力值都做了参数化设定，既保证旋盖过程中不会出现滑牙、密封失效问题，也能让消费者开启时的扭矩保持在合理区间，不会出现开启费力或者防盗环提前断裂的情况。

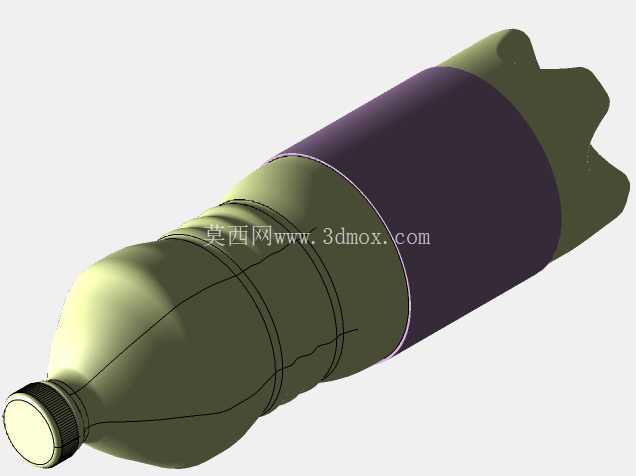

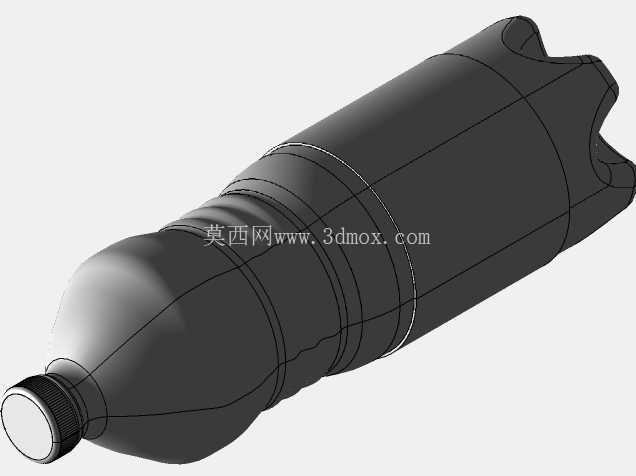

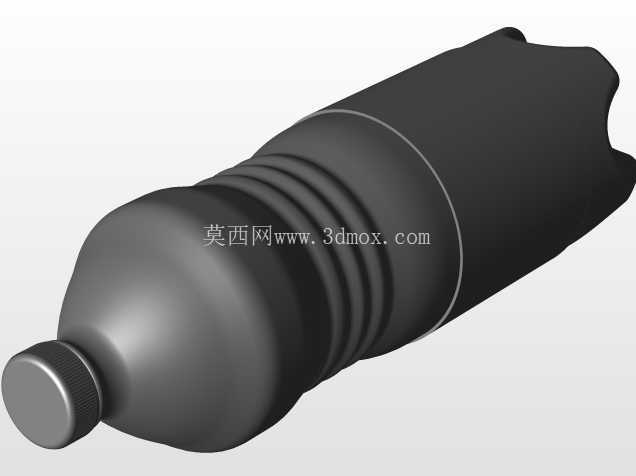

　　瓶身的中部设计了多圈环形的加强筋结构，这部分结构不是为了外观装饰，而是解决两个核心工程问题：一是吹塑成型过程中，瓶身壁厚均匀性控制，环形筋位能够让PET料胚在吹胀过程中料流分布更均匀，避免出现局部壁厚过薄导致的瓶身易破损问题；二是满瓶状态下的垂直堆叠强度，瓶装水在仓储、运输环节都是多层码放，单瓶需要承受上方多层货物的静压力，环形加强筋能够大幅提升瓶身的轴向抗载能力，避免出现堆码过程中瓶身失稳凹陷、漏液的情况。

　　握持区域的结构设计做了针对性的曲面优化，没有采用完全光滑的圆柱面，而是在普通人手握持的高度区间做了微凹的弧面过渡，同时搭配细密的竖向防滑棱，这部分棱的凸起高度控制在0.3mm，既不会因为凸起过高影响吹塑脱模效率，也能保证手上沾有水渍的时候握持不会打滑，符合日常取用的人机工程需求。瓶底部分采用了经典的五瓣式花瓣底结构，这部分结构的设计重点在于内凹深度和瓣位的圆角过渡，一方面要保证瓶底能够稳定站立在平面上，不会出现放置时晃动的问题，另一方面要适配灌装线的底部托瓶工位，同时在瓶内充入低温饮用水或者出现轻微温度变化时，瓶底不会因为内压变化向外凸起导致放置不稳。

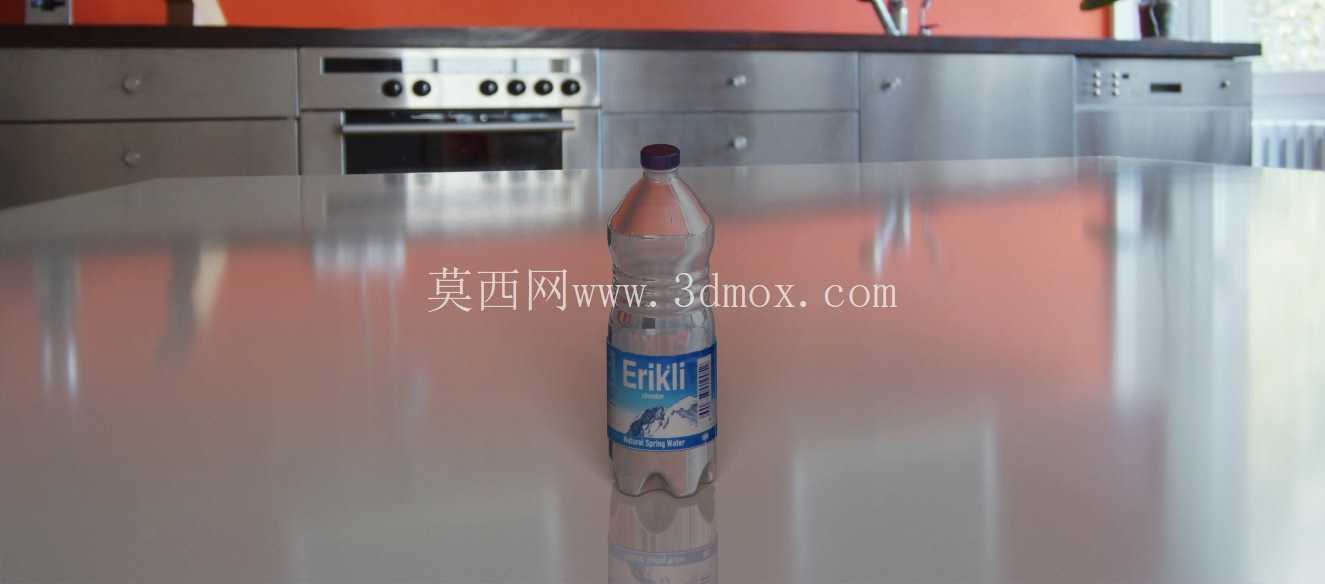

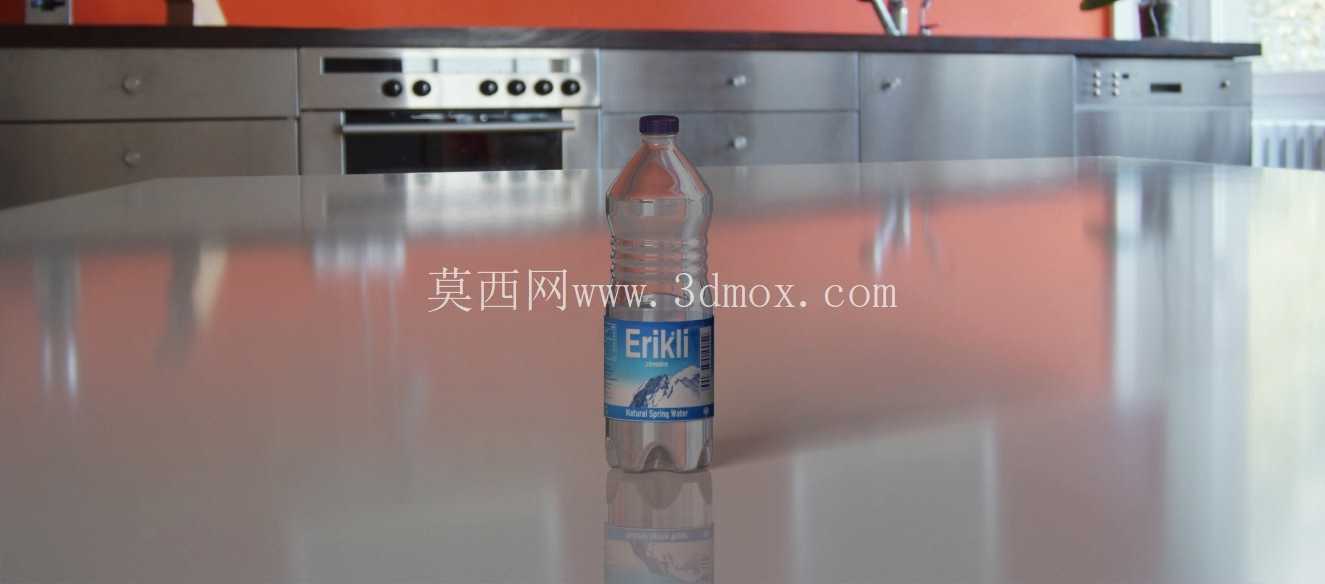

　　从安装边界和尺寸适配来看，整个瓶体的最大外径控制在66mm，满瓶高度230mm，能够适配市面上常见的瓶装水外包装箱格尺寸、自动售货机的货道宽度、车载杯架的内径范围，不需要额外调整配套的包材、售卖设备尺寸。在结构细节处理上，瓶肩部分做了大圆角过渡，避免应力集中，在运输过程中如果出现侧面挤压，应力能够沿着圆弧面分散，不会出现肩颈部位断裂的问题；瓶身的标签粘贴区域做了直径公差控制，保证标签能够平整贴合，不会出现标签起皱、移位的情况。整个模型的结构参数都可以直接对接吹塑模具设计环节，不需要二次调整尺寸，所有的壁厚、圆角、拔模角度都符合PET吹塑成型的工艺要求，拔模斜度控制在1.5度以上，避免脱模时出现瓶体刮伤、变形的问题。对于快消品包装结构设计从业者来说，这个模型可以作为同规格瓶装水容器的设计参考，也可以在此基础上调整筋位布局、曲面造型，适配不同容量、不同品牌的包装需求，所有结构特征都做了参数化关联，调整容量时只需要修改瓶身高度、直径参数，对应的加强筋、瓶底、瓶口结构都可以自动适配，大幅缩短同类型产品的设计周期。
