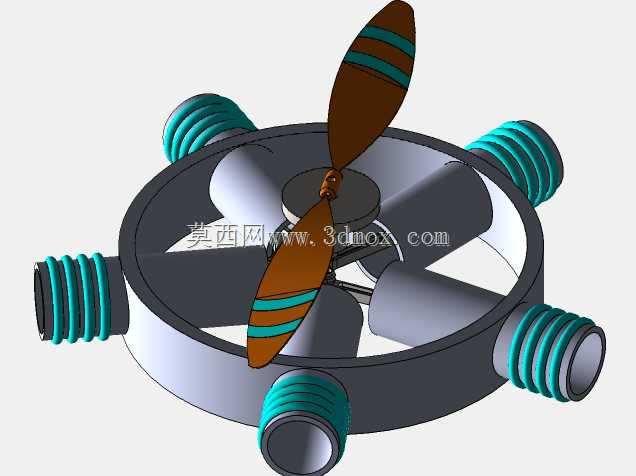

星型布局带螺旋桨径向发动机结构

这款径向发动机采用经典的周向辐射式气缸排布，所有气缸以中央曲轴为圆心均匀向外延伸，整体呈对称星型结构，前端集成双叶螺旋桨作为动力输出端，多用于轻型通航飞行器、小型航空动力试验台、航模动力改装以及早期轻型活塞式航空器的动力配套场景。从结构设计逻辑来看，这种排布方式能在有限的径向空间内布置更多气缸，相比同排量直列发动机大幅缩短轴向长度，曲轴受力更均匀，多缸交替做功时输出扭矩波动更小，不需要额外加装大质量平衡轴就能获得不错的动平衡表现，适配对轴向安装尺寸有严格限制的动力安装位。每个气缸外侧都设计有环形散热鳍片结构，直接利用飞行过程中的迎面气流完成风冷散热，省去了复杂的水冷管路、水泵、散热器等附属组件，整体结构更简单，自重更轻，维护时不需要拆解冷却回路就能直接完成气缸检修、火花塞更换等日常操作，非常适合野外无复杂维保条件的使用场景。中央曲轴箱采用环形一体式框架结构，所有气缸安装端面统一在同一圆周平面上，加工时可以一次装夹完成所有安装孔位的镗削加工，能有效保证各气缸轴线与曲轴回转中心的位置度公差，降低活塞连杆组的偏磨风险。前端螺旋桨安装位与曲轴输出端采用锥面配合定位，能传递更大的输出扭矩，避免大油门工况下螺旋桨出现松动打滑。安装边界上，整体结构的最大外轮廓由各气缸末端的散热鳍片外圆决定，安装时需要预留足够的径向通风间隙，保证散热气流能顺畅扫过所有气缸散热鳍片，避免出现局部气缸过热的问题；轴向尺寸从螺旋桨前端面到曲轴箱后安装面的长度较短，适配紧凑的动力舱布局，后安装面设计有统一的螺栓固定孔位，可直接对接机架安装座，不需要额外设计转接法兰。从功能特性来看，各气缸按固定点火顺序交替做功，曲轴每旋转一周即可完成多次做功冲程，低速工况下扭矩输出充沛，驱动螺旋桨时能在较低转速下获得足够的推力，适配低速大推力的飞行器动力需求；同时周向对称的结构让整机运转时的振动被均匀分散到各个方向，机架承受的交变振动载荷更小，能提升整体机架的疲劳寿命。设计过程中优先保证了各气缸的进排气路径通畅，相邻气缸之间预留了足够的间隙布置进排气门与管路，避免出现进排气干涉的问题，连杆组采用铰接式结构统一连接到中央曲轴的曲柄销上，各连杆的运动轨迹经过运动仿真校核，全程无运动干涉，能保证整机运转顺畅。
