无人机用BR2205外转子无刷电机结构设计

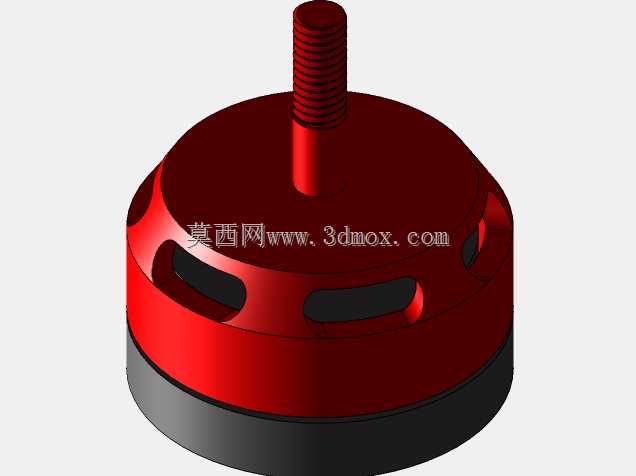

这款外转子结构的动力部件，主要面向小型多旋翼无人机、穿越机这类对动力重量比要求严苛的低空飞行器场景，作为整机的核心动力输出单元，直接驱动螺旋桨产生升力与姿态调整力矩，适配轴距200-250mm级别的小型航飞平台，也可迁移至小型桌面云台、轻量化旋转执行机构等对转速响应、自重控制有较高要求的场景。从结构设计逻辑来看，采用外转子排布的核心考量是将永磁体贴装在旋转外壳内侧，定子绕组固定在中心基座上，相比同尺寸内转子结构能获得更大的扭矩输出半径，在低转速区间就能输出足够的螺旋桨驱动扭矩，省去了额外的减速齿轮组，既降低了动力传输过程中的机械损耗，也减少了高速运转下的齿轮啮合噪音与故障点。顶部伸出的带外螺纹安装轴是螺旋桨的固定接口，螺纹规格匹配主流5寸及以下穿越机桨叶的安装孔径，轴段长度经过校核，既保证桨叶压紧后有足够的螺纹啮合长度防止高速旋转下松脱，也不会因轴段过长增加不必要的重量与转动惯量，影响电机的动态响应速度。外壳上的镂空开孔并非装饰性设计，而是在结构强度允许的范围内，通过切除非受力区域的壳体材料降低整体自重，同时在转子高速旋转时形成导流通道，带动空气流经内部定子绕组区域，带走绕组持续通电产生的热量，避免长时间大油门工况下绕组过热退磁，影响动力输出稳定性。底部的环形基座是电机与机臂的安装基准面，基座上预留的安装孔位匹配标准航模电机的安装孔距，安装时只需保证基座与机臂安装面完全贴合，锁紧固定螺丝后即可保证电机轴与机臂平面垂直，避免螺旋桨旋转时出现动不平衡带来的整机震动。外壳的圆角过渡设计一方面是降低高速旋转时的空气阻力，减少无用的动力损耗，另一方面也能避免尖锐棱角在装机、调试过程中划伤操作人员或线材。定子与转子之间的气隙经过反复校核，既保证气隙足够小以获得更高的磁通量利用率，提升动力转换效率，也预留了足够的加工与装配公差，避免高速旋转时转子与定子发生扫膛故障。
