EMAX MT1804多旋翼无刷电机结构设计

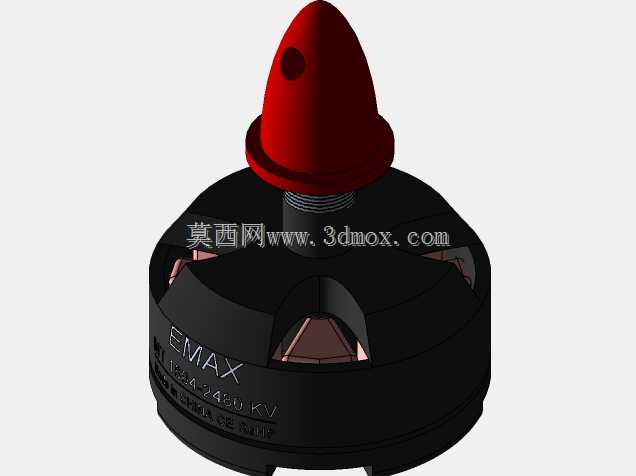

这款无刷电机主要适配250级四旋翼飞行器的动力输出需求，在航模及小型无人机的装配场景中，这类外转子无刷电机是核心动力转换部件，负责将电能转化为旋翼旋转的机械能，直接决定飞行器的推重比、续航表现与飞行稳定性。从结构设计来看，该电机采用外转子布局，转子外壳集成了磁钢安装位，顶部的整流头罩采用流线型锥形设计，能够降低旋翼旋转时的中心扰流，减少不必要的气动损耗，头罩上预留的开孔可用于动平衡调试时的配重调整，也能在高速旋转时引导少量气流流经电机上部，辅助带走绕组工作产生的热量。定子部分位于转子内侧，绕组排布适配2480KV的转速特性，能够在标准航模锂电池供电下输出适配250机架的扭矩，带动对应规格的螺旋桨完成起飞、悬停、机动飞行动作的动力输出。安装边界上，电机底部预留了标准的螺纹安装接口，可直接固定在250机架的机臂末端安装座上，转子上部的桨夹位采用螺纹锁紧结构，能够匹配对应孔径的多旋翼螺旋桨，锁紧后可避免高速旋转时桨叶松脱。设计过程中优先考虑了装配可视化的需求，各部件的配合间隙按照实际量产电机的公差范围设定，定子与转子的气隙宽度符合小型外转子无刷电机的常规设计值，既保证磁路转换效率，也避免旋转过程中出现定转子擦碰的问题。外壳上的标识区域按照实物产品的丝印位置做了还原，能够在整机装配时清晰区分电机的旋转方向，避免装机时将正反转电机装反导致飞行器动力逻辑错乱。这类小型无刷电机在实际使用中，需要搭配对应规格的电调使用，模型在结构设计时保留了电机出线位的结构特征，可在后续整机装配布线时模拟走线路径，检查机臂内部的走线空间是否满足线材弯折半径要求，避免装机时出现线材挤压、磨损的问题。从应用场景延伸来看，该结构也可作为小型穿越机、室内航拍无人机的动力部件参考，在做整机结构干涉检查时，可直接将该电机模型导入装配体，验证机臂长度、桨叶尺寸与机身其他部件的安全距离，避免螺旋桨旋转时触碰机架结构或者机载设备。
