航空用小型交流发电机结构设计

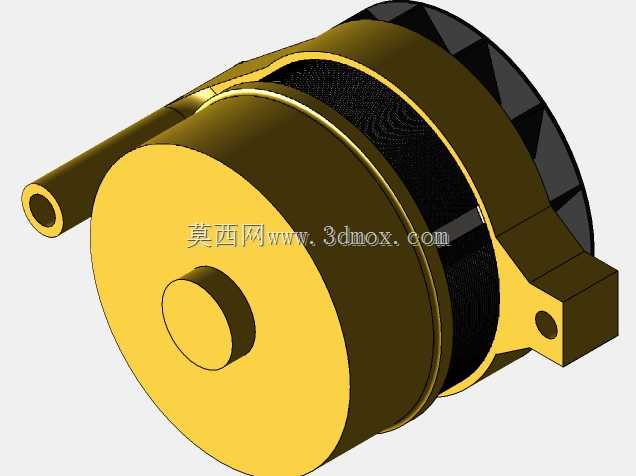

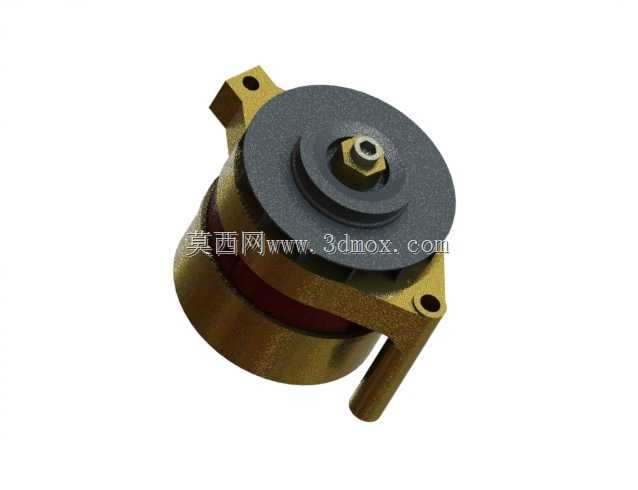

这款小型交流发电机主要适配轻型通用航空飞行器的机载供电场景，在塞斯纳这类单发轻型固定翼飞机上，承担着飞行过程中机载航电设备、照明系统、小型电动操纵部件的电力供给任务，同时会在发动机正常运转阶段为机载蓄电池补充浮充电量，避免蓄电池长时间亏电影响地面启动与应急供电能力。从结构设计来看，整体采用带双侧安装耳的座式安装结构，两个带通孔的安装凸耳分布在主体上部两侧，安装孔的中心距、孔径尺寸严格匹配轻型飞机发动机附件舱的预留安装位，安装时可通过螺栓直接固定在发动机机匣的预设安装支架上，不需要额外设计转接工装，下部伸出的接线柱结构预留了足够的接线操作空间，不会和周边的油路、管路、操纵钢索产生干涉。主体外壳采用导电导热性能优异的金属材质，既可以形成电磁屏蔽层避免发电机运转时的电磁干扰影响机载通讯、导航设备的信号精度，也能通过壳体表面将绕组运转产生的热量快速散出，适配航空发动机舱内高温、强振动的工作环境。设计过程中优先保证核心安装尺寸、轴系配合尺寸与实物完全一致，转子与定子的同轴度公差控制在航空部件通用的精度范围内，避免高速运转时出现偏磨、振动超标的问题；外壳表面的散热筋、端部的紧固螺母、接线柱的绝缘护套这类细节结构都做了还原，既保证三维模型的结构完整性，也能直观呈现部件的实际装配关系。从安装边界来看，整体径向最大尺寸不超过附件舱预留的安装空间，轴向伸出长度不会触碰发动机罩的内壁，接线端的朝向可以根据实际布线需求调整安装角度，适配不同机型的布线走向。这类小型交流发电机的输出功率刚好匹配轻型飞机的机载用电负载，不需要额外配备调压整流模块的外置安装结构，调压组件集成在发电机主体内部，减少了附件舱内的部件占用空间，也降低了外部线路故障的概率。建模过程中对绕组部分的结构做了简化处理，但保留了绕组与壳体、端盖的配合位置关系，能够满足装配干涉检查、维修模拟教学、机载系统布局演示的使用需求，对于从事轻型飞机改装、航空附件维修、航电系统布局设计的从业者来说，可以直接将该模型导入装配环境做空间校验，不需要重新测绘核心安装尺寸。
