双叶S3114微型舵机结构三维建模

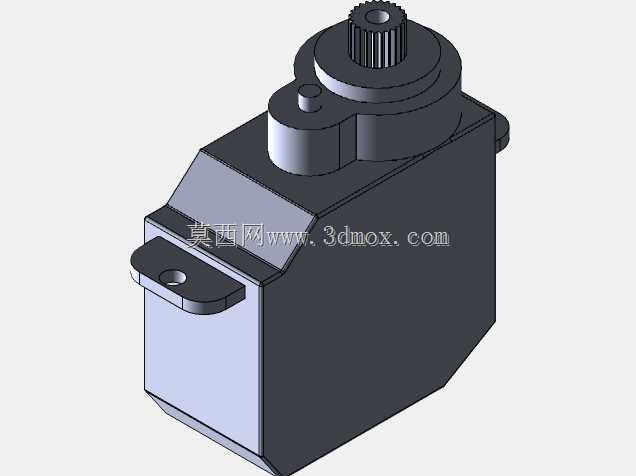

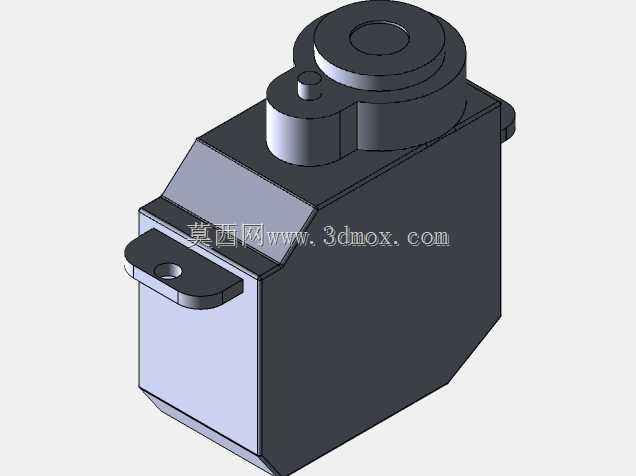

这款微型舵机的三维建模还原了实物的完整装配结构，在航模、小型机器人关节、精密遥控装置的选型与结构适配场景中，这类微型执行部件的安装边界、输出轴配合尺寸是结构设计阶段必须明确的核心参数。建模过程中优先还原了舵机的主体壳体轮廓，两侧带安装孔的凸耳是整机安装的核心定位结构，安装孔的中心距、凸耳厚度都按照实物装配公差做了还原，方便设计人员在做安装支架、设备舱布局时直接调用参考，避免后期装配出现干涉问题。顶部的输出齿轴采用标准舵机花键参数建模，齿形模数、齿数都匹配常规舵机摇臂的配合尺寸，旁边的定位凸台是舵机上盖与主体壳体的定位结构，建模时保留了凸台的高度与直径参数，方便做上盖装配的干涉检查。壳体的侧面做了斜切收边设计，这一结构并非单纯的外观造型，实际是为了在有限的安装空间内压缩整机体积，同时给内部的减速齿轮组、驱动电机预留足够的布置空间，建模时还原了这一斜角的角度与过渡圆角，方便设计人员评估设备舱内的空间占用情况。从功能特性来看，这类微型舵机依靠内部直流电机驱动减速齿轮组带动输出轴转动，通过电位器反馈转角位置实现精准的角度控制，建模时虽然未拆分内部所有零件，但外部的所有装配接口、外形轮廓都做了1:1还原，足够支撑结构设计阶段的布局、安装、干涉检查工作。在实际选型应用中，这类微型舵机多用于对重量、体积有严格限制的场景，比如小型固定翼航模的舵面控制、微型仿生机器人的关节驱动、小型云台的角度调节，设计人员在做整体结构布局时，不需要反复测量实物尺寸，直接调用该模型就能完成安装位的开孔、支架的折弯角度设计、周边元器件的避让布局。输出轴顶部的齿形结构建模时保留了齿顶的倒角细节，方便装配摇臂时的导向，避免硬压装配导致的齿形崩边问题，壳体底部的圆角过渡也做了还原，避免安装时锐边划伤线材或者周边结构件。
