Spektrum A7020舵机结构三维建模

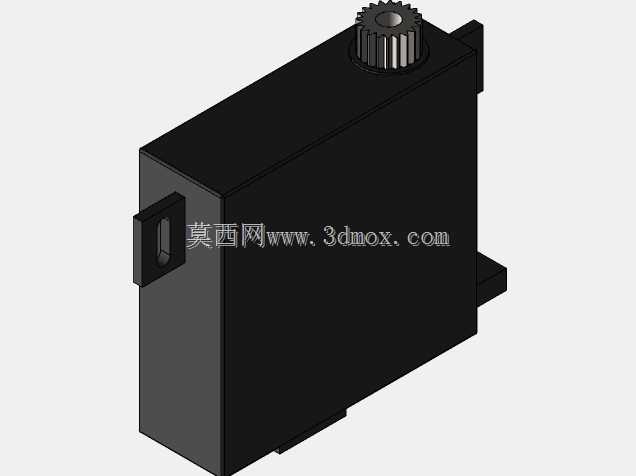

该模型还原的是航模及小型自动化装置领域常用的标准尺寸舵机结构，这类执行部件常被用于固定翼航模舵面控制、小型机器人关节驱动、车船模型转向机构以及轻载自动化工位的角度执行场景，能够根据控制信号输出指定角度的扭矩，完成精准的位置调节动作。从结构设计来看，主体采用方正的盒式壳体布局，顶部伸出带齿的输出轴，轴端加工有标准模数的啮合齿，可直接配套舵盘、摇臂等外接传动件，无需额外加工连接结构，适配市面绝大多数标准舵机配件。壳体两侧设计有带安装孔的凸耳结构，安装孔位间距符合通用舵机的安装规范，在设备装配时可直接通过螺丝穿过凸耳孔完成固定，安装边界清晰，不会与周边结构产生干涉，设计时充分考虑了替换兼容性，能够直接替换同规格的其他型号舵机，无需改动原有安装位的结构尺寸。壳体侧面预留的走线槽结构，能够让内部引出的控制与供电线缆顺着槽位排布，避免线缆被壳体与安装面挤压破损，同时也能让整体布线更规整，减少装配时的理线工作量。输出轴的齿轮部分采用金属齿结构设计，相比塑料齿结构具备更高的抗冲击能力，在航模做剧烈机动动作或者执行机构遇到瞬时过载时，不容易出现打齿损坏的情况，能够适配更大的输出扭矩需求。整体内部结构的布局紧凑，将驱动电机、减速齿轮组、控制电路板全部集成在封闭的盒式壳体内，既能够阻挡外界灰尘、水汽进入内部影响电路与齿轮传动，也能让整体外形更规整，方便在狭小的设备舱内布置。在建模过程中，对各部件的装配公差做了合理还原，比如输出轴与壳体轴承位的配合间隙、安装凸耳的孔位公差、齿轮啮合的侧隙都按照实际加工装配要求做了预留，能够直接用于舵机安装位的结构干涉检查，也可以作为小型舵机类产品结构设计的参考样本，帮助设计人员快速核对安装尺寸、评估布置空间，避免在实际装配时出现尺寸不匹配、安装空间不足的问题。这类舵机的输出轴转动角度范围符合常规航模舵机的控制区间，能够满足绝大多数角度调节场景的行程需求，壳体底部的定位凸台结构，能够在安装时快速嵌入安装面的定位槽内，提升装配效率，同时也能避免舵机工作时产生的震动导致固定螺丝松动移位。
