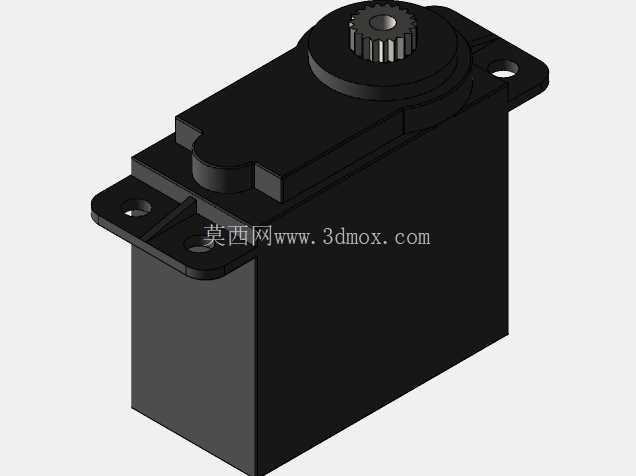

这款舵机的结构设计围绕高可靠性执行输出展开,核心输出端采用金属齿轮组啮合设计,顶部输出齿轴为标准模数花键结构,可兼容市面上主流的舵机摇臂、舵盘安装接口,齿部做了等距齿形优化,啮合间隙控制在极小范围内,避免往复动作时的回差问题,满足高精度角度控制的使用需求。主体外壳采用高强度工程塑料一体注塑成型,上下壳体通过定位柱与卡扣配合实现紧密装配,接缝处做了止口设计,可阻挡日常使用中的粉尘、少量溅水进入壳体内部,保护内部减速组与控制电路。两侧带安装固定耳,耳位开有标准圆形安装孔,孔位间距符合通用大尺寸舵机的安装规范,可直接适配航模机身、机器人关节支架、工业小型执行机构的预装孔位,无需额外做转接件加工。
从实际应用场景来看,这类大扭矩舵机常被用于固定翼航模的副翼、升降舵控制,也可搭载在大型航模直升机的斜盘驱动机构中,在小型工业自动化设备里,也可作为小型物料分拣机构的摆动驱动源,或是用于智能小车的转向执行单元,部分仿生机器人的关节驱动也会选用该规格舵机,依靠其稳定的扭矩输出实现关节角度的精准控制。设计过程中,输出轴的径向与轴向受力做了针对性强化,轴根部加装了耐磨衬套,可承受较大的径向载荷,避免舵机在带载摆动时输出轴出现形变或卡滞。壳体内部的减速组排布采用多级直齿啮合结构,从电机输出端的小齿开始,逐级放大扭矩,每一级齿轮的轴孔都对应壳体上的定位轴,同轴度公差控制在合理范围内,保证齿轮传动过程中的顺畅度,降低运转噪音与传动损耗。
安装边界方面,整体为方正的盒式结构,输出轴位于壳体顶部中心位置,安装耳向两侧水平延伸,安装时需预留足够的摆动空间,避免摇臂动作时与周边结构发生干涉;出线端位于壳体侧部,走线时需预留一定的线长余量,防止舵机摆动过程中线缆被拉扯断裂。输出轴的转动角度范围覆盖常用的0-180度区间,内部电位器与齿轮组的配合经过校准,可实现角度的精准反馈,控制端输入标准PWM信号即可实现角度位置的精准控制。壳体表面做了哑光磨砂处理,既可以提升外观质感,也能避免日常使用中表面残留指纹与划痕,边角位置全部做了圆角过渡,没有尖锐的棱角,在安装调试过程中不会划伤操作人员的手部。上下壳体的装配螺丝隐藏在壳体底部,既保证了外观的整体性,也能避免螺丝外露带来的锈蚀风险。在结构设计阶段,针对舵机常见的堵转工况,内部电机与减速组的强度做了匹配校核,可承受短时间的堵转载荷,不会出现齿轮崩齿、电机烧毁的问题,提升了复杂工况下的使用寿命。输出齿轴的材质选用硬质金属,表面做了硬化处理,长期带载往复转动也不会出现齿形磨损,保证长期使用后的控制精度不会出现明显衰减。
