超音速概念客机气动布局三维设计

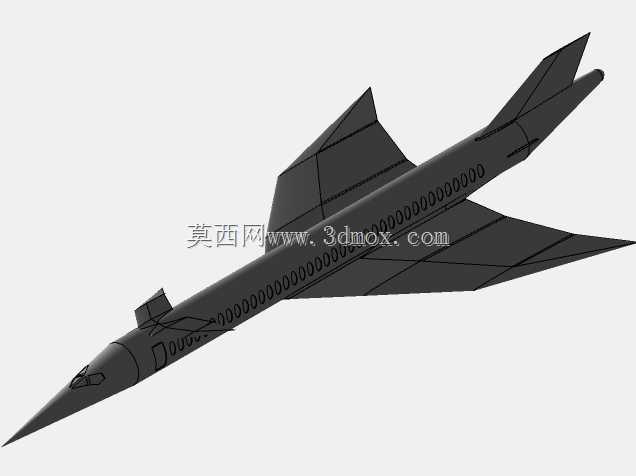

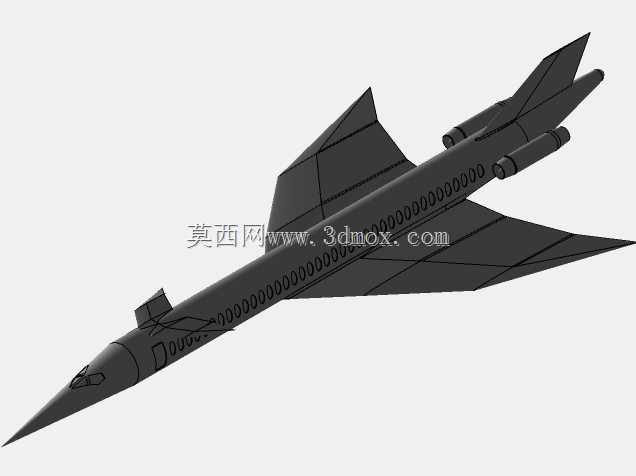

这款概念飞行器的设计核心围绕跨洋超音速巡航场景展开，针对现有亚音速民航机跨洋飞行耗时过长的痛点，探索适配下一代高速民用航空的可行构型。从气动布局来看，整机采用细长机身搭配大后掠三角翼的经典高速飞机构型，尖锐的机头锥设计能够有效突破音障时降低激波阻力，机身长细比经过多轮气动迭代优化，在保证客舱装载空间的前提下尽可能压缩迎风截面，减少高速飞行下的摩擦阻力与波阻。机翼采用大后掠角无尾三角翼布局，翼身融合过渡段做了平滑修型，既能够提升高速飞行时的升阻比，也能在亚音速起降阶段提供足够的升力系数，降低对跑道长度的要求。垂尾采用全动式小面积外倾设计，在保证高速航向稳定性的同时，尽可能减少舵面偏转带来的额外阻力，同时外倾设计也能侧向遮挡发动机尾喷口的红外信号，兼顾一定的低探测性设计考量。机身沿轴向布置的舷窗阵列采用小尺寸椭圆形设计，能够在高速飞行压差下降低舷窗周边的应力集中，减少结构补强带来的额外重量。从安装边界来看，整机起落架舱预留位置适配前三点式起落架布局，前起落架布置在座舱后方的机身下部，主起落架收纳于机翼根部与机身衔接的舱段内，收放行程与舱室容积经过空间校核，不会与机身内部的客舱、油箱、航电舱段产生干涉。动力系统预留的安装位置适配翼下吊挂或机身尾部半埋式的大推力涡喷/涡扇发动机，进气道采用可调式斜板设计，能够在不同飞行速度下调整进气激波位置，保证发动机在0-2马赫以上的速度区间内都能获得稳定的进气效率。在实际用途层面，该构型可作为下一代超音速民用客机的前期概念验证载体，也可用于航空教学场景下的超音速气动原理演示，帮助结构设计、气动设计从业者理解高速飞行器的布局逻辑，建模过程中对翼身融合曲面的曲率连续处理、机身截面沿轴向的渐变过渡、操纵面的偏转空间预留等细节，都能为同类高速飞行器的三维建模提供参考。设计过程中没有过度追求激进的非常规布局，而是在现有航空工业的加工能力边界内做优化，所有曲面的曲率变化都适配现有金属蒙皮与复合材料壁板的加工工艺，避免出现无法落地的纯概念化造型，机身各舱段的分块位置也预留了结构连接的法兰边位置，能够直接对接后续的结构详细设计阶段。
