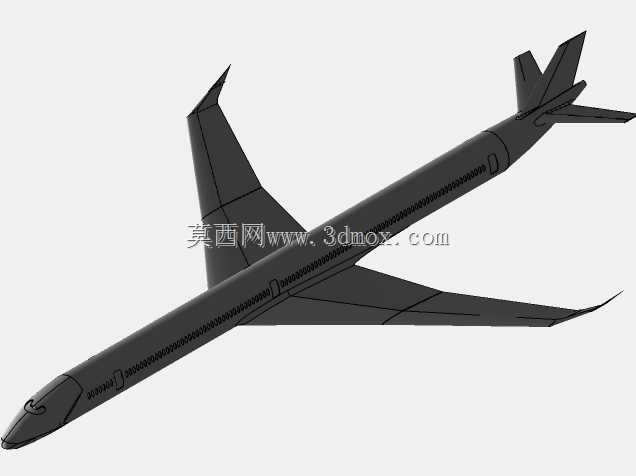

民用喷气式客机整体外形结构三维数模

该三维数模完整还原了单通道窄体民用喷气式客机的整体气动外形与主体结构布局，可用于航空相关专业的教学演示、概念方案初期的外形验证、航空科普展品的结构参考等场景。从实际工程视角来看，模型在设计过程中优先遵循了民用客机的常规气动布局逻辑，采用下单翼后掠翼构型，机翼设置有合理的后掠角与上反角，能够在亚音速巡航阶段有效降低诱导阻力，同时兼顾低速起降阶段的升力特性，机翼末端的翼梢小翼结构也做了对应还原，可模拟实际运营中降低翼尖涡流、提升燃油效率的结构特征。机身部分采用等直径直筒段加头尾收缩的常规构型，客舱舷窗、舱门的排布位置符合单通道客机的实际布局逻辑，机头部位的流线型收缩曲面做了连续顺滑处理，能够保证飞行过程中机头区域的气流附着效果，减少压差阻力。尾翼部分采用常规垂尾加平尾的布局，垂尾后掠角度与平尾的安装位置匹配整机的气动配平需求，能够模拟飞行过程中俯仰、偏航方向的姿态控制力矩传递逻辑。在安装边界与尺寸比例上，模型各部件的相对比例严格参照现役同类型窄体客机的尺寸关系设定，机翼与机身的连接位置、发动机吊挂预留接口、起落架舱的轮廓位置都做了对应预留，可在此基础上进一步拓展发动机吊挂、起落架、襟翼滑轨等细分结构的详细设计。模型的曲面连续性做了针对性处理，机身与机翼的结合部位做了翼身融合的过渡曲面，避免出现锐角折边导致的气流分离问题，整体外形可直接用于初步的CFD流场仿真前处理参考，也可作为航空类文创产品、展示沙盘的结构原型使用。对于结构设计从业者而言，该数模可作为民用客机总体布局的参考基准，帮助理解大型民用飞行器各部件的位置匹配关系、气动外形与结构布置的平衡逻辑，在做航空相关的概念设计、教学演示模型搭建时，能够省去基础外形搭建的重复工作，直接在现有合理外形基础上做内部结构、功能部件的细化设计。需要注意的是，该数模仅还原了整机的外部主体外形，未包含内部客舱布置、航电系统、管路线路等细节结构，使用时可根据具体的应用场景补充对应层级的细节内容，若用于仿真验证场景，还需根据实际计算需求对曲面做进一步的简化或细化处理，保证网格划分的质量与计算结果的准确性。
