高涵道比涡轮风扇喷气发动机结构设计

项目分类:发动机 发布时间:2024-11-21 ID:802617
  • 高涵道比涡轮风扇喷气发动机结构设计

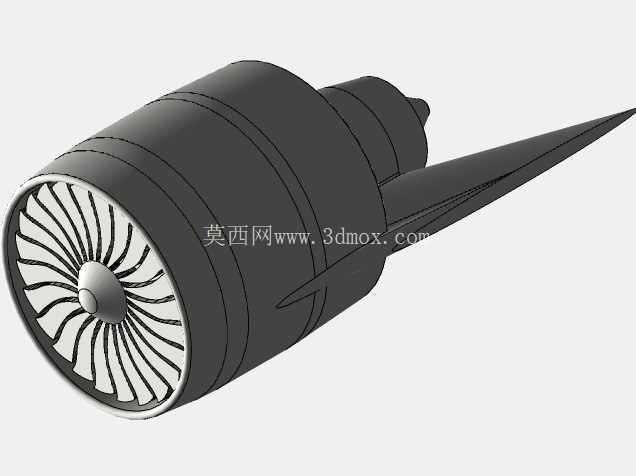

  在民用干线客机、大型军用运输机的动力选型场景中,涡轮风扇喷气发动机是当前应用占比最高的动力单元,其核心价值在于兼顾亚音速飞行段的推进效率与航程表现,相比早期涡轮喷气发动机,能在相同燃油消耗下提供更大推力,直接决定了飞行器的运营经济性与载荷能力。这款模型还原的高涵道比涡扇结构,首先明确了外涵道与内涵道的气流分配逻辑,外涵道气流不经过核心机燃烧段,直接由前端一级大尺寸风扇加速后排出,贡献了整机70%以上的巡航推力,这也是民用航发普遍采用高涵道比设计的核心原因——外涵道冷气流流速更低,与外界空气的速度差更小,推进效率显著提升,同时能有效降低排气噪音,满足民航起降阶段的噪声管控要求。从结构设计逻辑来看,前端风扇叶片采用了宽弦后掠的造型特征,这种设计并非单纯追求外观流畅,而是为了降低高转速下的叶尖激波阻力,同时提升叶片抗外物撞击的能力,日常运行中跑道上的碎石、飞鸟一旦被吸入进气道,宽弦叶片的结构强度能更好地抵御冲击,避免叶片断裂打穿机匣的严重事故。叶片根部与轮盘的连接采用了燕尾型榫槽结构,这种连接方式能均匀传递离心载荷,方便单个叶片的检修更换,同时在轮盘前端设计了流线型进气整流锥,引导气流均匀进入风扇段,避免进气紊流导致的叶片振动与效率损失。

  核心机段的多层环形机匣设计,分别对应压气机、燃烧室、涡轮段的安装边界,机匣上的环形加强筋既可以提升筒体的结构刚度,承受内部高温高压气体的载荷,又能控制整机重量,避免不必要的结构冗余。尾部的收敛型喷管与外涵道气流混合段,能让内涵道高温燃气与外涵道冷气流充分混合后排出,进一步降低排气温度与噪音,同时优化喷口出口的气流速度分布,提升推力输出的平顺性。安装边界层面,模型还原了发动机吊挂连接的安装节位置,也就是机匣上部延伸出的锥形连接结构,这个位置是发动机与机翼吊挂的对接点,需要传递整机的推力、重量与飞行过程中的气动载荷,因此安装节周边的机匣做了局部加厚处理,保证连接刚度。

  整机的外形尺寸比例严格参照现役大涵道比涡扇的尺寸关系,风扇段直径最大,向后核心机段直径逐步收窄,整体长径比控制在合理区间,既保证了进气效率,又能控制飞行过程中的气动阻力。在实际工程应用中,这类结构的三维建模是航发设计流程中的重要环节,通过三维模型可以提前验证各部件的装配干涉情况,检查叶片与机匣之间的叶尖间隙是否合理——间隙过大会导致气流泄漏降低效率,间隙过小则可能在热胀状态下出现叶片刮蹭机匣的故障。同时,基于三维模型可以开展初步的气动仿真分析,评估不同转速下的进气流畅度,检查气流在风扇叶片通道内是否存在分离现象,为后续的叶型优化提供基础参考。

  对于结构设计从业者而言,这类模型能帮助理解大涵道比涡扇的层级装配关系,从前端整流锥、风扇叶片、风扇轮盘,到核心机的压气机机匣、燃烧室段、涡轮段,再到尾部喷管与安装吊挂,每个部件的位置关系与连接逻辑都清晰呈现,能快速建立起涡扇发动机的整体结构认知,避免在相关配套部件设计中出现安装边界不匹配的问题。在航空维修培训场景中,这类等比例结构模型也能作为教具使用,帮助维修人员快速熟悉发动机的外部结构布局,识别各检查口盖、管路敷设的预留位置,提升培训的直观性。需要注意的是,模型还原的是发动机的外部主体结构,核心机内部的压气机叶片、燃烧室火焰筒、涡轮叶片等精细结构做了简化处理,重点突出了外部气动外形与主要连接结构的特征,适合用于总体布局设计、教学演示、飞行器翼下吊挂匹配设计等场景,能有效减少前期方案设计阶段的建模工作量,让设计人员把更多精力放在参数匹配与性能优化上。
