罗技飞行模拟设备操控仪表盘结构设计

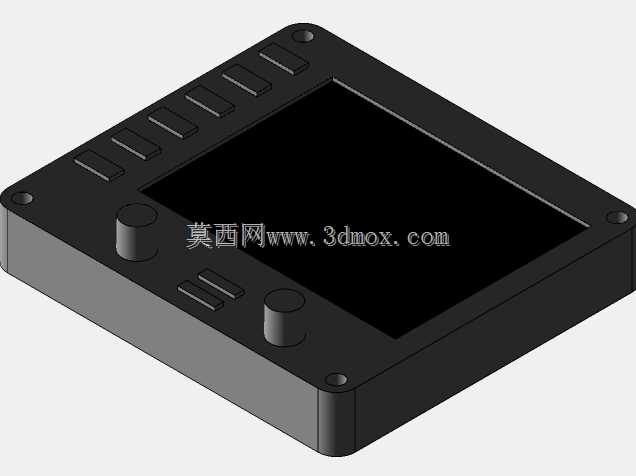

这款飞行模拟操控仪表盘，主要面向民用飞行模拟训练、航空科普体验场景设计，可搭配主流飞行模拟外设搭建完整的模拟驾驶舱环境，也可作为小型航电测试的人机交互终端使用。从结构设计层面看，整体采用方正嵌入式壳体方案，壳体边缘做了小尺寸圆角过渡，既避免安装时的锐边磕碰，也能适配标准面板安装的开孔公差。正面核心区域预留大尺寸显示屏安装位，屏幕周边做了0.8mm的下沉台阶，用于贴合固定显示屏面板，同时遮挡屏幕边缘的固定胶层与排线，保证正面外观的整体性。屏幕左侧排布一列等距的物理功能按键，按键采用长条形凸起设计，按键之间预留12mm的操作间距，避免模拟飞行操作时的误触，每个按键下方预留了丝印标识位，可标注对应功能的航电符号。屏幕下方设置两个圆柱形调节旋钮，旋钮高度突出面板表面8mm，表面做滚花纹理处理，戴薄手套操作时也能获得足够的摩擦力，旋钮下方对应设置两个小型拨杆开关，用于高频功能的快速切换。壳体四个角位置预留沉头安装孔，可直接通过螺丝固定在模拟舱的金属安装面板上，安装孔位的沉头深度与标准M3沉头螺丝匹配，安装后螺丝端面与壳体表面齐平，不会突出影响操作。壳体侧面预留排线出口，位置靠近壳体下边缘，安装后可将排线隐藏在面板后方，避免外露干扰操作。设计过程中充分考虑了长时间操作的人机工程，所有操作按键与旋钮的布置范围，都落在成年人坐姿操作时手指的舒适活动区间内，不需要大幅度抬臂或挪动手腕即可完成所有常用操作。壳体壁厚采用2.5mm的均匀壁厚设计，既保证壳体的结构强度，避免频繁按压按键导致的壳体变形，也能控制整体重量，降低安装面板的承重负担。内部预留了主控电路板、显示屏驱动板的安装柱，安装柱高度统一，可通过铜柱将电路板固定在壳体内部，各板件之间预留足够的散热间隙，长时间运行也不会出现积热问题。
