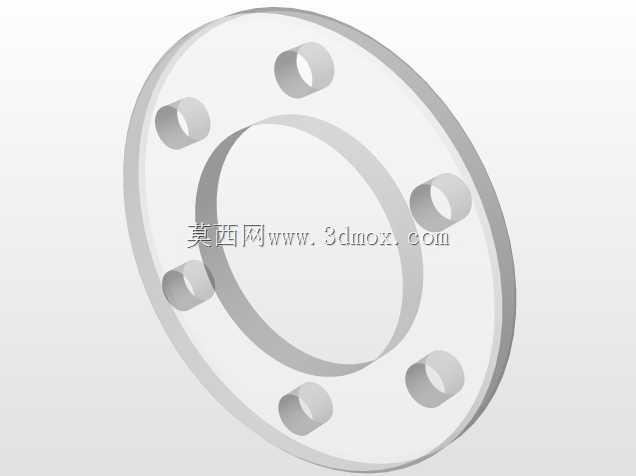

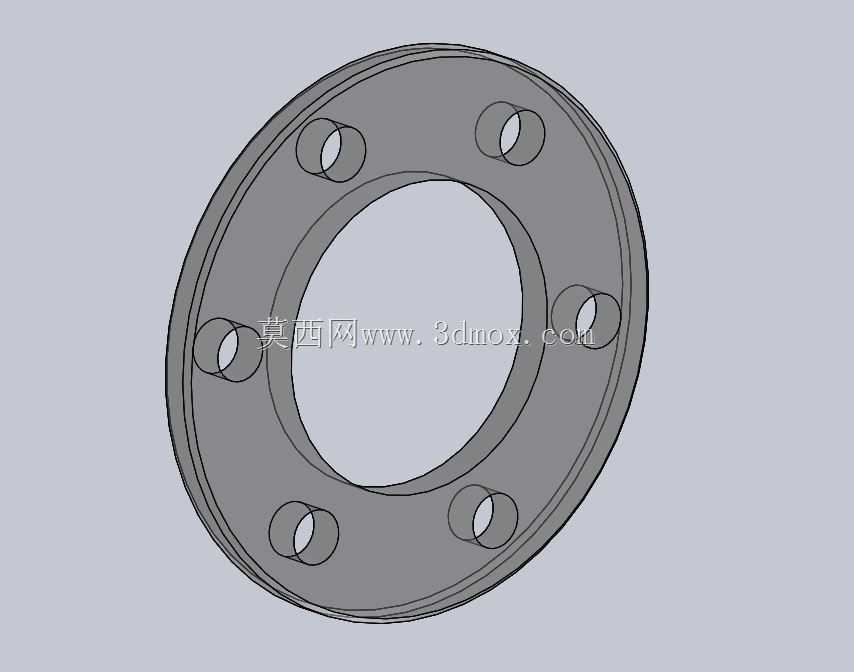

带均布安装孔的管道连接法兰结构设计

在工业管路系统搭建场景里，这类带周向均布安装孔的法兰是管路对接、设备端口衔接最常用的连接件，不管是化工流体输送管线、市政给排水管网，还是车间压缩空气、液压动力管路的布设，都需要依靠这类构件完成刚性密封连接。从实际使用需求出发，设计时首先要匹配对应公称通径的管路外径，中心通孔的尺寸直接决定管路介质的通流能力，不能出现通径缩口影响介质输送效率的问题，同时要兼顾连接端面的平面度要求，避免安装后密封垫受压不均出现渗漏。周向排布的六个安装孔，孔位的位置度公差是设计时的核心管控点，孔中心所在的分度圆直径要和配对法兰、设备接口的安装孔位完全匹配，不然现场安装时会出现螺栓穿不进的问题，每个安装孔的孔径要比配套螺栓大出合理的装配间隙，抵消管路焊接、加工带来的微小形位误差，降低现场安装的对位难度。法兰本体的厚度设计要结合管路的额定工作压力核算，既要保证螺栓锁紧时法兰盘面不会出现翘曲变形，也要避免过度增厚造成材料浪费、整体重量过大增加管路支撑负载。连接端面的粗糙度要适配常用的密封垫片，不管是橡胶石棉垫、金属缠绕垫还是四氟密封垫，合适的端面粗糙度能让密封垫片受压后充分填充盘面微观间隙，保证不同压力等级、不同介质工况下的密封可靠性。这类法兰的加工流程通常是先下料锻打获得毛坯，经车床车削两端面、内外圆尺寸，再通过钻床完成安装孔的加工，部分高压工况使用的法兰还会在密封面位置加工水线，增强密封垫片的嵌合效果。现场安装时，要保证配对法兰的端面平行度偏差在允许范围内，螺栓要按照对角顺序逐步锁紧，避免单侧受力过大造成法兰变形或者密封垫压偏，日常运维中也要定期检查法兰连接位置的密封状态，尤其是输送高温、腐蚀性介质的管路，要留意螺栓预紧力的变化，防止长期运行后出现介质泄漏。从建模角度来说，这类回转类零件可以先通过旋转特征生成法兰本体的基础轮廓，再对单个安装孔做拉伸切除，最后通过圆周阵列完成所有孔位的创建，建模过程中要把安装孔的分度圆、通孔直径、法兰内外径、厚度这些关键尺寸做参数化关联，方便后续调整参数适配不同通径、不同压力等级的管路连接需求，不用重复建模就能快速生成同系列不同规格的法兰模型，提升设计选型的效率。
