RC飞机伺服机构配套连杆止动连接构件

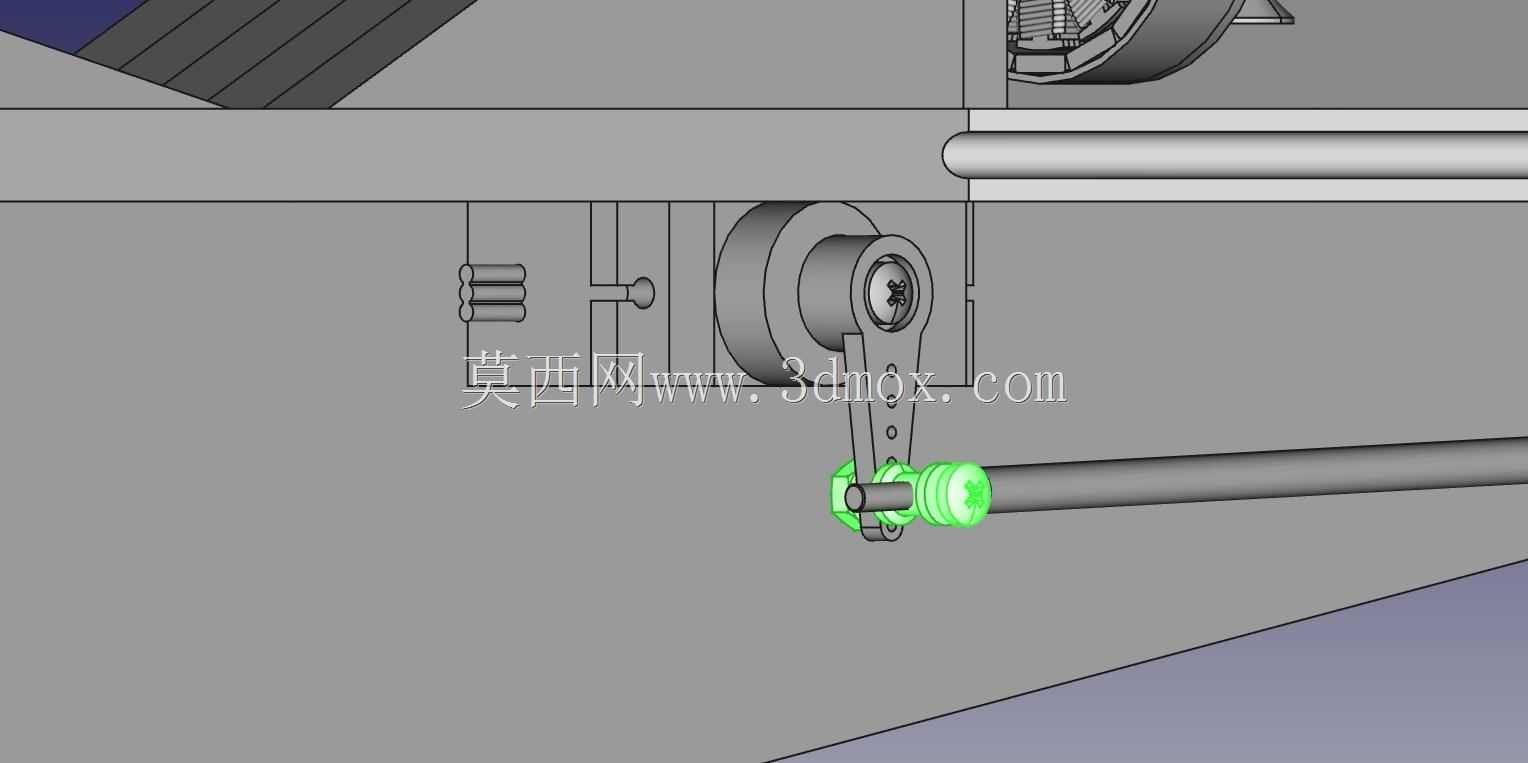

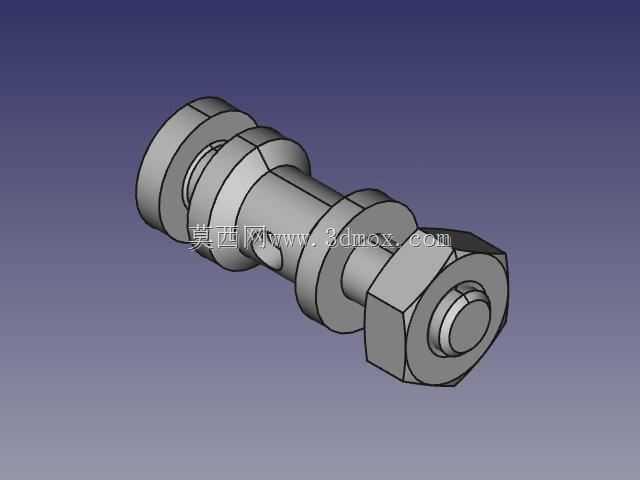

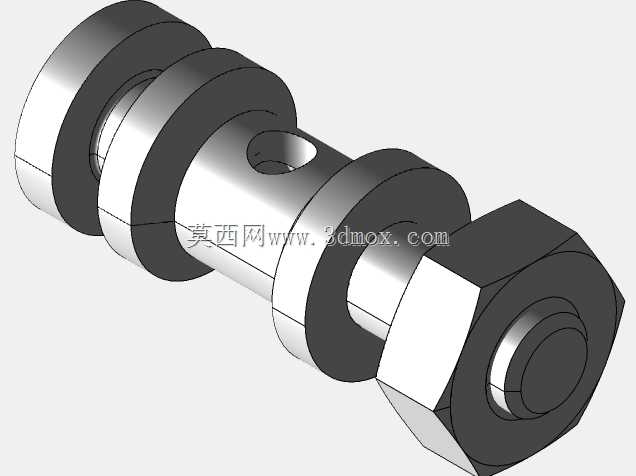

在航模尤其是固定翼RC飞机的操纵系统里，这类连杆止动件是衔接伺服舵机输出端与转向拉杆的核心传力部件，日常飞行中舵面的每一次偏转指令，都要经过这个构件完成力的传递与行程限位，避免舵机超程打齿或是拉杆松脱引发的操纵失效。从结构设计逻辑来看，构件整体采用同轴串联的阶梯轴式布局，一端设置带径向限位槽的连接端，用来卡接伺服舵机的输出摇臂，槽位的宽度与深度匹配常规航模舵机摇臂的连接凸台尺寸，安装时无需额外定制转接件，直接卡入后即可限制周向转动，杜绝传动过程中的打滑空程。中段设置多组环形凸台，一方面是作为拉杆行程的物理硬限位，当舵机驱动拉杆往复运动时，凸台端面会抵接安装基座的限位面，把舵面的偏转角度锁定在设计允许的范围内，避免舵面偏角过大引发的气流失速；另一方面凸台也起到了加强筋的作用，在频繁的往复推拉载荷下，避免杆身出现应力集中导致的断裂。构件另一端配置六角锁紧结构，和配套的锁紧螺母配合，能够精准调整拉杆的有效工作长度，适配不同翼展、不同舵面行程需求的RC机型，调整到位后锁紧螺母可以彻底锁死连接位置，避免飞行过程中振动引发的拉杆长度漂移，保证舵面操纵精度的一致性。从安装边界来看，构件整体外径控制在适配常规航模安装舱的尺寸范围内，杆身的同轴度公差控制在较高精度等级，往复运动过程中不会和周边的走线、机体结构件发生剐蹭，安装时仅需在机体隔框上开出对应直径的过孔，即可完成穿装固定，不需要额外设计复杂的安装支座。这类构件除了应用在RC固定翼飞机的转向操纵系统中，也可适配小型无人直升机的倾斜盘操纵链路、小型履带式模型车的转向拉杆系统，核心作用都是在传递直线推拉力的同时，完成行程的硬限位与连接位置的锁止，从根源上避免传动链路的松脱、超程问题。设计过程中需要重点关注各段轴径的过渡圆角处理，避免交变载荷下的疲劳断裂，同时锁紧端的螺纹配合精度要适配频繁调整的使用需求，既不能过紧导致调整困难，也不能过松导致飞行中松脱，环形凸台的端面垂直度也要严格控制，保证限位接触时受力均匀，不会出现偏磨导致的限位精度下降。
