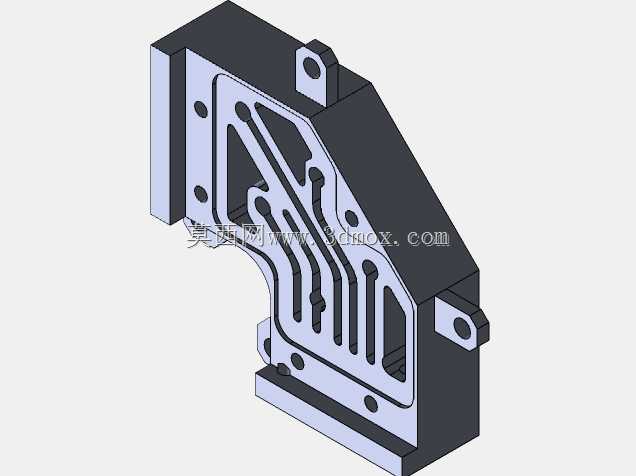

带安装耳异形镂空机械安装基座结构

该构件属于设备内部的承载安装基座，常见于中小型机电设备的内部动力单元旁，主要用于承托小型传动组件、线束梳理模块或是小型气路阀组，在紧凑型自动化设备、小型台式加工设备的内部布局中，这类异形基座可以充分利用设备内部的不规则剩余空间，避免规整方形基座带来的空间浪费，提升设备内部的空间利用率。从结构设计来看，构件主体采用一侧厚实体、一侧镂空筋条的组合结构，厚实体侧主要承担安装定位的基准功能，表面预留的多个光孔用于和设备主框架进行螺栓固定，保证基座整体的安装刚性，避免设备运行过程中产生共振偏移。镂空侧的多道平行筋条并非减重设计的冗余结构，每道筋条的走向都对应了内部安装组件的散热风道走向，当设备内部散热风扇工作时，气流可以顺着筋条之间的空隙快速流过被承托的组件表面，带走组件运行产生的热量，同时筋条本身也可以作为线束的梳理卡槽，将跨接在组件之间的控制线、动力线顺着筋条间隙排布，避免线束散乱搭在发热元件上加速老化。构件上伸出的三个带孔安装耳分别对应三个不同方向的安装点位，其中顶部的单耳用于固定小型传感器支架，侧方的双耳用于和相邻的防护盖板进行定位连接，三个安装耳的孔位同轴度公差控制在0.1mm以内，保证相邻部件安装后不会出现装配错位。设计过程中优先确定了主安装面的平面度要求，主安装面的表面粗糙度要求达到Ra1.6，保证和设备框架贴合后没有间隙，避免长期受力出现安装面变形。整体外形的轮廓边界完全适配设备内部的预留安装腔，最外侧的凸起筋条距离腔体内壁的最小间隙控制在3mm，既保证安装时不会出现干涉，也不会因为间隙过大导致内部积尘难以清理。基座底部的台阶结构用于和设备底部的走线槽对齐，组件引出的线束可以直接顺着台阶落入走线槽内，不需要额外增加线束导向结构。在受力校核上，厚实体侧的壁厚经过受力仿真验证，可以承受5kg以内的垂直载荷，满足常规小型阀组、传动模块的承载需求，镂空侧的筋条厚度均匀，避免注塑或是钣金加工过程中出现壁厚不均导致的变形问题，所有边角位置都做了R1的圆角处理，避免安装过程中锐边划伤操作人员或是破坏线束表皮。
