六旋翼仿生造型无人机机架结构设计

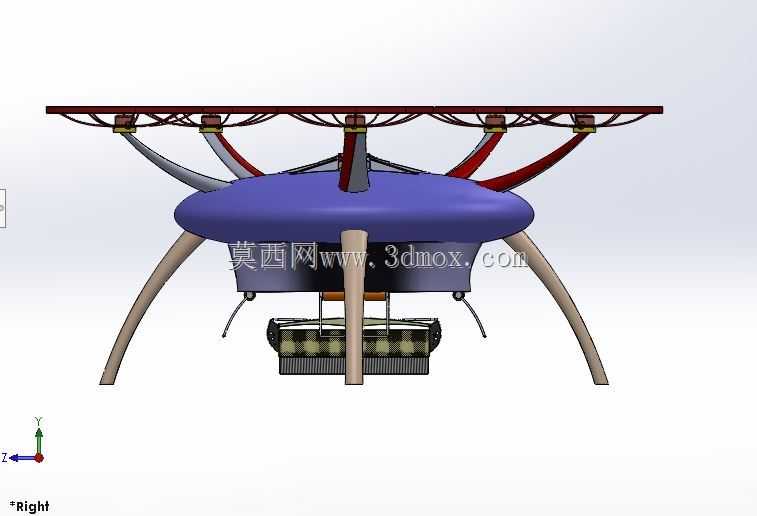

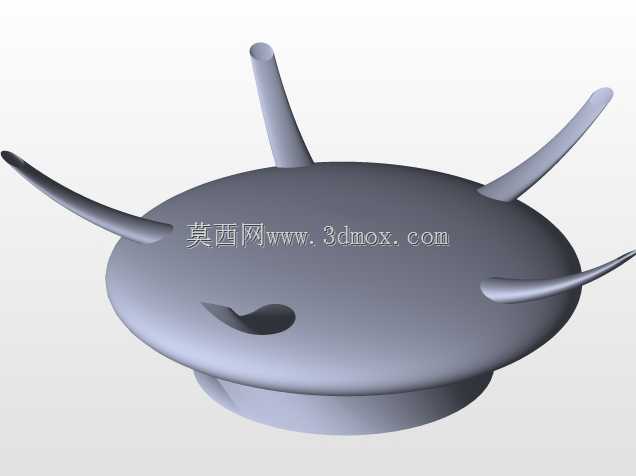

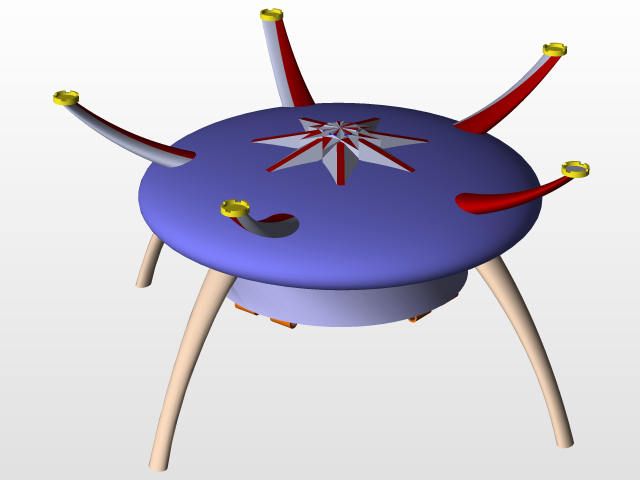

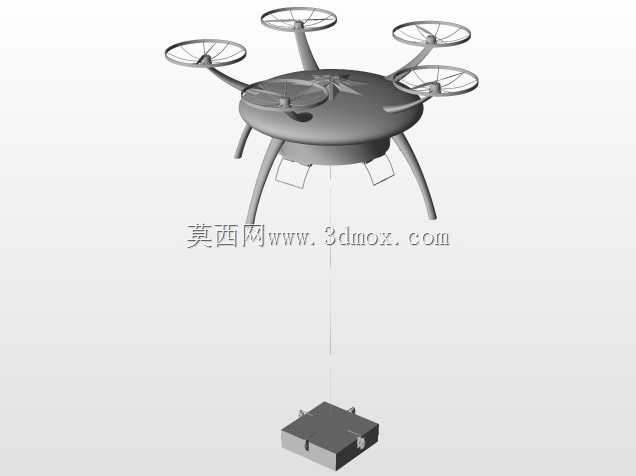

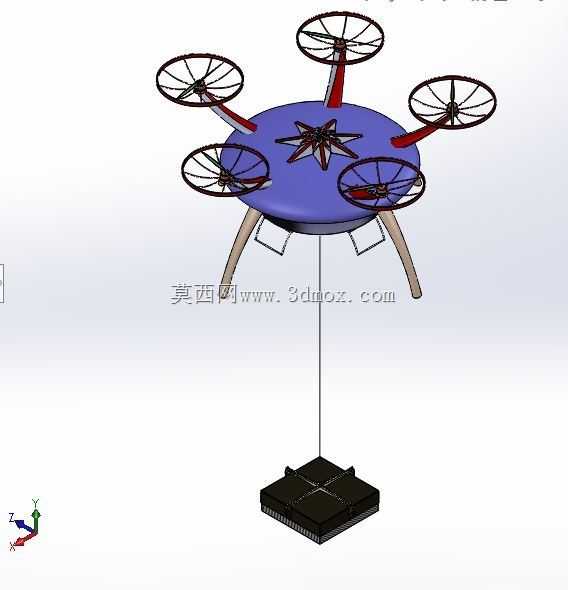

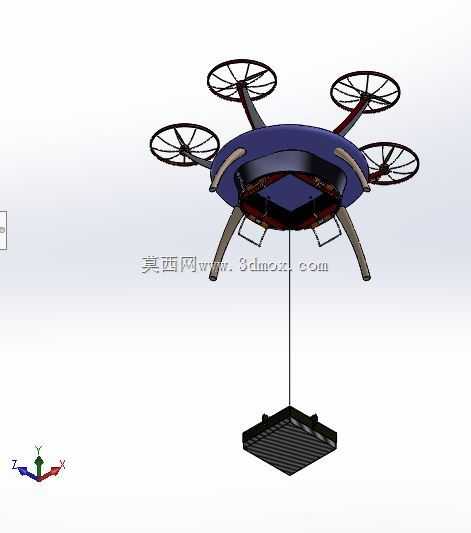

该结构为六旋翼无人机的承载机架，整体采用圆盘式中心承载布局，区别于常规多旋翼的平直机臂结构，机臂采用仿生弧形上扬设计，在保证旋翼安装点分布半径满足桨叶转动无干涉要求的同时，弧形结构可分散飞行时机臂承受的交变弯矩，降低机臂根部与中心盘连接位置的应力集中风险。中心承载盘为上下分层结构，上层盘面设置星形加强筋结构，既可以提升盘面的抗扭刚度，避免飞行过程中中心板受振动产生形变影响飞控传感器精度，也为上层搭载的功能模块提供平整的安装基准面。六根机臂沿中心盘周向均匀分布，相邻机臂夹角为60度，机臂末端预留动力单元安装位，可适配标准规格的无刷电机与螺旋桨，安装位的定位台阶可保证电机安装同轴度，减少动力输出时的偏载振动。机架下部设置三根倾斜布置的起落支撑腿，支撑腿采用向外倾斜的安装角度，可扩大落地支撑范围，起降时可抵消侧风带来的倾覆力矩，支撑腿与中心盘下部的连接位置预留缓冲安装空间，可加装减震垫降低落地冲击对中心盘内电子元件的影响。从实际应用场景来看，该机架可适配小型航拍、环境监测、轻量载荷投送等低空作业场景，圆盘式中心盘的内部空腔可容纳飞控板、电池、电调等核心电子元件，封闭的盘体结构可减少飞行过程中气流对内部元件的直接冲刷，也能避免低空飞行时杂物剐蹭损坏线路。设计过程中优先考虑了结构的动平衡特性，六个机臂的重量、弧度、安装角度保持一致，旋翼安装点处于同一水平高度，可减少飞行时的姿态修正量，降低动力损耗。安装边界方面，机臂末端旋翼安装点的分布半径需匹配对应螺旋桨的尺寸，保证相邻桨叶转动时无重叠干涉，起落支撑腿的高度需满足下部搭载载荷的离地间隙要求，避免起降时载荷触碰地面，中心盘上下层的连接螺孔采用标准化间距设计，可兼容市面上主流的飞控、电池安装尺寸，无需额外打孔改装即可完成组装。弧形机臂的设计还在一定程度上优化了机架的气动特性，飞行时机臂表面的气流可沿弧形曲面顺畅导流，减少平直机臂带来的气流紊流影响，提升飞行姿态的稳定性。
