四旋翼无人机中心机架一体化结构设计

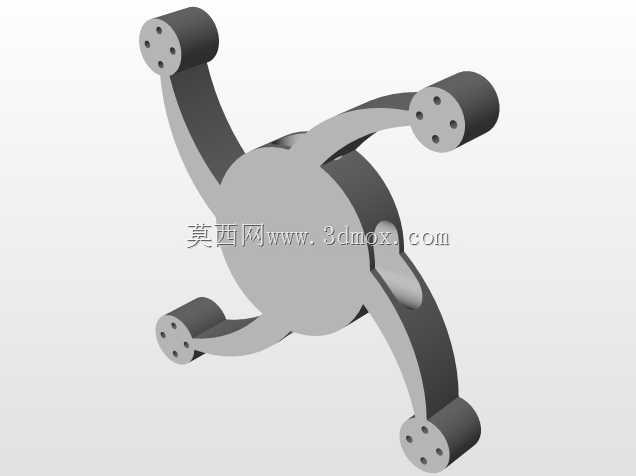

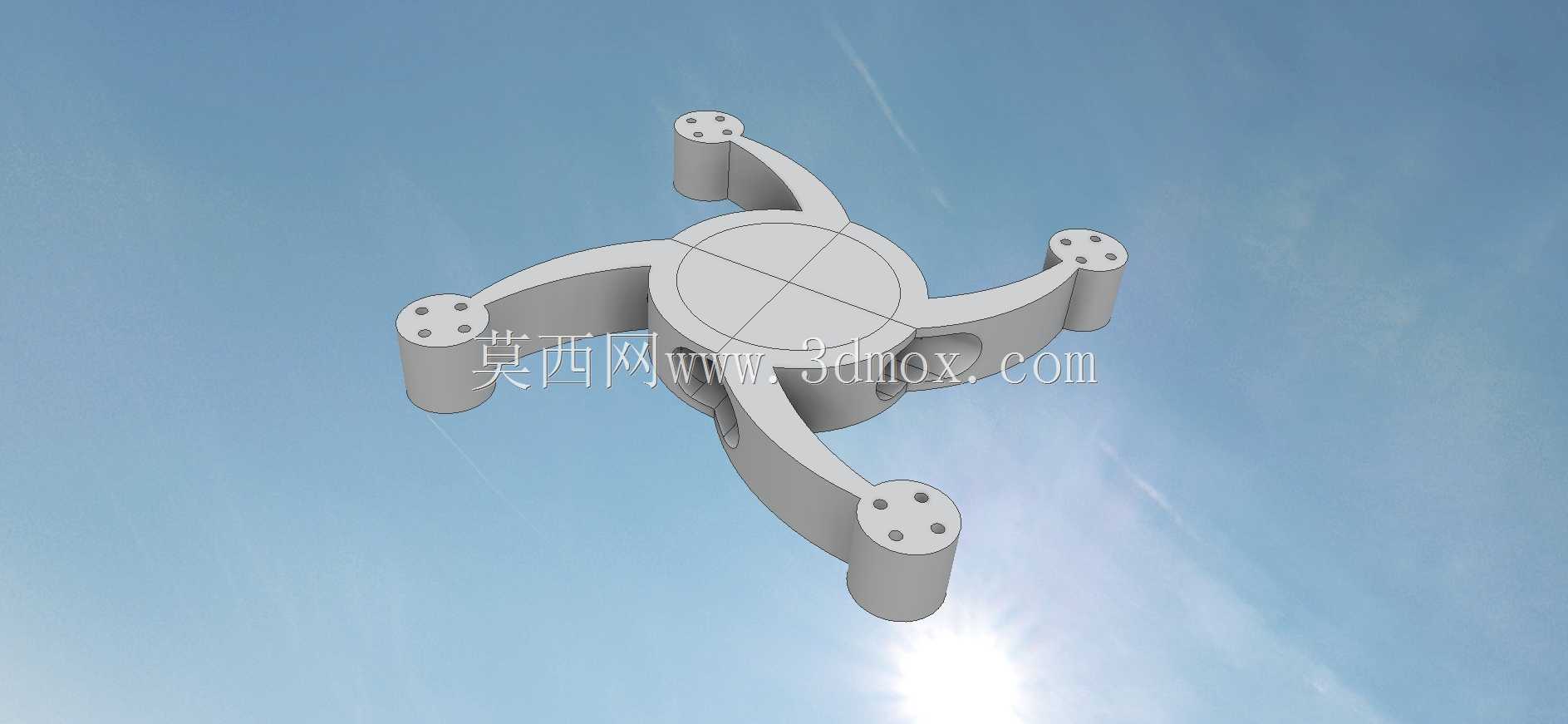

这款四旋翼机架结构采用中心圆盘加四支等夹角延伸机臂的一体化构型，核心承载区域为中心圆盘结构，圆盘表面预留十字定位刻线，可直接匹配飞控板、电源模块的安装孔位定位，无需额外制作定位工装，能大幅缩短整机装配时的对位调校时间。四支机臂以90度等夹角从圆盘外缘向外延伸，臂身采用渐变截面设计，靠近中心盘的臂根位置截面厚度更大，可抵消飞行时旋翼升力带来的根部弯矩，避免臂根处出现应力集中断裂的问题；臂身向末端逐步收窄，在保证结构强度的前提下尽可能降低整体自重，减少无效负载对续航时长的消耗。每支机臂末端设置圆柱形电机安装座，座体端面均匀分布四个安装孔，孔位间距适配主流22系列、23系列无刷电机的标准安装尺寸，安装座端面与机臂延伸方向保持垂直，可保证电机输出轴与机架水平面垂直，避免旋翼平面倾斜带来的飞行姿态偏移问题。从实际应用场景来看，这类机架结构可用于小型航拍无人机、室内巡检无人机、教学实验无人机的主体承载结构，中心圆盘下方预留的安装平面可挂载摄像头模块、气体检测模块、小型抛投机构等不同功能载荷，机臂的长度经过优化，既保证相邻旋翼之间有足够的安全间距避免桨叶打桨，又不会因为臂长过大导致机架整体刚性下降。设计过程中优先考虑了装配的便捷性，一体化成型的结构省去了机臂与中心盘的拼接紧固环节，不存在拼接松动带来的飞行震动问题，臂身的曲面过渡经过应力仿真校核，在常规飞行的过载工况下，最大应力值远低于常用工程塑料的许用应力阈值，可满足日常飞行的结构强度要求。安装边界方面，机臂末端安装座的中心到机架整体中心的距离一致，保证四个旋翼的旋转中心处于同一圆周上，飞控调参时无需额外补偿力矩偏差，机架整体的重心落在中心圆盘的几何中心位置，装配时只要将电池、飞控等部件沿中心十字线对称布置，就能快速完成重心配平，减少试飞前的调校工作量。
