Fedator无人机应急运输挂载承载结构

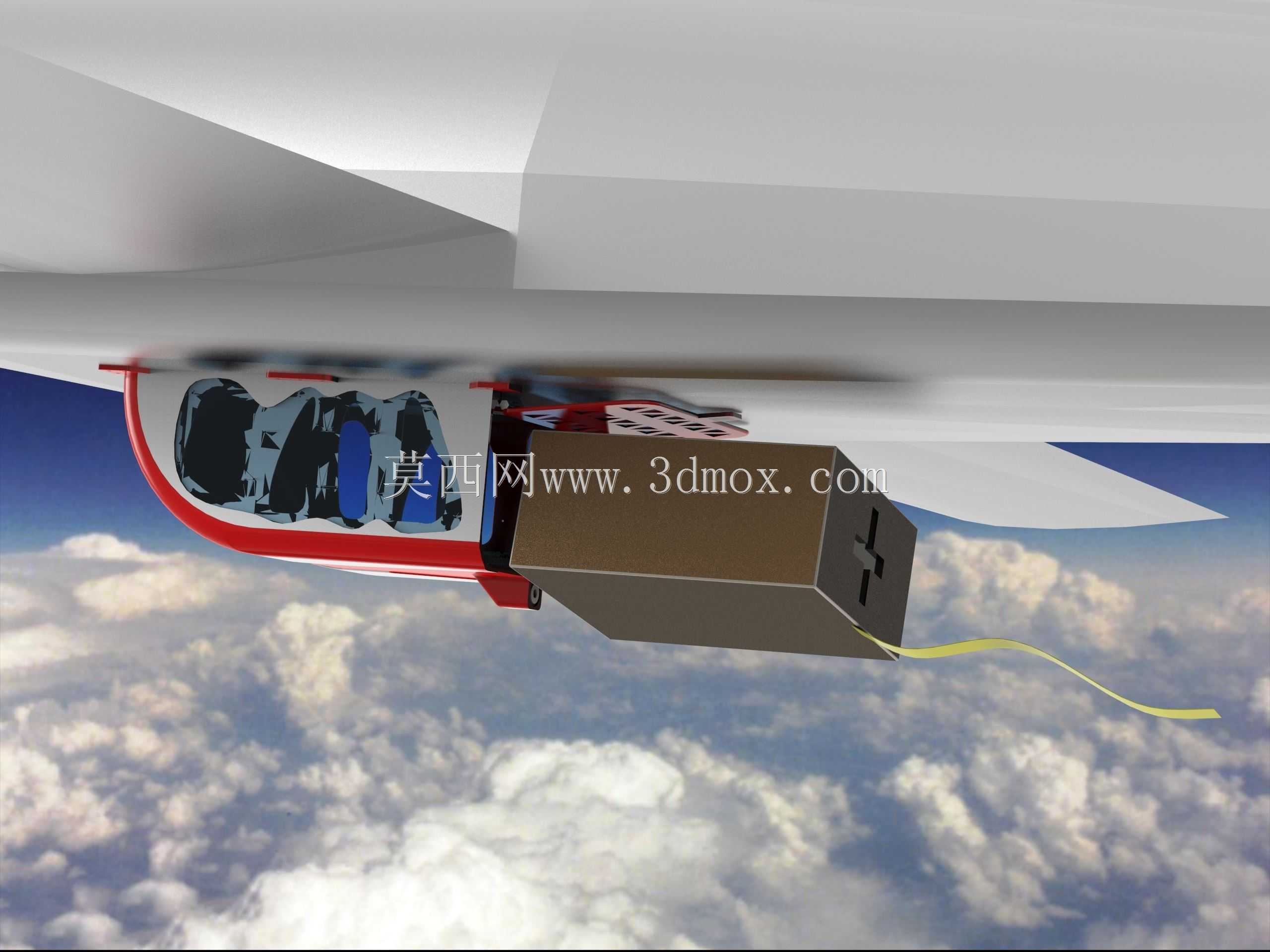

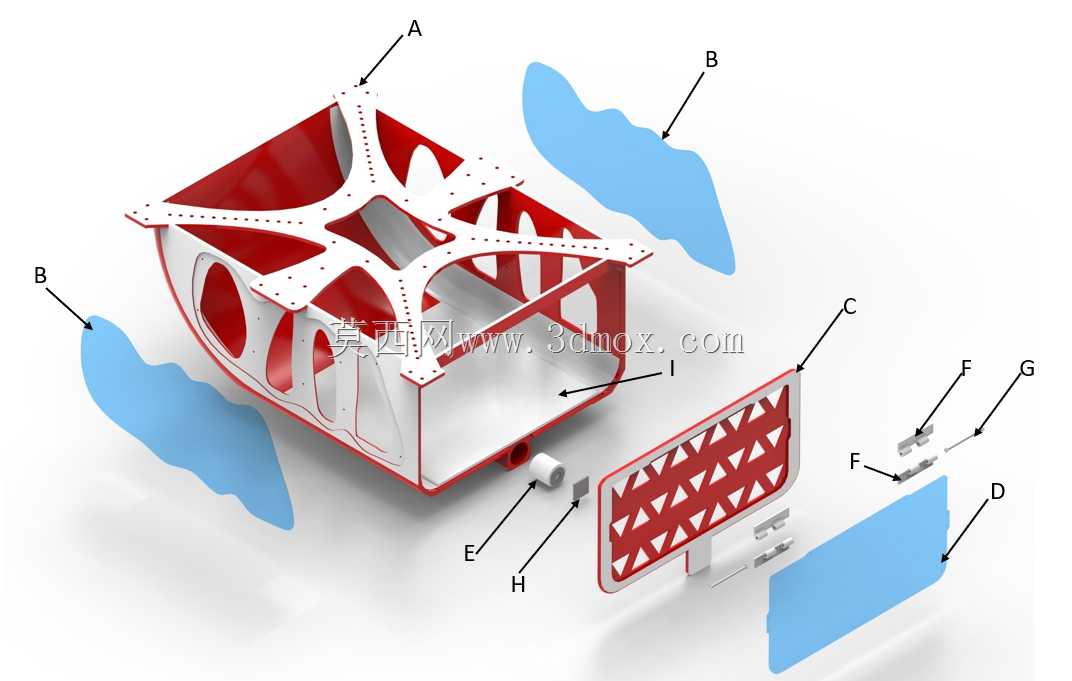

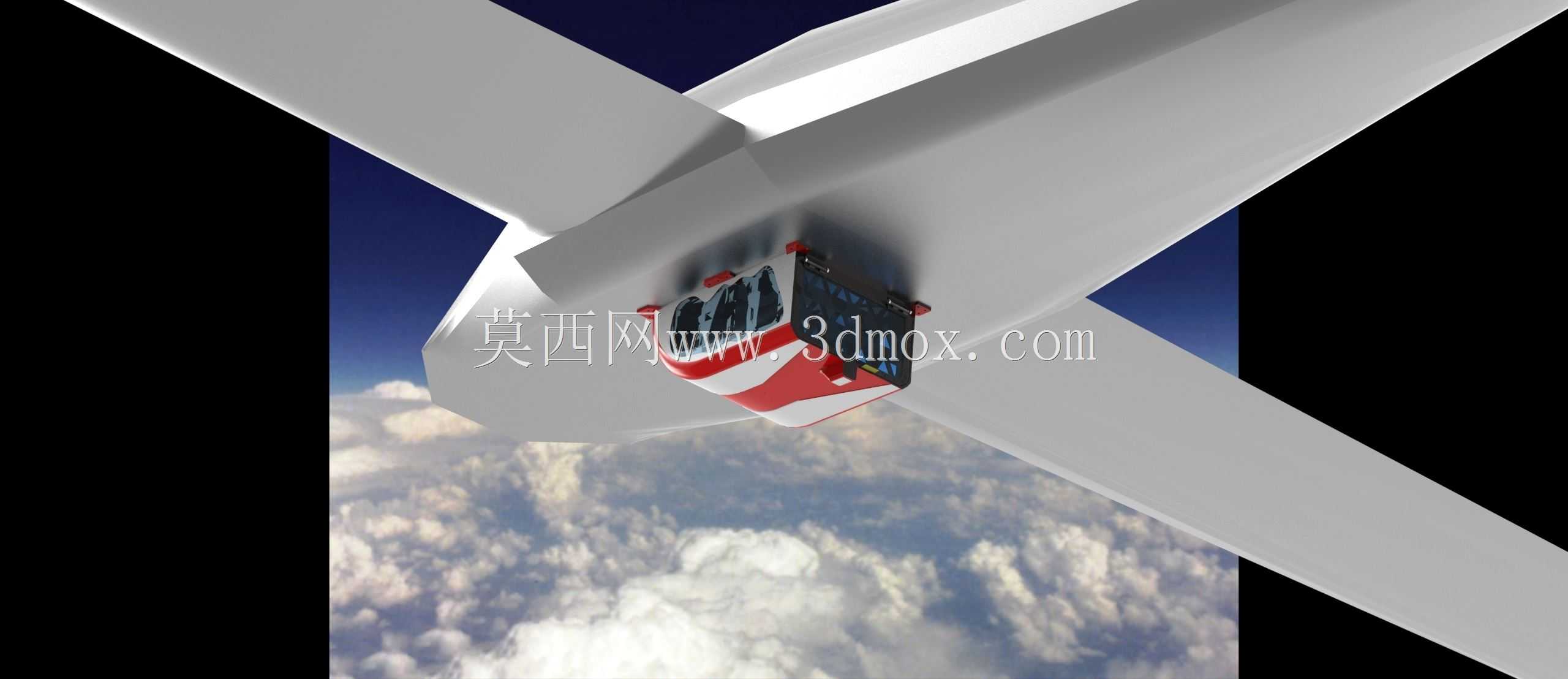

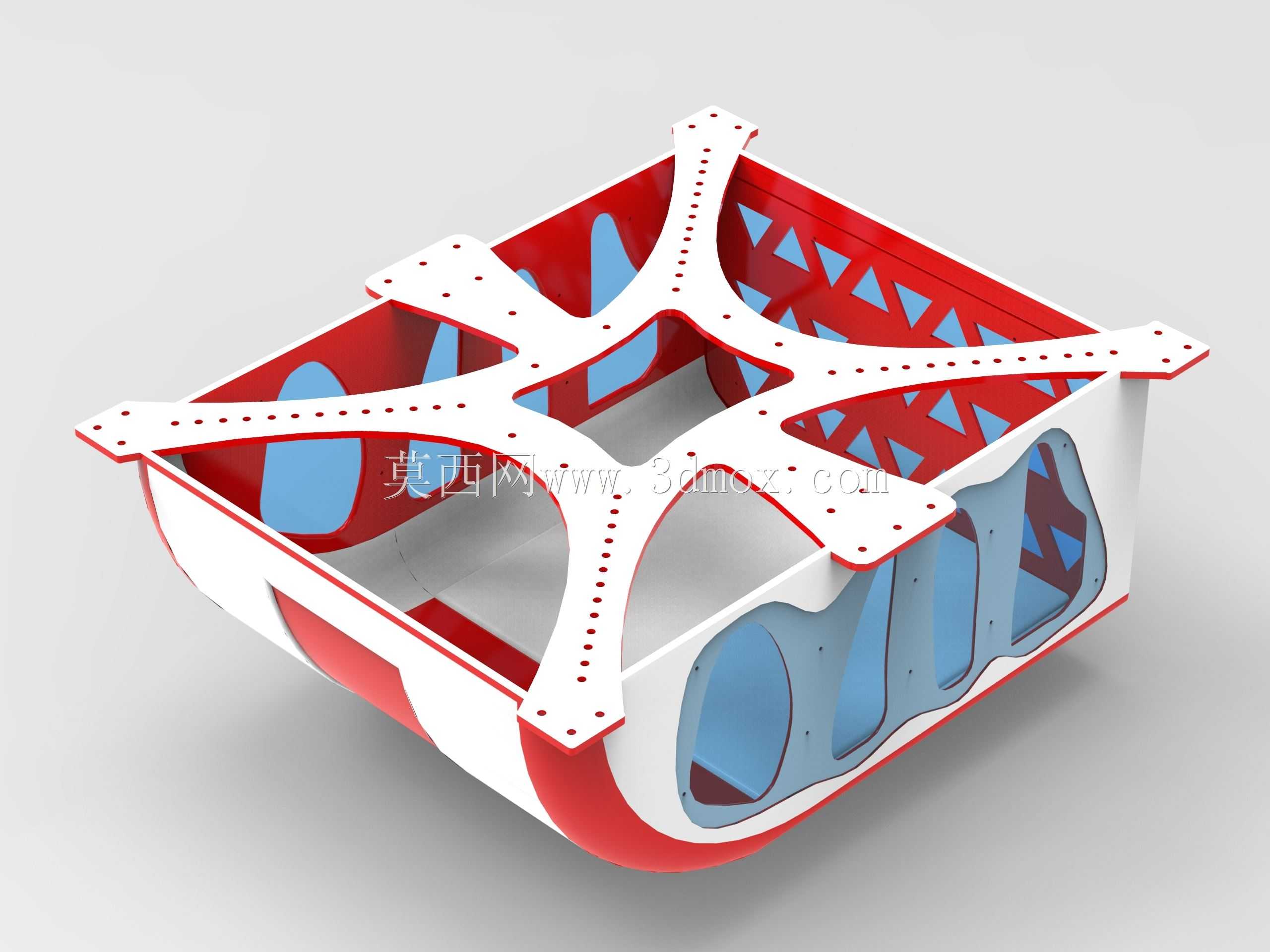

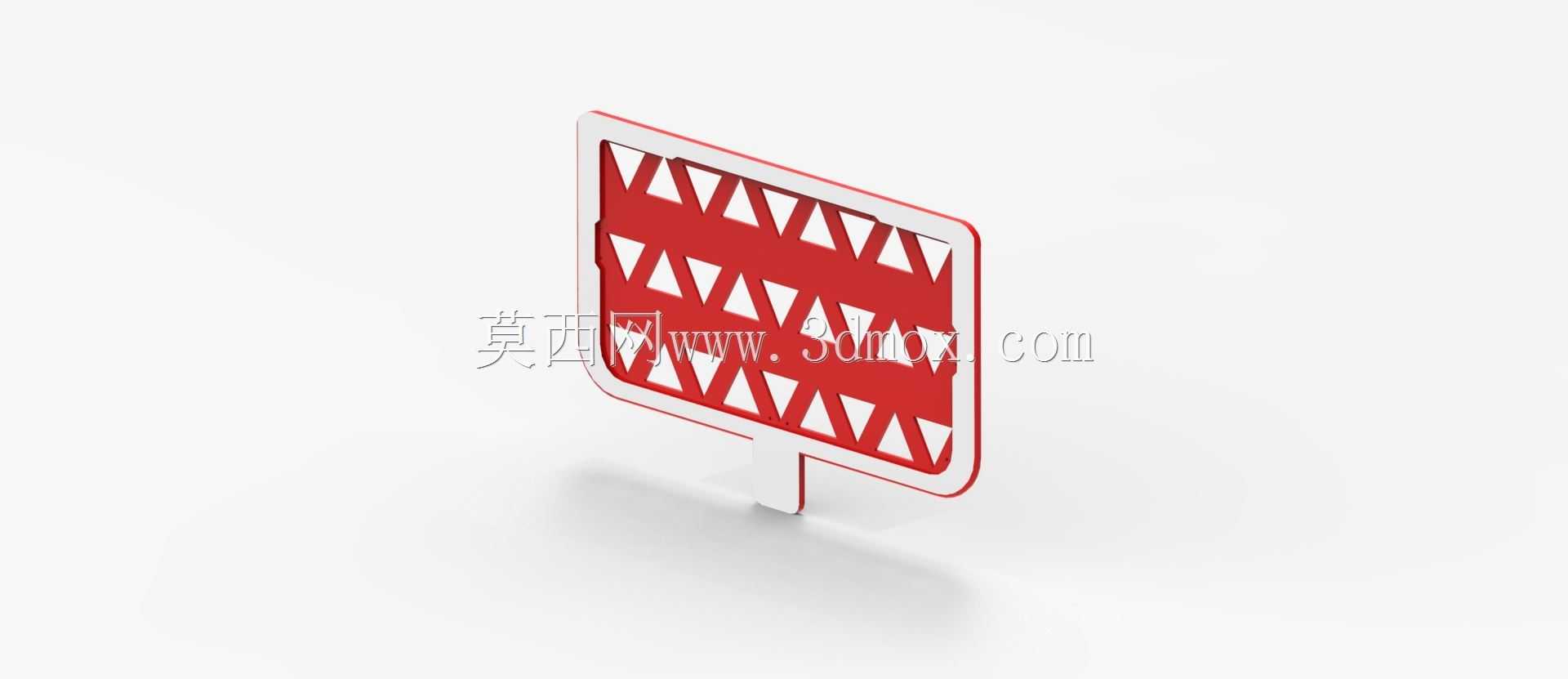

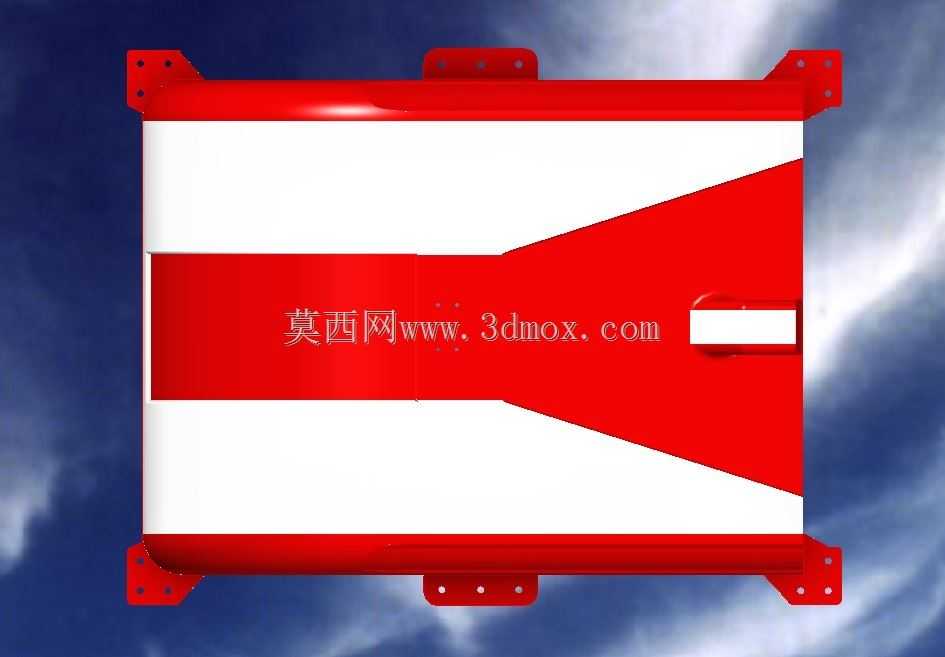

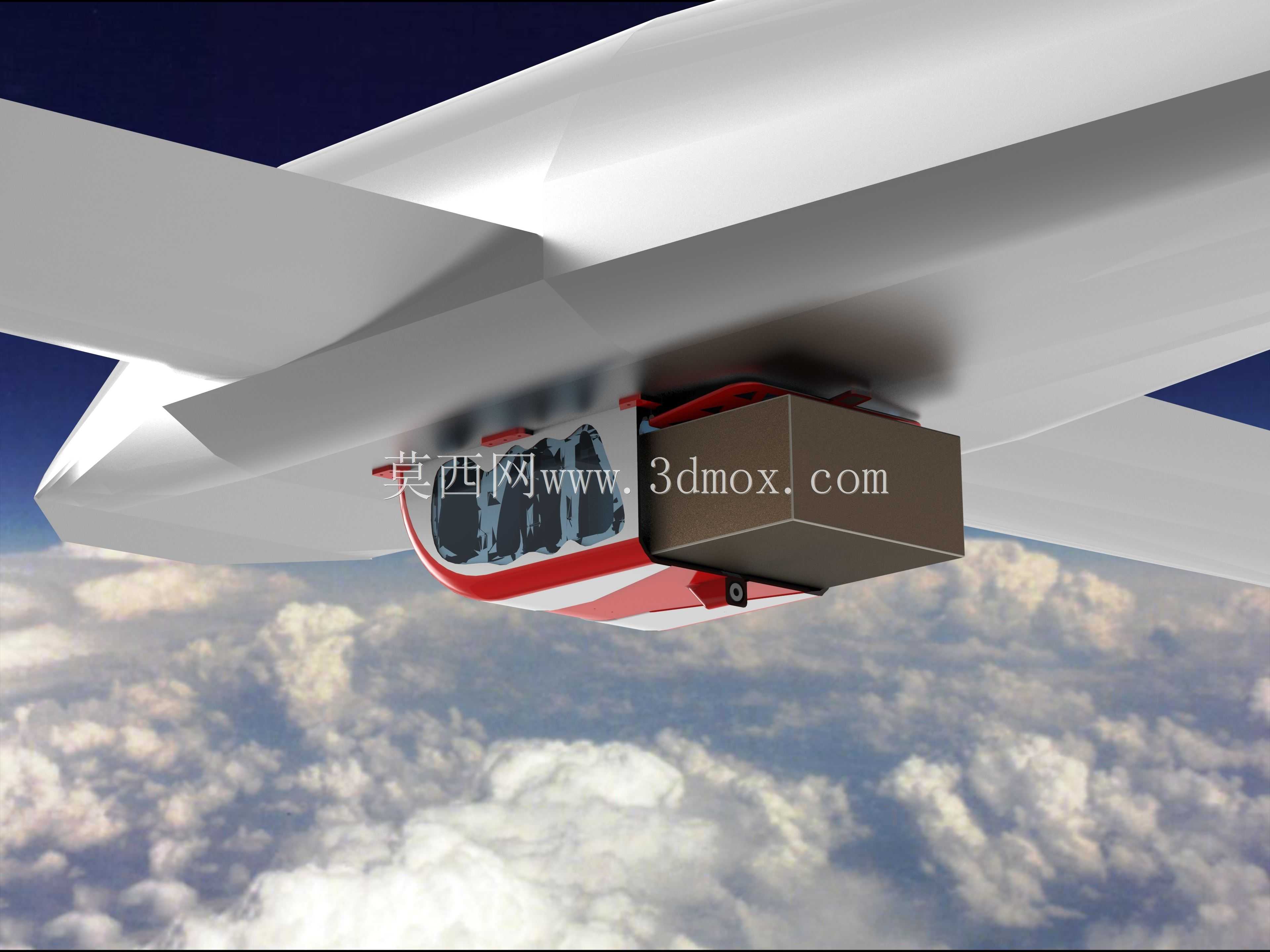

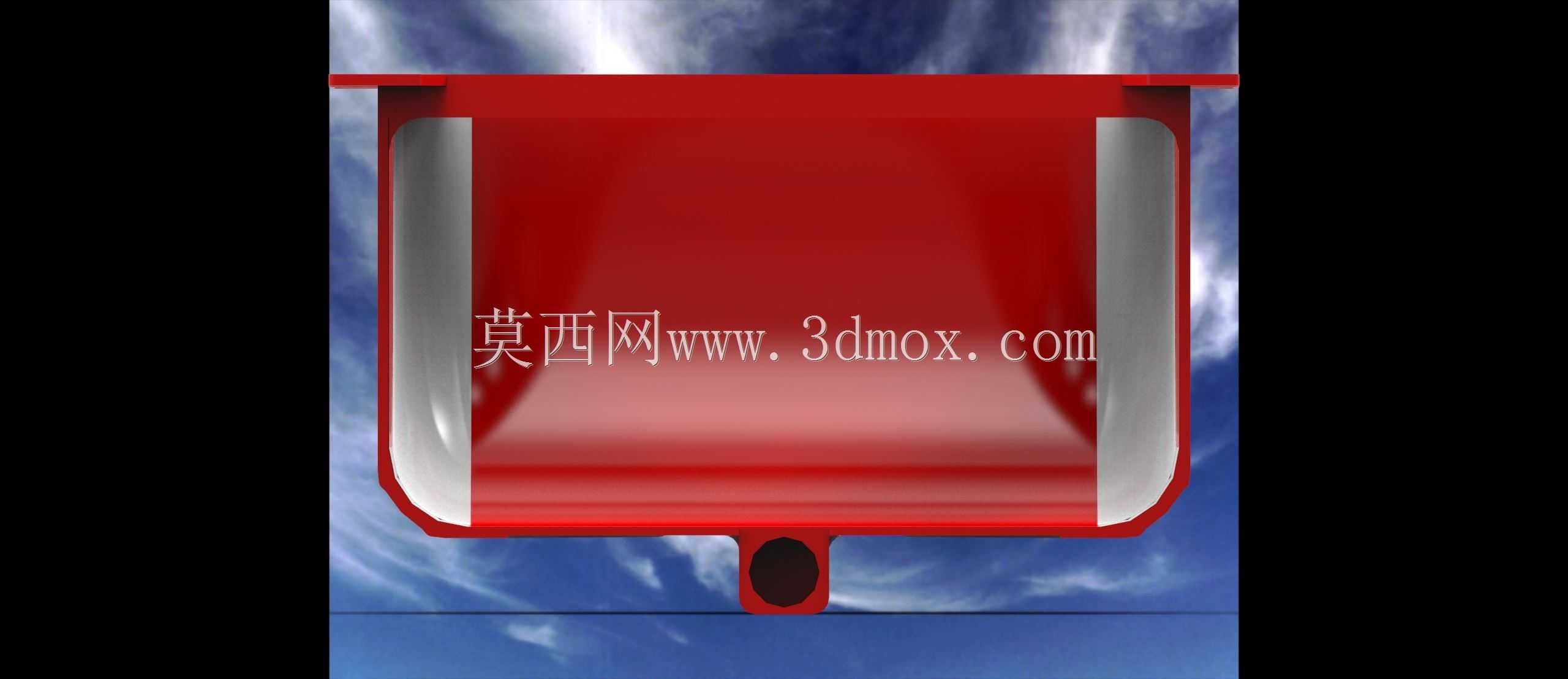

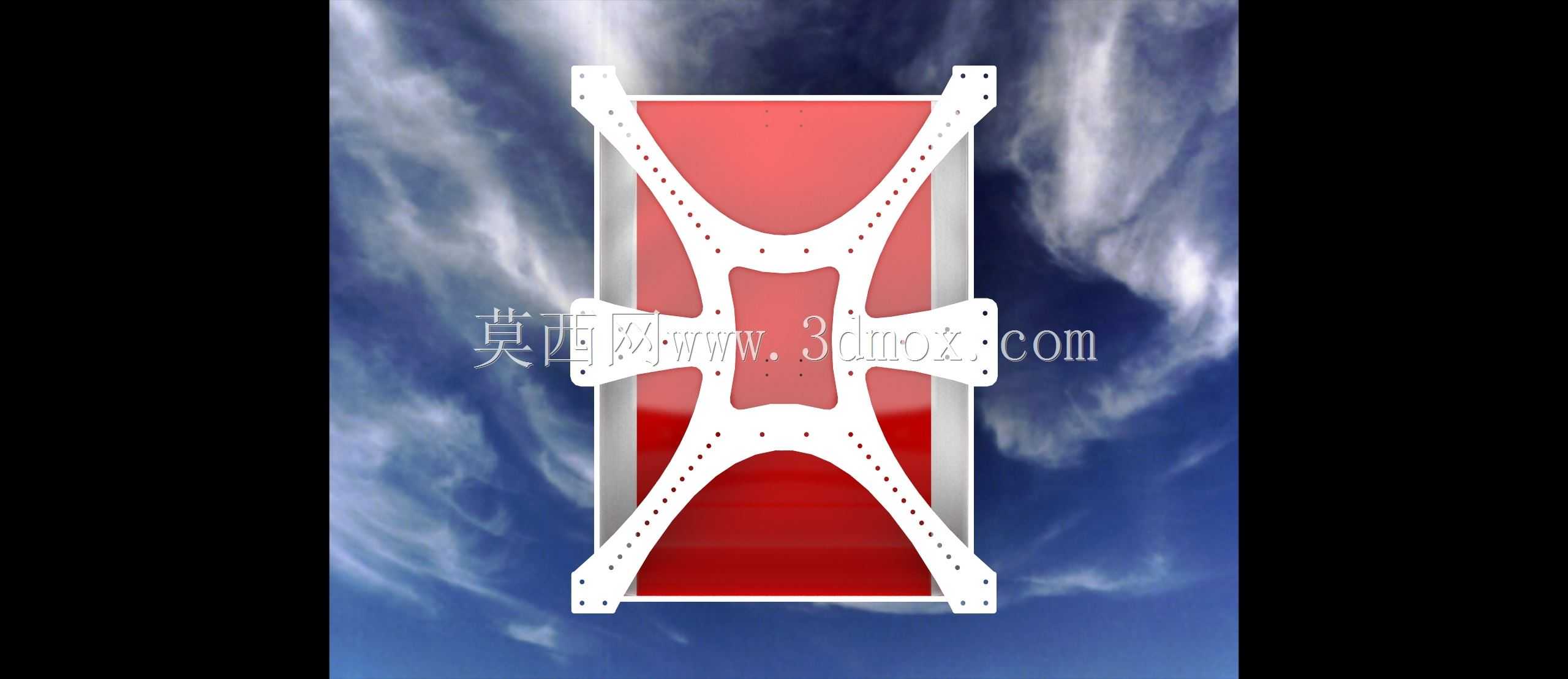

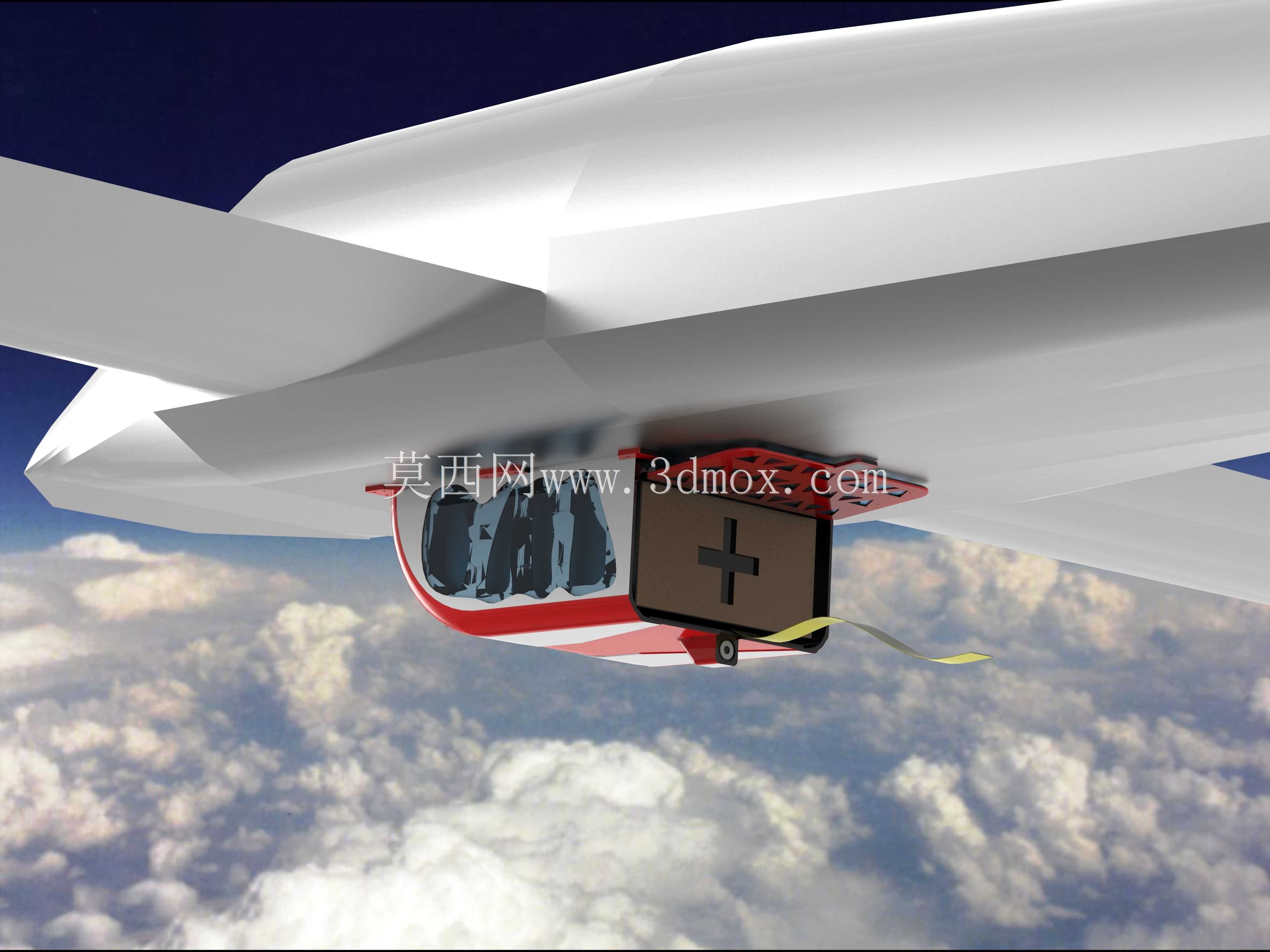

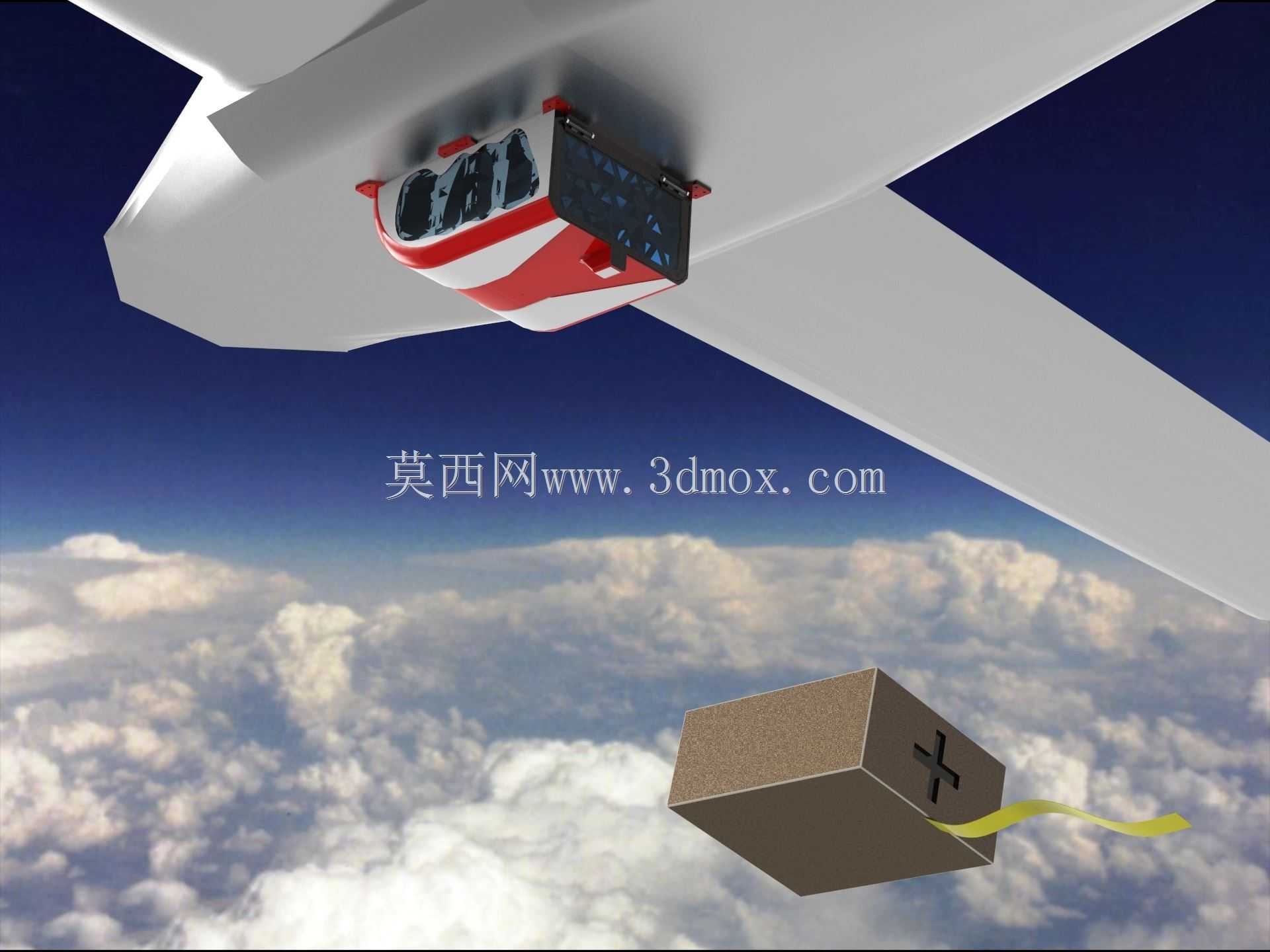

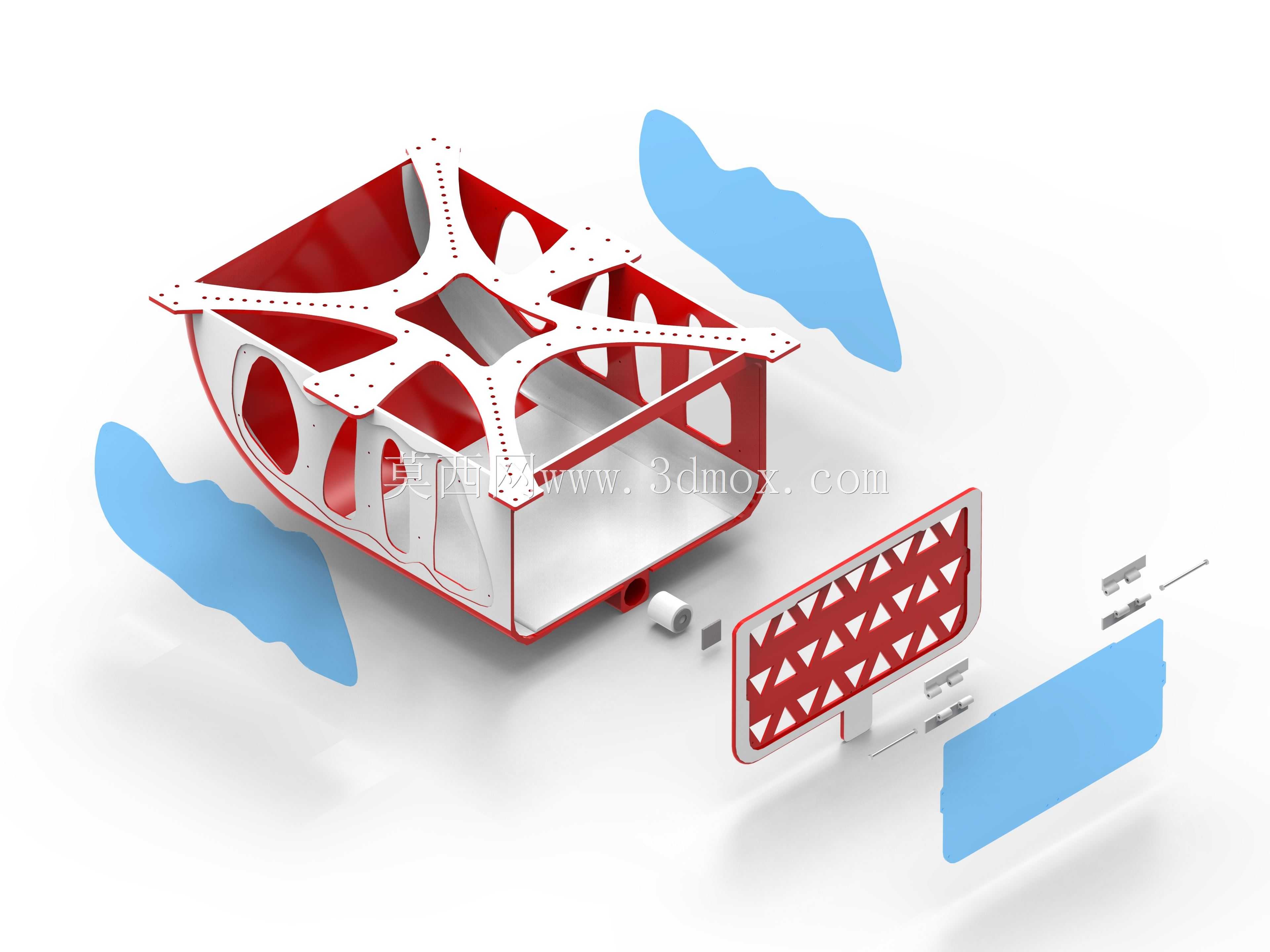

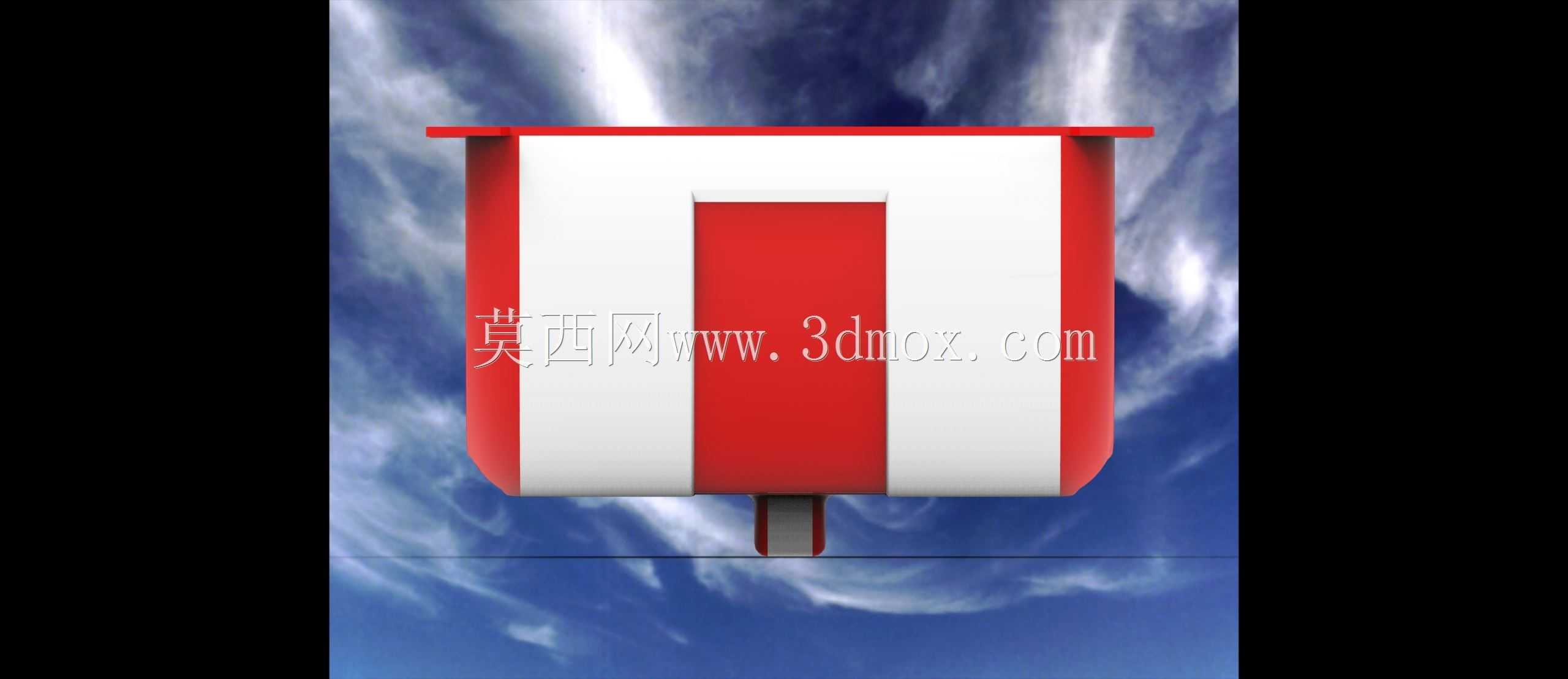

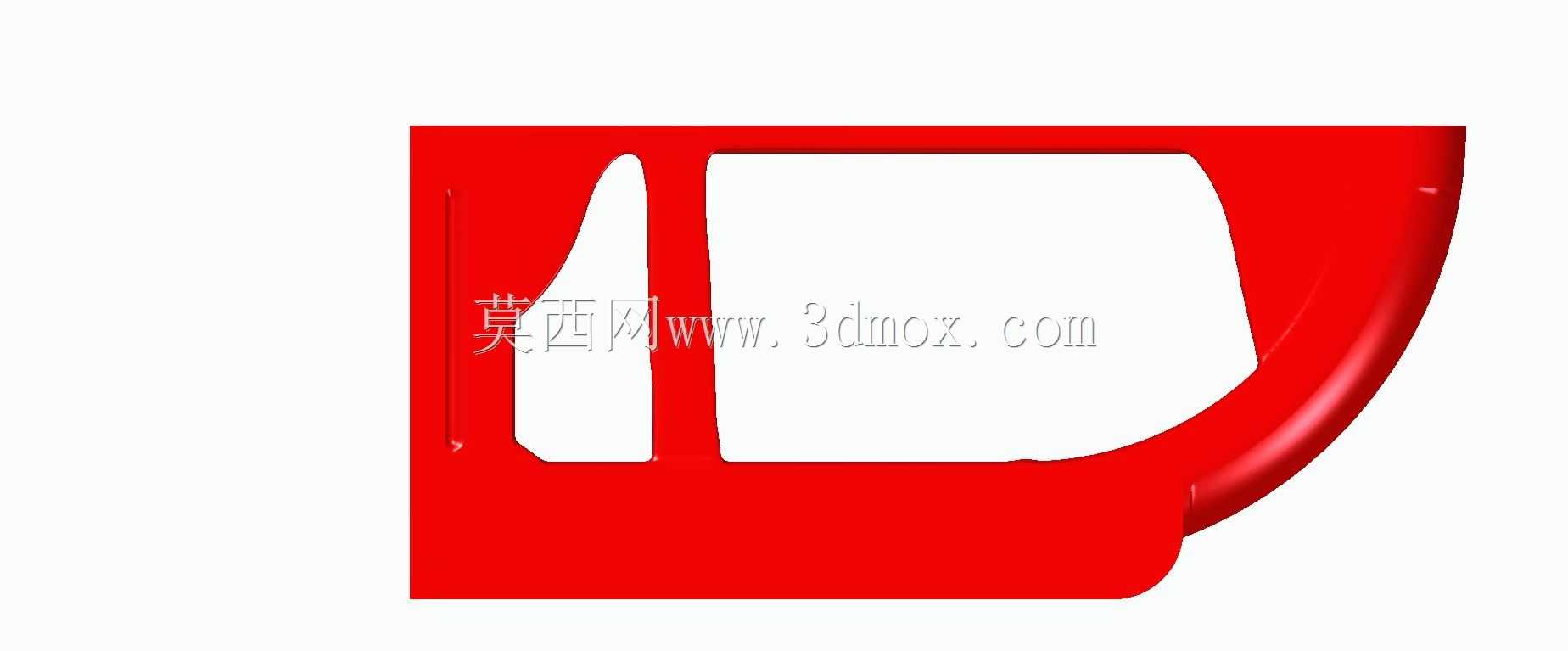

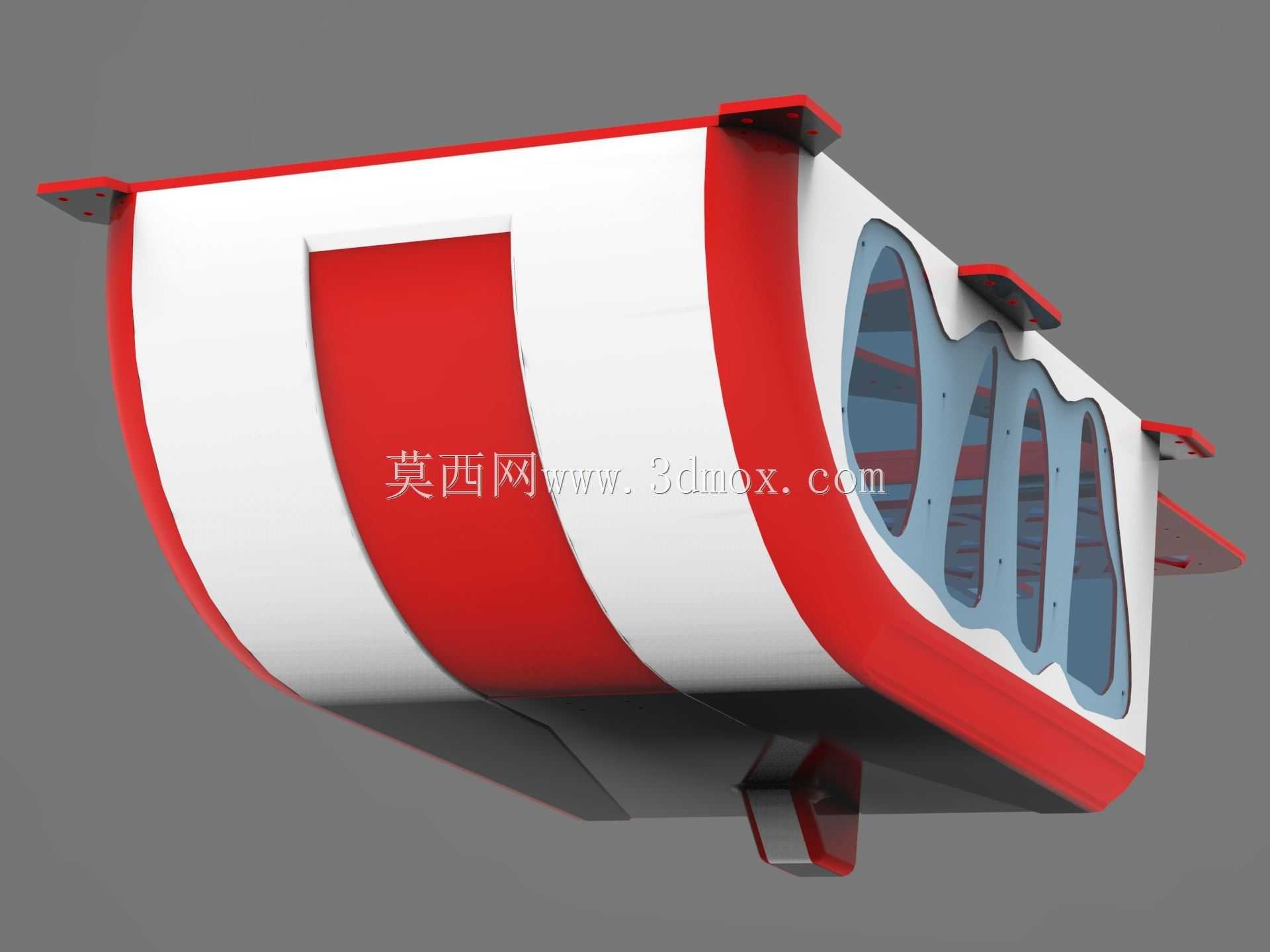

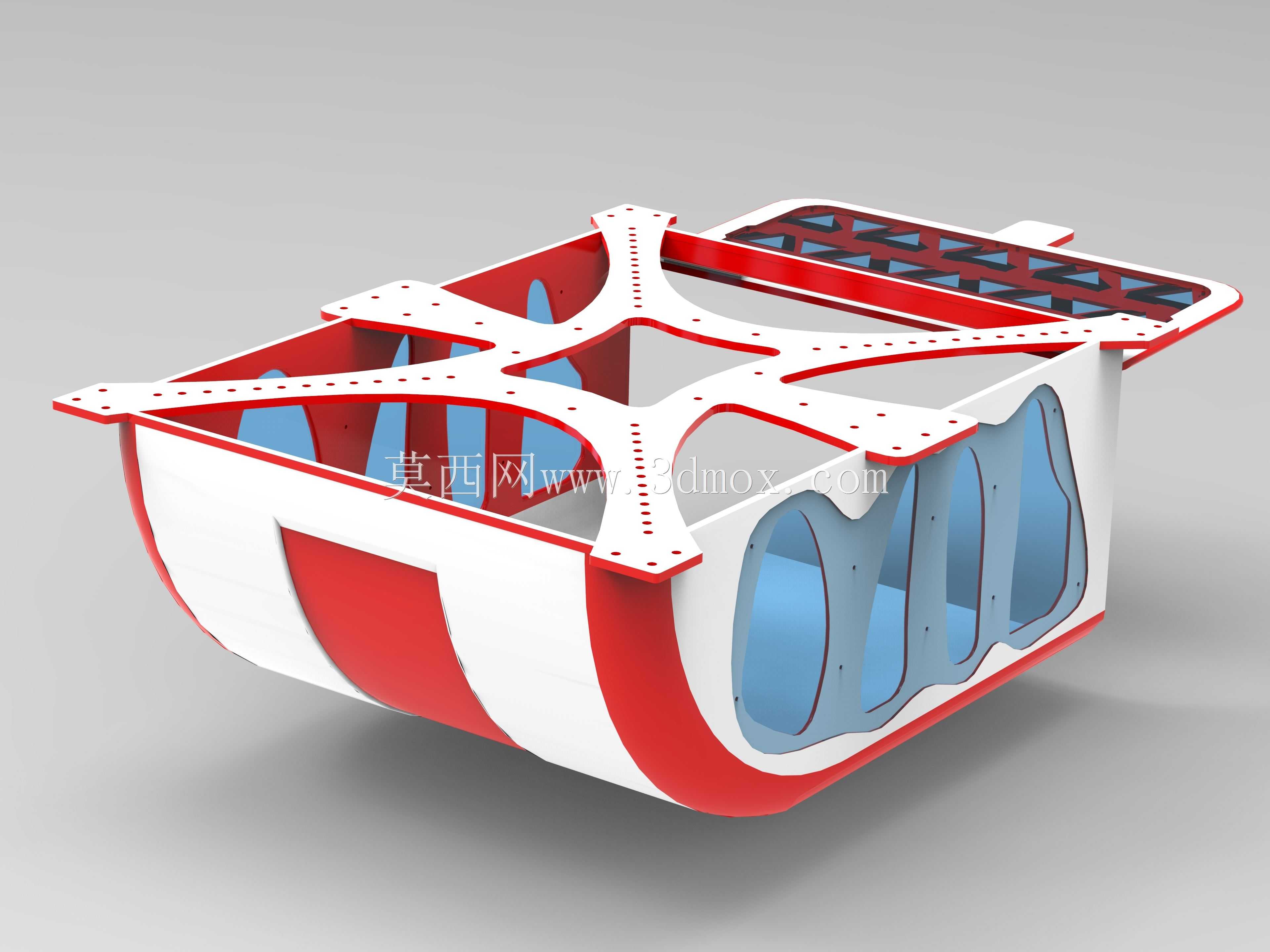

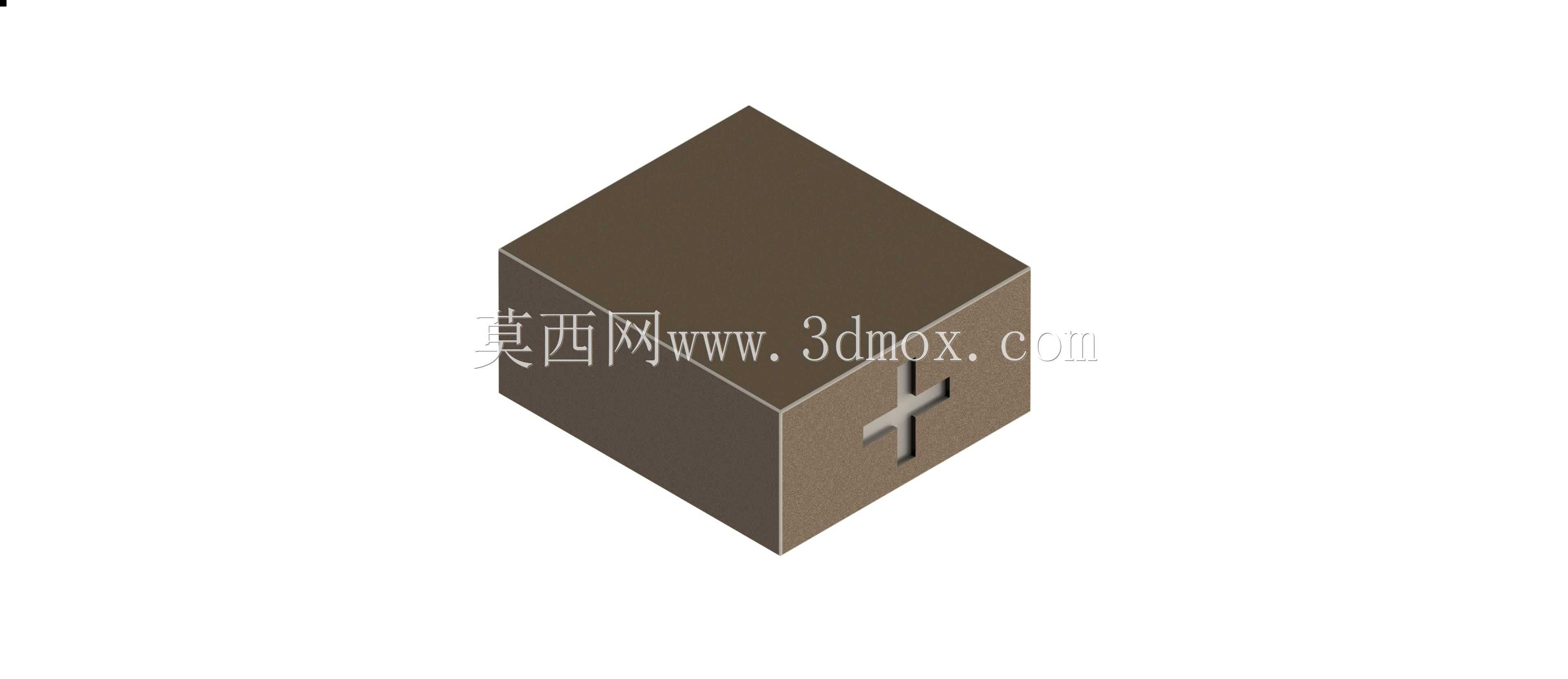

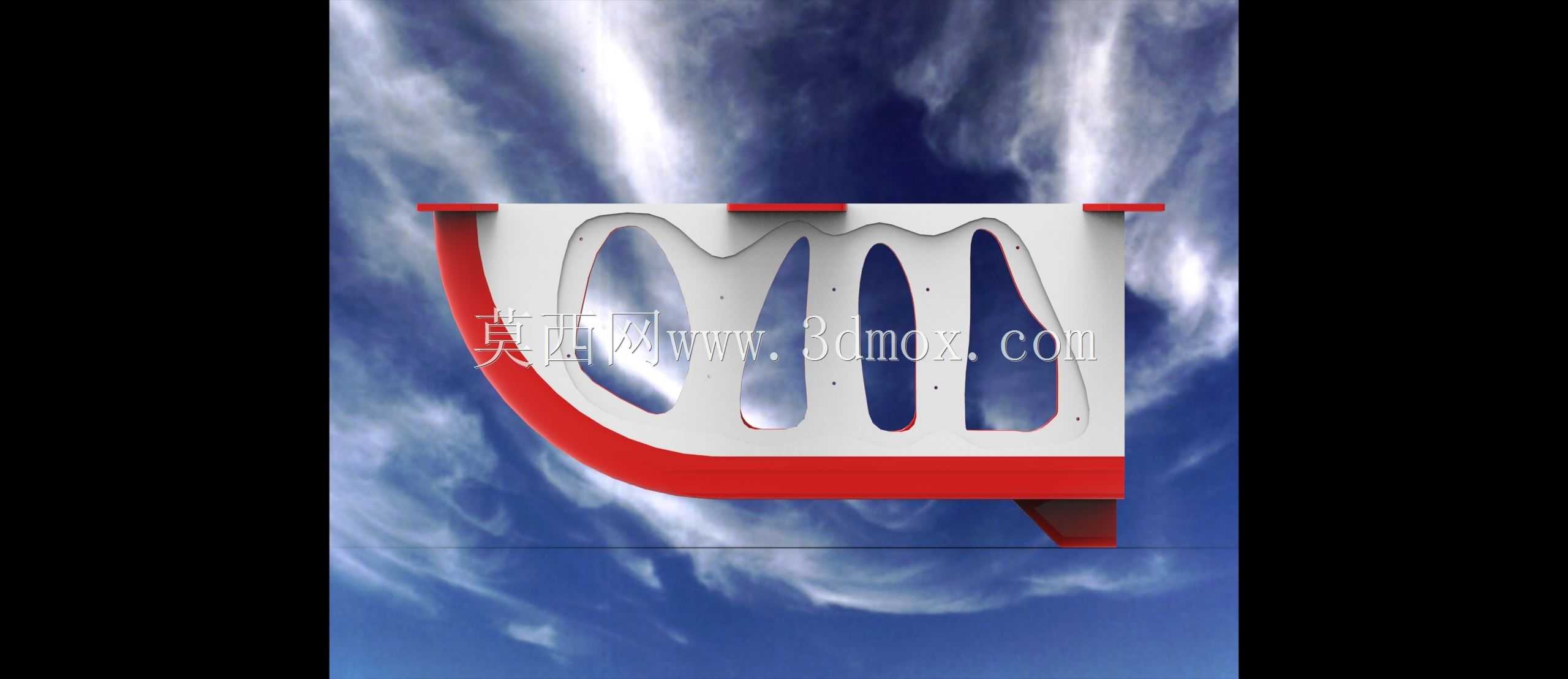

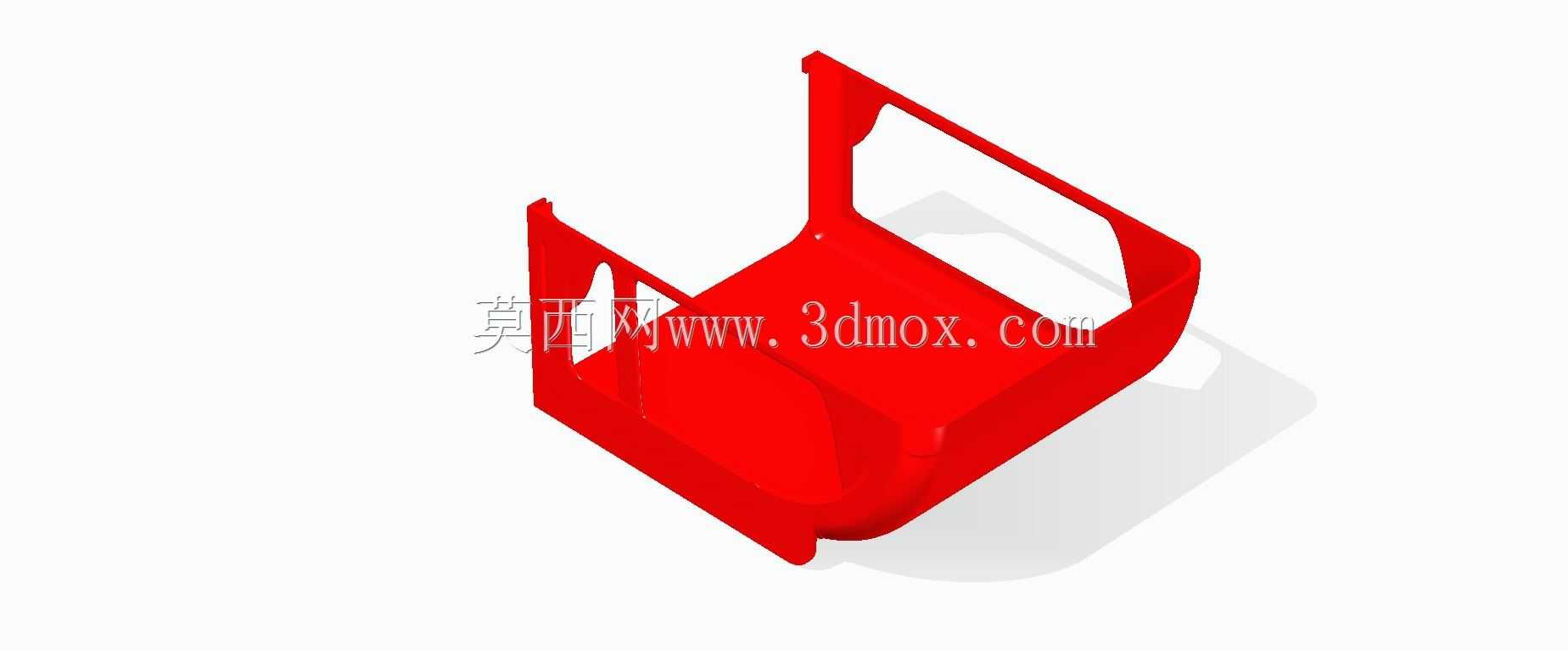

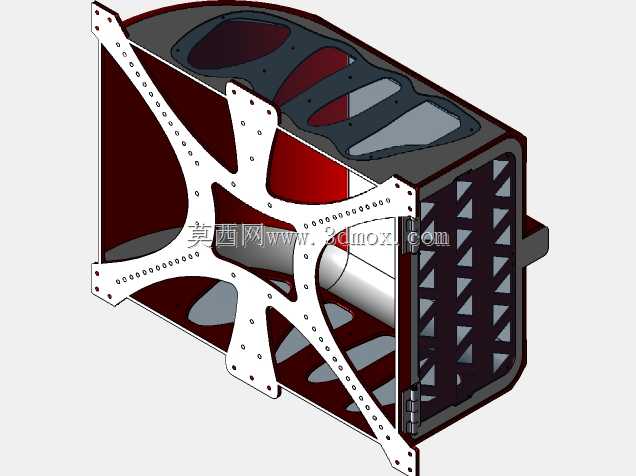

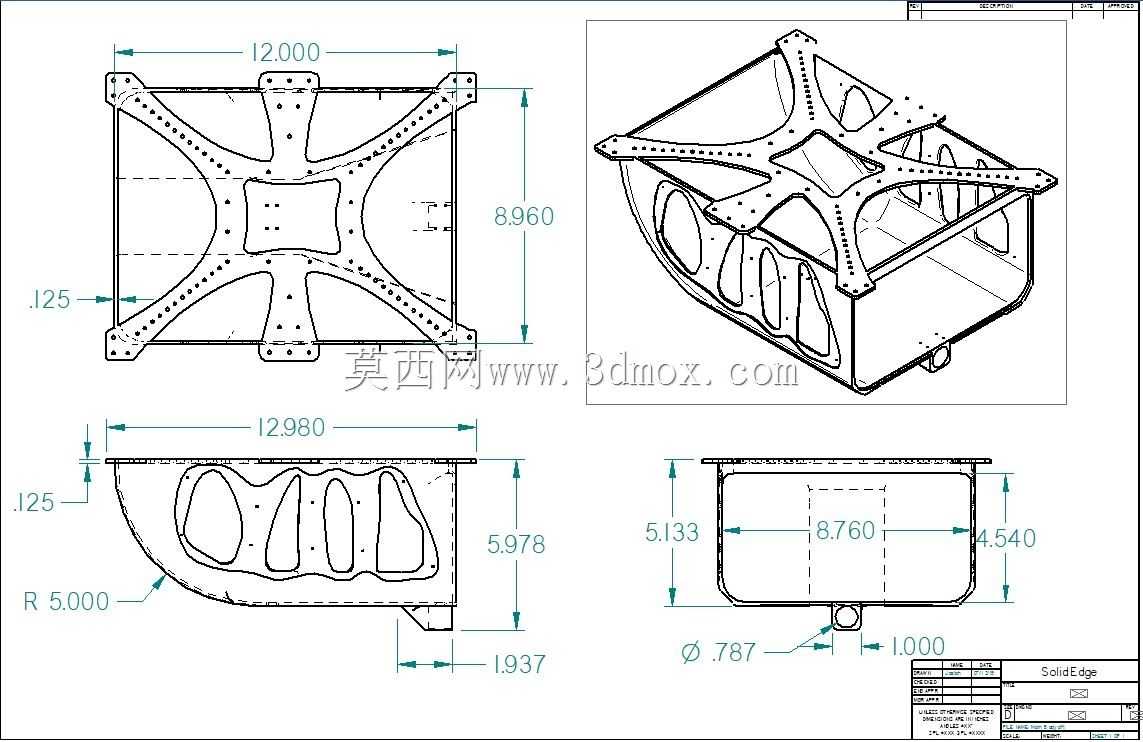

这款承载结构主要面向多旋翼无人机应急物资投送场景设计，适配末端配送、应急救援、偏远地区物资补给等实际作业需求，解决传统无人机挂载方案防护性不足、抛投可靠性差的痛点。结构整体采用框架式镂空设计，主体承载骨架采用X型交叉筋布局，四个延伸臂预留密集安装孔位，可直接与无人机底部起落架或挂载云台通过标准紧固件连接，安装边界适配多数行业级多旋翼无人机的底部挂载间距，无需额外定制转接件即可完成装配。侧壁采用带三角镂空的围板结构，在降低整体自重的同时保证侧向抗冲击能力，底部设置弧形缓冲承托边，接触地面时可分散冲击力，避免内部装载物资受刚性冲击损坏。结构采用高抗冲击3D打印材料成型，额定承载上限可达48磅，可容纳标准尺寸的应急包裹，围板的镂空设计可降低飞行过程中的风阻，同时减少侧风对飞行姿态的干扰。结构集成了包裹锁紧与释放机构，飞行过程中可从四个方向对包裹进行限位固定，应对降雨、大风等复杂气象条件时可避免包裹松脱，到达投送点位后可通过机构动作完成包裹释放，无需无人机降落即可完成投送作业，大幅提升应急场景下的作业效率。设计过程中优先考虑了作业全流程的实用性，框架的镂空结构既可以减重，也能让操作人员直观观察内部包裹的固定状态，侧壁的弧形开窗既可以降低风阻，也能在装载时快速调整包裹位置，边缘做了圆角过渡处理，避免装配或作业过程中划伤操作人员或包裹外包装。整个结构无需额外辅助配件即可完成与无人机的装配，承载骨架的安装孔位采用等间距排布，可根据不同无人机的挂载点间距灵活选择固定位置，适配不同起飞重量的行业级无人机使用，在小批量应急作业场景下可直接通过3D打印快速制作，无需开模即可投入使用，大幅缩短应急响应的准备周期。
