四旋翼多用途飞行载具结构设计

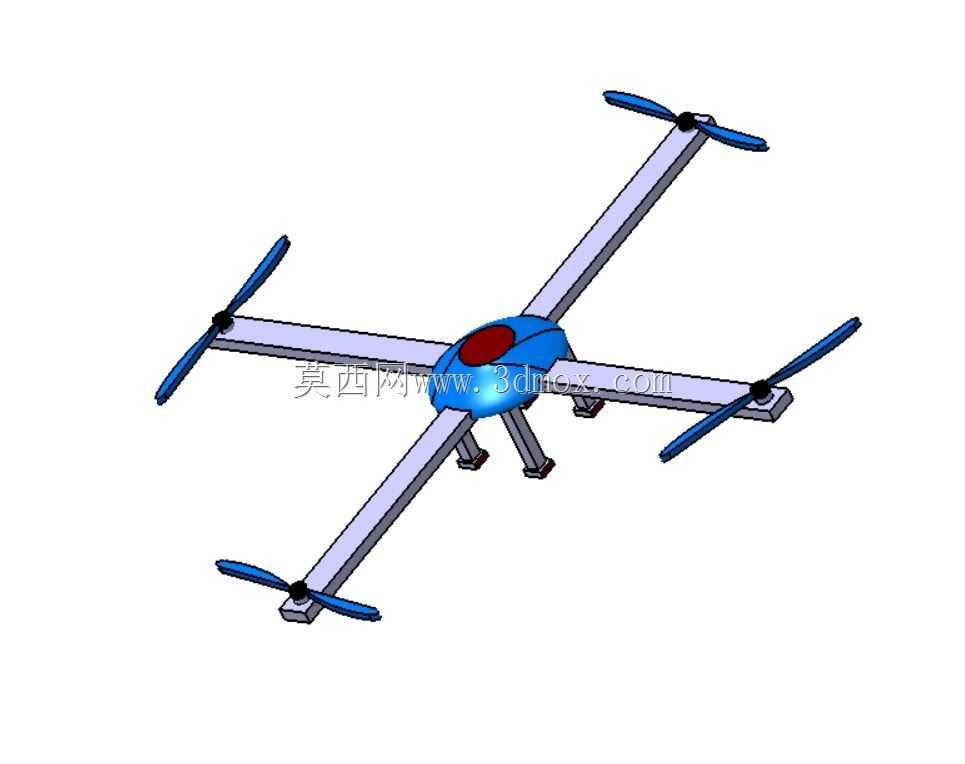

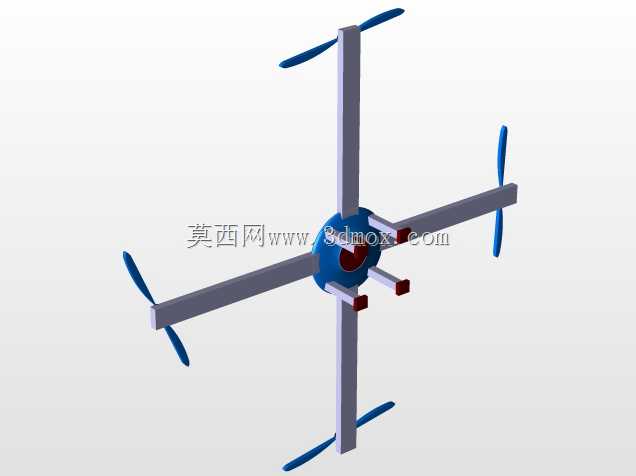

这款四旋翼飞行载具的结构设计，首先围绕低空近距作业场景的实际需求展开，日常可适配航拍测绘、农林植保小样测试、低空环境巡检、教学实训演示等多个场景的使用需求，机架采用十字型对称布局，四个机臂从中心主机舱向外等角度延伸，这种布局的核心优势是旋翼拉力分布均匀，飞控算法的姿态解算逻辑更易实现，飞行过程中的俯仰、横滚、偏航动作控制精度更高，不会出现非对称布局带来的动力配平难题。

设计过程中首先明确了安装边界约束，机臂长度经过匹配旋翼尺寸的反复校核，既保证相邻旋翼在高速旋转时不会出现桨尖干涉的安全隐患，也尽可能压缩整机的横向占用空间，方便日常收纳转运；中心主机舱采用流线型弧面外壳设计，上部预留的圆形安装位可适配飞控主板、电池组、任务载荷的安装固定，舱体内部做了分层安装凸台结构，可根据不同使用场景快速更换搭载模块，不需要额外打孔改造机架结构。

机臂末端的电机安装座采用下沉式设计，电机固定孔位匹配常规外转子无刷电机的安装尺寸，安装座下方预留了起落架的连接接口，配套的柱状起落架高度经过测算，既可以保证起降时底部搭载的任务设备不会触碰地面，也不会因为高度过高抬升整机重心影响飞行稳定性。旋翼采用两叶螺旋桨设计，正反桨的安装位置严格对应电机转向，抵消旋翼旋转产生的反扭矩，保证飞行姿态平稳。

从结构强度角度考虑，机臂截面采用矩形薄壁结构，在保证足够抗弯抗扭强度的前提下尽可能降低机架自重，提升有效载荷占比；中心舱与机臂的连接位置做了加强筋过渡处理，避免飞行过程中机臂受振动影响出现连接松动甚至断裂的问题。整机的重心严格控制在四个旋翼围成的几何中心垂线上，电池安装位设计在中心舱下部，可通过调整电池固定位置微调重心，适配不同重量的任务载荷搭载需求。

这款结构设计没有冗余的装饰性结构，所有外形设计都服务于功能需求，机架的各个连接部位都采用快拆式接口设计，日常维护更换部件时不需要复杂工具，可快速完成机臂、起落架、动力组件的更换作业，适配户外作业场景下的快速维护需求。
