星型布局活塞连杆组径向动力装置

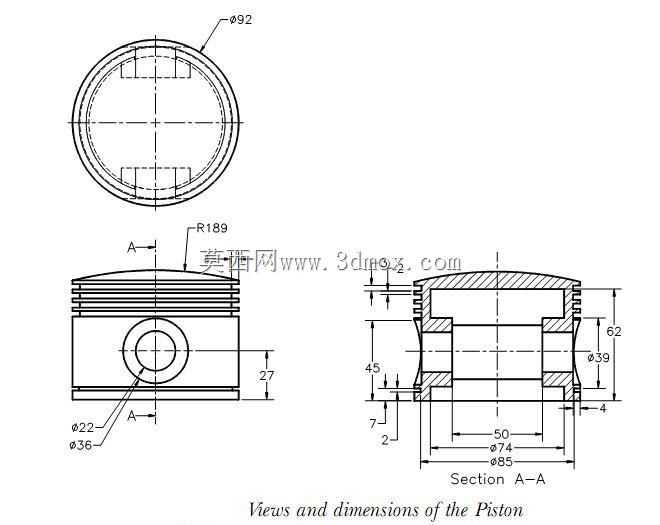

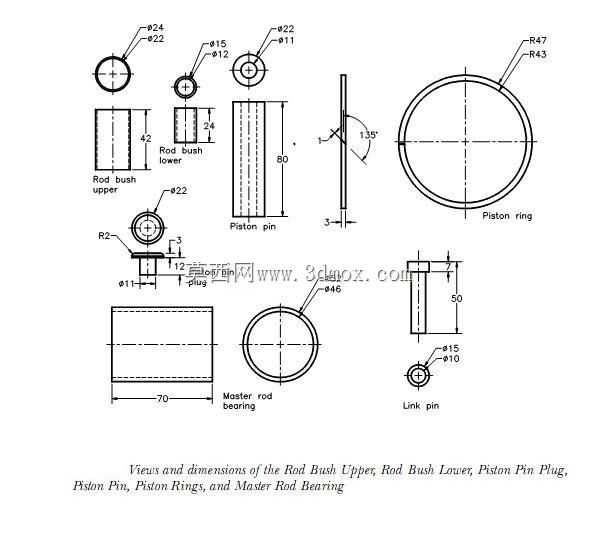

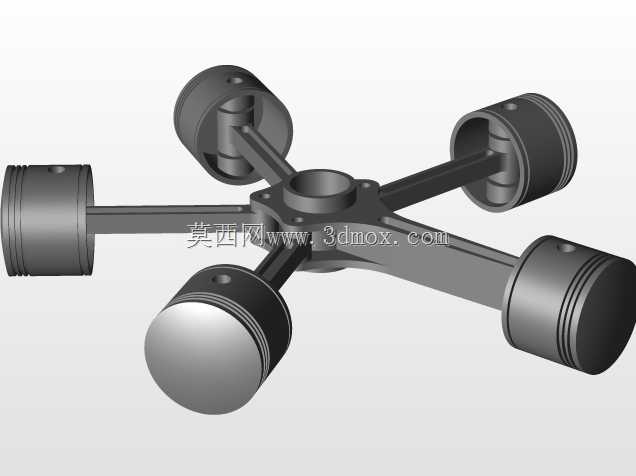

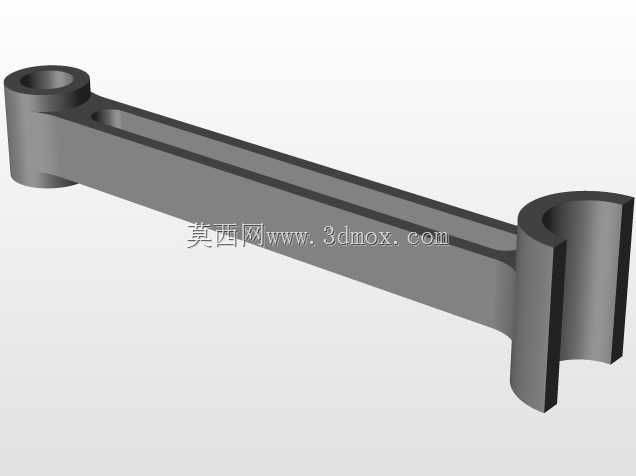

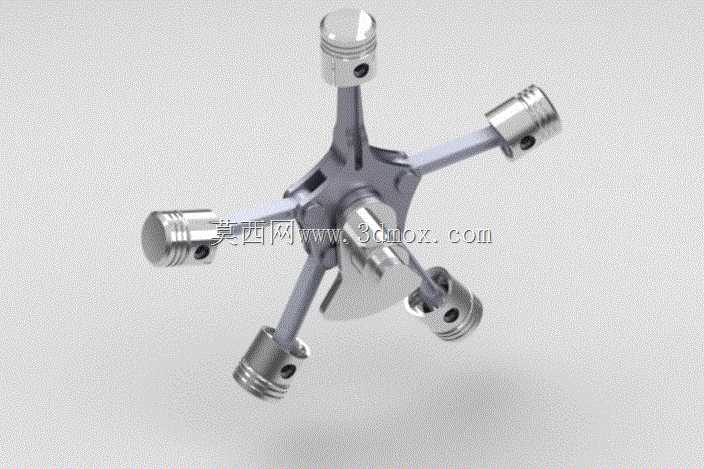

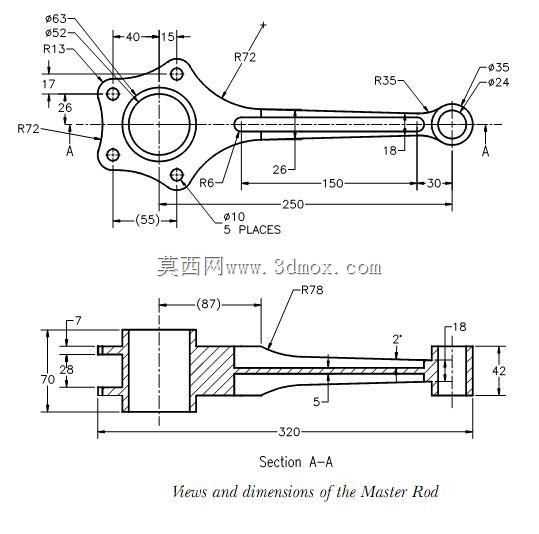

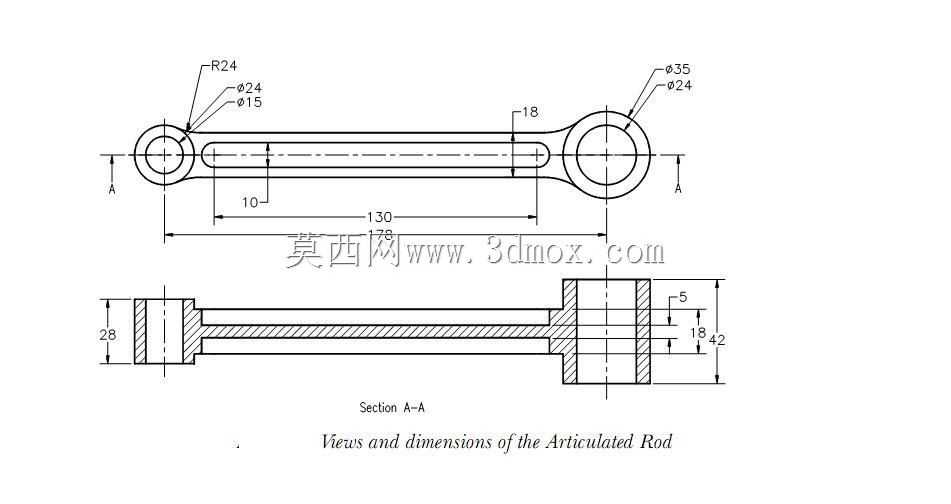

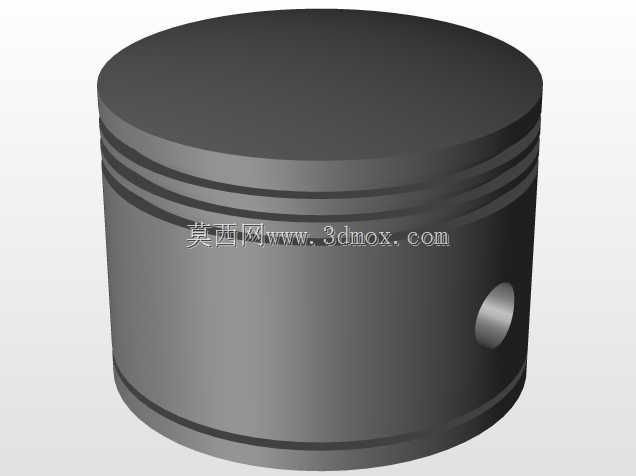

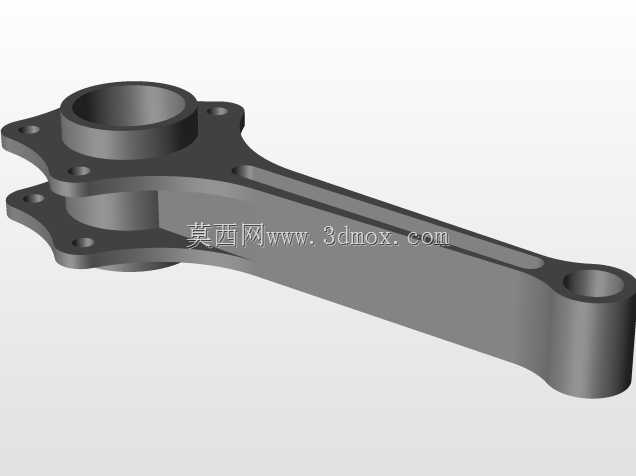

这套径向排布的活塞连杆动力结构，最早广泛应用于轻型通航飞机的动力输出端，相比直列、V型动力布局，其核心优势在于曲轴长度更短，整机迎风面的重量分布更均匀，单排布置的气缸不需要复杂的分列式排气歧管布局，风冷散热条件远优于同排量的直列结构，在早期小型螺旋桨飞机、轻型农业作业飞行器上，这类结构能在低转速区间输出足够大的扭矩，不需要额外加装复杂的液冷散热管路，降低了整机的维护复杂度。从结构设计逻辑来看，这套模型完整还原了活塞、连杆、中心曲柄的配合关系：五个活塞沿中心曲轴呈等角度星型分布，每根连杆的大头端共同铰接在中心曲柄的曲柄销上，这种设计区别于直列发动机的逐缸曲柄错角布局，所有活塞的往复运动通过同一曲柄销转化为曲轴的旋转运动，在建模过程中需要严格控制每根连杆的长度公差，以及活塞销孔与连杆小头的同轴度，避免运动过程中出现卡滞或干涉。实际应用场景中，这类径向动力结构除了航空领域，也会被改装用于小型固定式发电机组、复古定制摩托车的动力单元，其紧凑的轴向尺寸能大幅缩减动力舱的纵向安装空间，安装边界上，中心曲轴的输出端通常预留标准法兰连接位，可直接匹配螺旋桨连接盘或离合器输入轴，气缸外侧的散热鳍片沿活塞轴向排布，安装时需要保证迎风侧无遮挡，满足风冷散热的气流流通要求。从功能特性来看，该结构的活塞采用平顶设计，压缩比设定适配常规汽油燃料，活塞环槽位置预留了气环、油环的安装位，连杆采用工字型截面，在保证结构强度的同时降低往复运动惯量，中心曲柄的平衡块与五个活塞的往复质量做了精准配平，运转时的一阶振动能通过自身结构抵消大部分，不需要额外加装大尺寸平衡轴。建模过程中，所有配合面都按照实际工程公差做了间隙预留：活塞与气缸壁的配合间隙、连杆大头与曲柄销的转动间隙、活塞销与连杆小头的浮动间隙都符合内燃机设计的常规公差要求，既可以作为教学演示的运动仿真模型，也能为小型径向动力装置的原型设计提供结构参考，帮助设计人员快速验证连杆运动轨迹、活塞上下止点位置、曲轴转动相位的匹配关系，避免前期设计阶段出现运动干涉问题。
