起重机用吊钩参数化结构设计

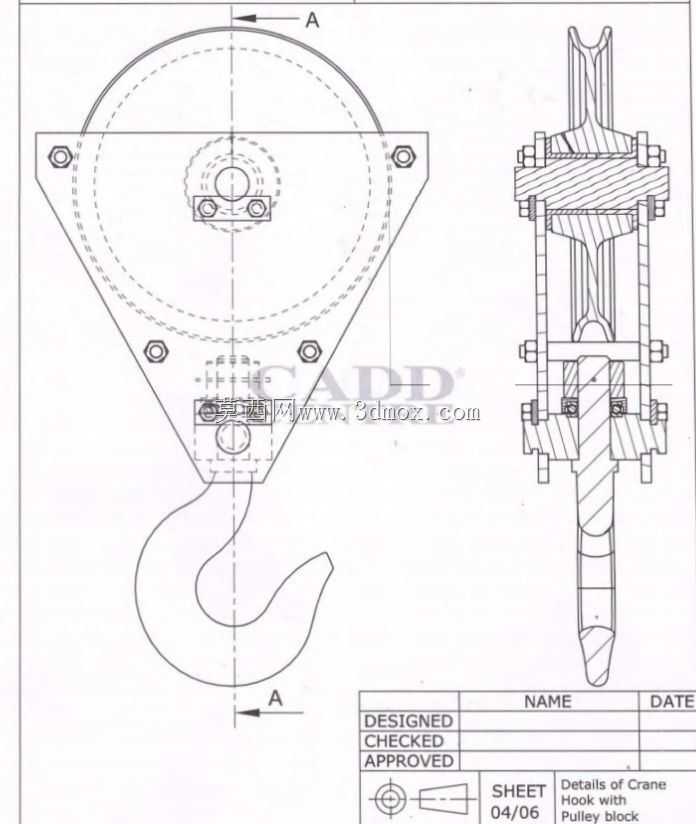

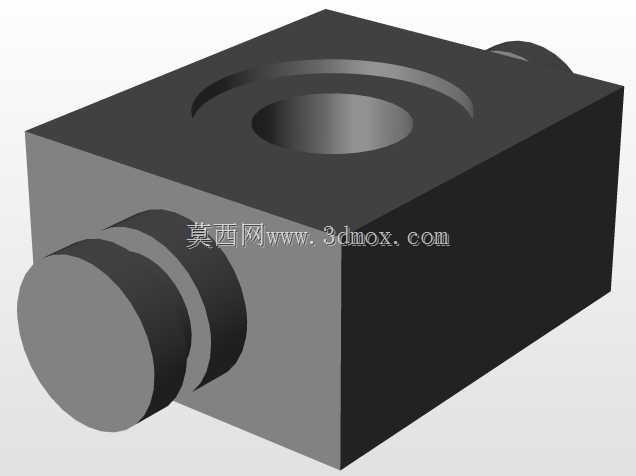

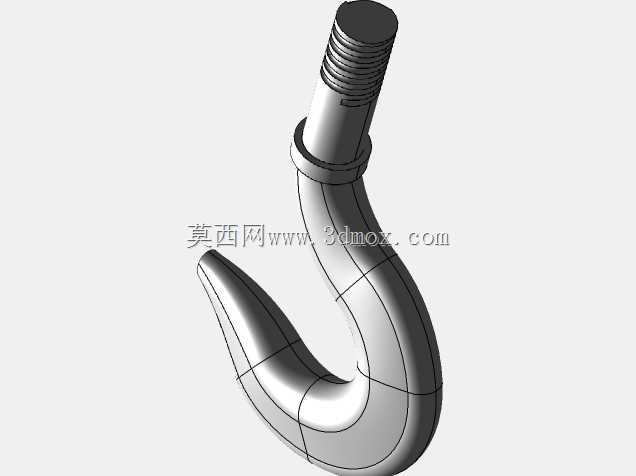

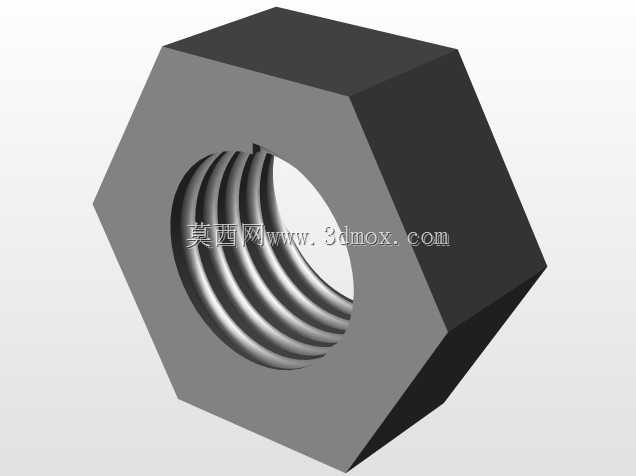

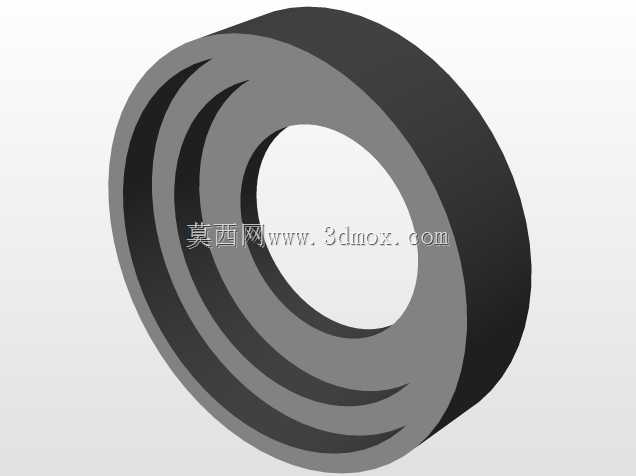

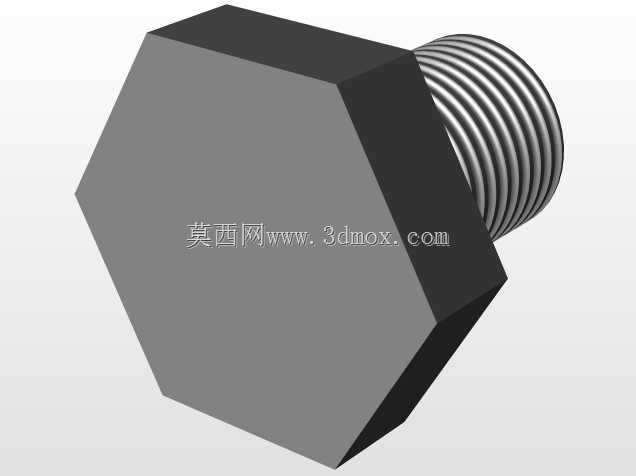

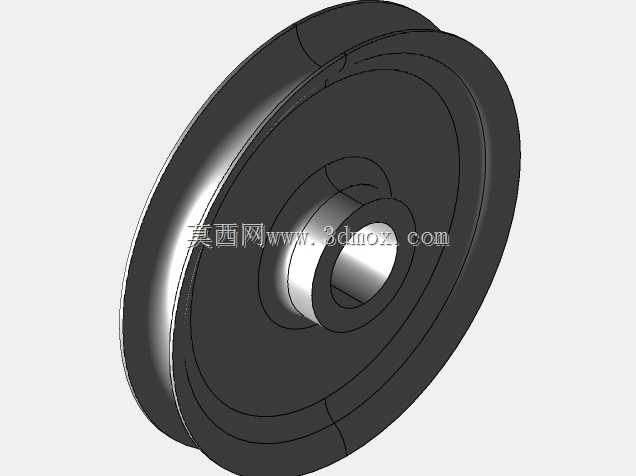

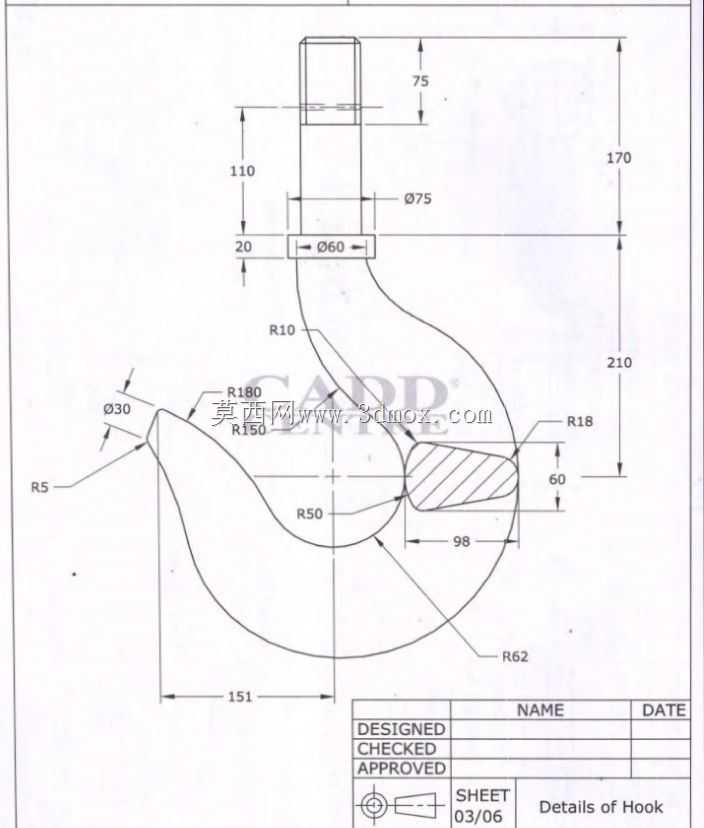

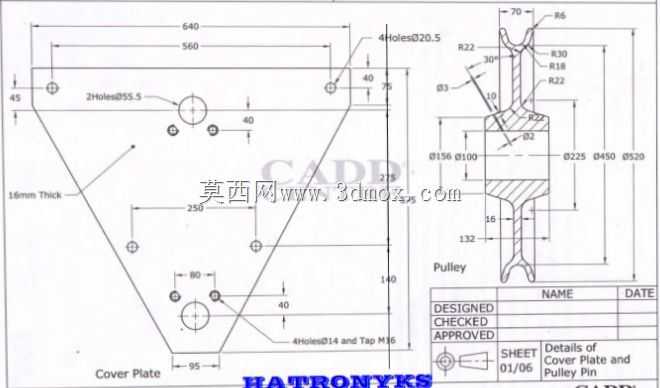

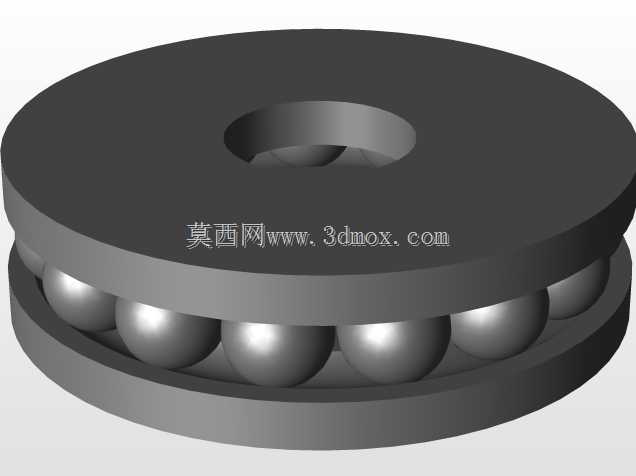

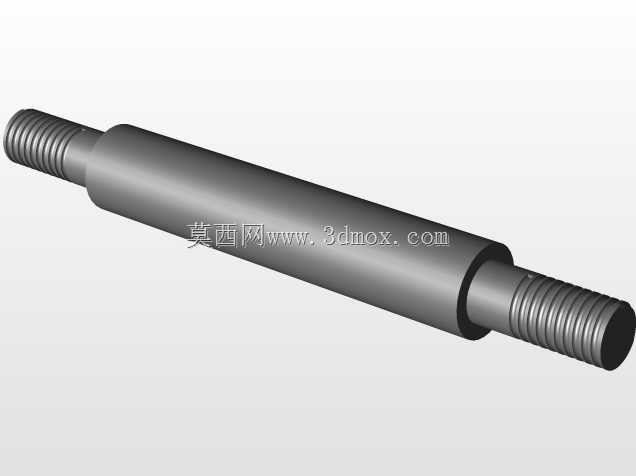

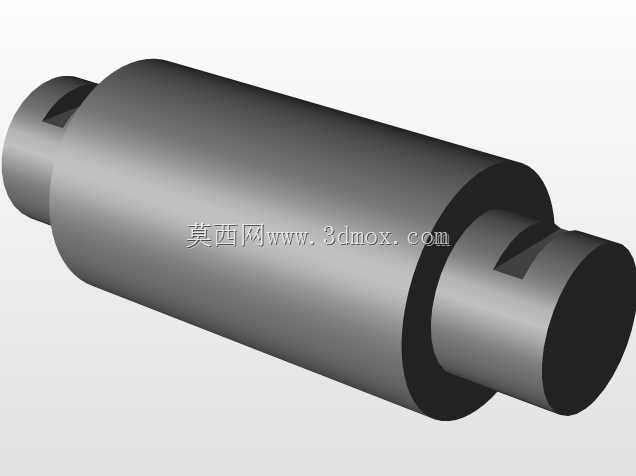

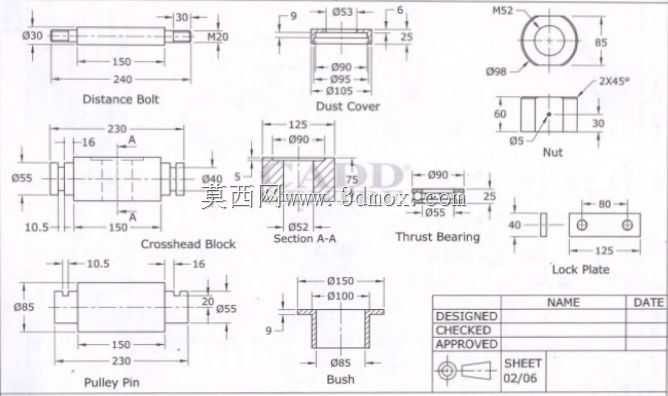

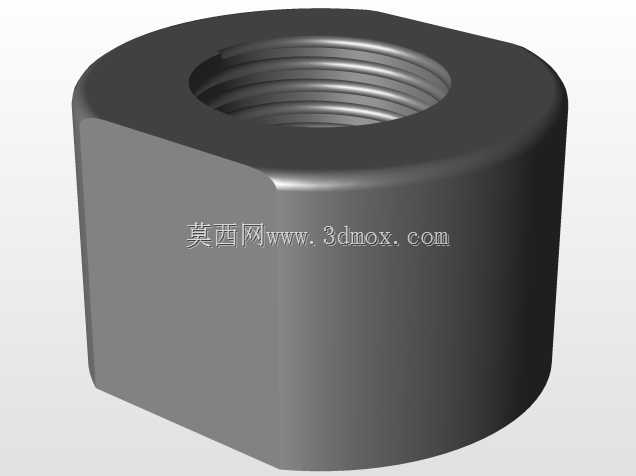

在起重作业场景中，吊钩是直接承载被吊重物的核心受力部件，广泛应用于车间桥式起重机、门式起重机、工程履带吊等各类起重设备的起升机构末端，承担载荷传递、重物吊挂的核心功能，其结构可靠性直接决定起重作业的安全边界。本次设计的吊钩采用参数化建模思路完成，整体结构包含钩体、连接挂板、滑轮安装位三个核心功能段，各部分尺寸均按照起重作业常规载荷工况做匹配校核。从安装边界来看，上部连接挂板区域设置有对应安装孔位，其中上部4处Φ20.5的通孔用于与起升机构的动滑轮组架体连接，挂板区域总宽度560mm，总高度方向从挂板顶端到钩身过渡段的垂直距离为640mm，挂板上另外设置2处Φ35.5的定位孔，用于安装时的定位销穿装，保障装配位置精度，挂板下部的4处M16螺纹孔用于固定滑轮组侧的防护盖板，孔位排布间距经过适配，可匹配常规中小吨位起重机的动滑轮组安装尺寸。钩身部分采用渐变截面设计，从与挂板连接的直段过渡到钩头弯曲段，截面尺寸逐步变化以匹配弯曲应力分布，钩头内侧设置有防脱挡片的安装位，可配套加装防脱装置避免吊索具从钩口意外滑出，钩头弯曲段的曲率半径按照吊索具的最小弯折半径要求设置，避免钢丝绳或吊装带在吊挂时出现过小弯折导致的寿命折损。设计过程中针对钩身的应力集中区域做了圆角过渡处理，各转折位置的R角尺寸经过应力校核，可有效降低交变载荷下的疲劳开裂风险，钩身直段与滑轮安装位的同轴度公差做了严格约束，保障起吊时载荷沿钩身轴线传递，避免附加弯矩带来的额外载荷。滑轮安装位的轴径尺寸匹配常规起重滑轮的内孔规格，可直接适配标准滑轮组件，安装位的轴向长度预留了轴承、挡圈的安装空间，装配时无需额外做尺寸修改。整体结构的尺寸链经过闭环校核，各安装孔位的位置度、配合面的平面度均满足起重设备零部件的通用技术要求，可直接用于同吨位级起重机吊钩组件的生产参考、旧件替换测绘或者教学演示使用，参数化的建模逻辑也支持后续根据不同额定起重量调整各段截面尺寸、孔位参数，快速衍生出不同载荷等级的吊钩结构模型，减少重复建模的工作量。
