直列四缸内燃机曲柄连杆机构装配结构

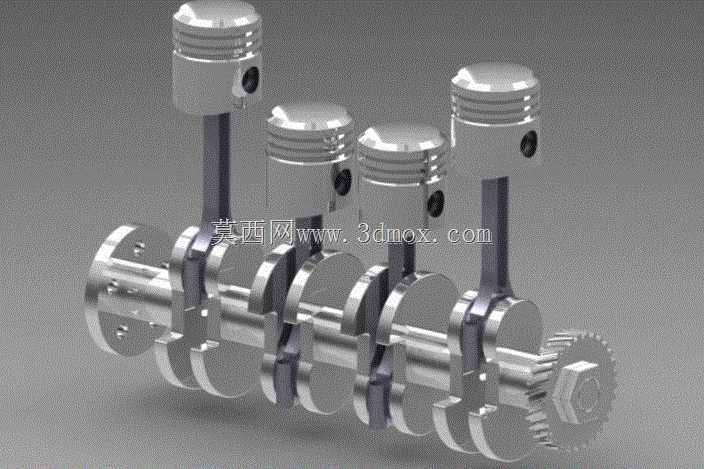

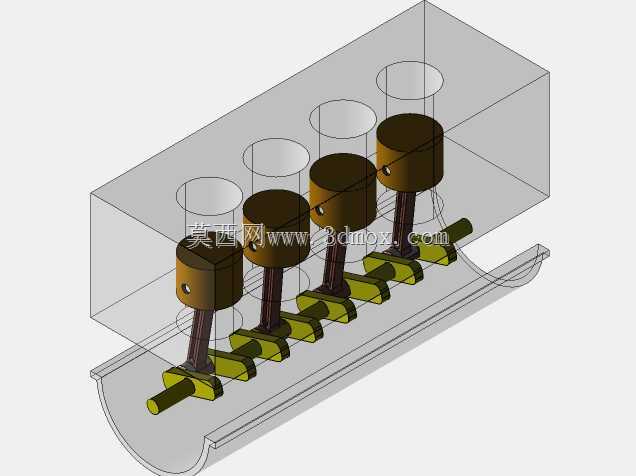

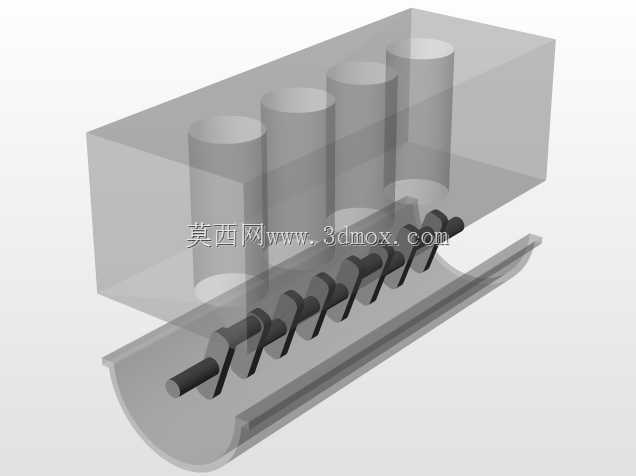

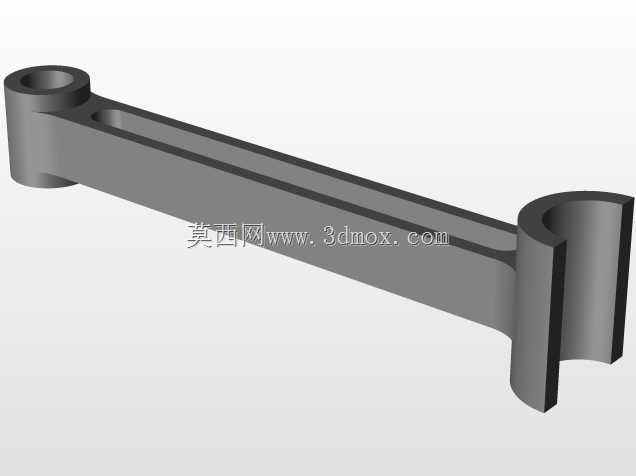

　　这套直列四缸动力单元的装配结构，覆盖了民用动力领域最主流的往复式内燃机核心构型，广泛适配家用轿车、轻型载货卡车、小型工程作业机械等需要持续稳定动力输出的场景，是目前小排量动力设备中应用占比最高的结构形式之一。从结构设计逻辑来看，整套模型采用直列等缸距排布，四个气缸沿曲轴轴向一字排列，这种布局最大的优势是结构紧凑，缸体铸造工艺性好，进排气歧管的布置空间充足，同时整机宽度尺寸更小，能够适配前置前驱车型的横向机舱安装边界，也能满足轻型卡车纵置动力舱的装配需求。模型完整还原了活塞、连杆、曲轴、气缸体的核心配合关系：活塞采用圆柱结构与气缸内壁形成滑动配合，连杆小头通过活塞销与活塞铰接，连杆大头与曲轴的连杆轴颈配合，

　　将活塞的上下往复直线运动转化为曲轴的旋转扭矩输出，四个活塞的做功行程按照固定点火间隔错开，能够保证曲轴输出扭矩的连续性，大幅降低动力输出的脉动冲击。在安装边界的尺寸控制上，直列四缸的结构相比V型六缸、水平对置等构型，不需要额外设计分列式缸盖与双配气机构，整机的高度与宽度尺寸都能控制在较小范围内，对于机舱布置的空间要求更低，同时后期维护的可达性更好，火花塞、机油滤清器、水泵等外围易损件的操作空间充足。设计过程中需要重点关注的配合公差包括活塞与气缸壁的配合间隙、连杆轴颈与轴瓦的配合间隙、活塞销与连杆小头的配合间隙，这些参数直接影响整机的运转阻力、密封性能与使用寿命；同时曲轴的动平衡设计、四个活塞的重量差控制，

　　也是避免高速运转出现异常振动的核心要点。这套装配结构完整呈现了四缸内燃机的核心运动逻辑，能够直观展示曲柄连杆机构的运动传递路径，对于理解内燃机工作原理、开展动力总成结构选型、完成配套传动系统的匹配设计都有实际参考价值，也可作为动力类三维建模练习的典型参照案例，帮助结构设计人员掌握往复式运动机构的装配约束设置与运动仿真逻辑。
