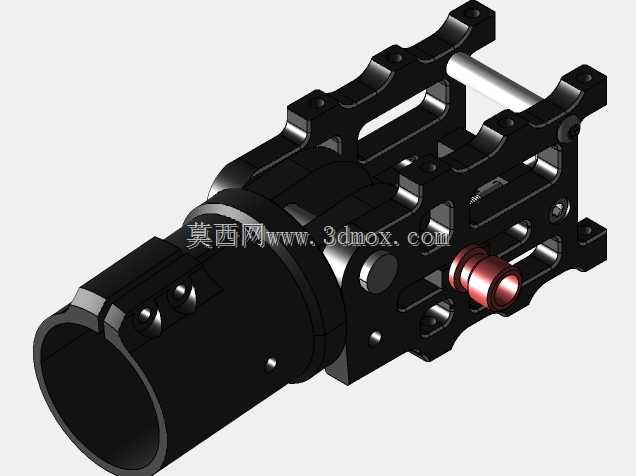

适配30mm管径的Z30V4折叠臂结构

该折叠臂结构主要面向多旋翼无人机、便携折叠式作业支架、轻型可展收机械臂等需要实现臂段快速折叠收纳、展开锁止的应用场景，核心适配外径30mm的圆形管材作为臂段主体，解决传统固定臂架收纳体积大、转运不便、拆装效率低的实际工程问题。从结构功能来看，该部件集成了管段夹持、铰接回转、展开锁止三个核心功能模块，一端为整周环抱式管夹结构，通过抱紧配合实现与30mm圆管的无间隙固定，夹体内侧预留有防滑贴合面，避免臂段受载后出现周向转动或轴向窜动；另一端为双支耳铰接座结构，可与相邻臂段的连接耳片通过销轴配合，实现0-90度范围内的折叠回转，铰接位置设置有阻尼限位结构，避免折叠过程中出现臂段磕碰，展开到位后通过侧置的弹性锁销实现位置锁定，无需额外工具即可完成锁止与解锁操作，单人操作即可快速完成臂架的展收动作。设计过程中优先考虑了受力合理性，整体采用镂空式框架结构，在保证铰接位置、夹持位置结构强度的前提下，尽可能去除非受力区域的材料冗余，降低部件自身重量，适配对自重敏感的轻型设备搭载需求；夹持端的抱紧力通过对称布置的锁紧螺钉实现调节，可根据实际搭载负载的大小调整夹紧力度，避免夹力过大造成圆管变形、或是夹力不足导致连接松脱。安装边界方面，该折叠臂的铰接回转中心与夹持管段的轴线保持平行偏置设计，折叠后相邻管段可实现平行贴合，最大程度压缩收纳后的整体尺寸，铰接座上的安装孔位采用标准化间距设计，可直接适配同规格的通用连接耳片，无需额外加工转接件；锁销的操作端设置有防滑滚花结构，戴薄型操作手套时也可顺利完成按压解锁动作，部件所有棱边均做了倒角去毛刺处理，避免装配及展收操作过程中划伤操作人员或是管线。在实际工况适配中，该结构可承受臂段末端搭载的常规作业负载，铰接位置的销轴采用耐磨材质配合，反复折叠展开后不会出现明显的旷量，可满足户外作业设备频繁转场、反复展收的使用需求，夹持结构可兼容碳纤维管、铝合金管等多种常用30mm管径的臂架管材，适配性较强。
