莫夫隆MSP112导电滑环结构设计

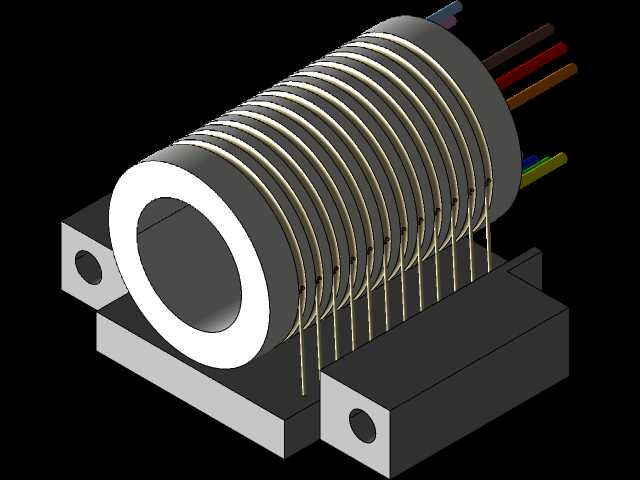

在需要持续旋转同时传输功率与信号的机电系统中，导电滑环是解决绕线问题的核心部件，这款MSP112滑环的设计完全围绕旋转工况下的稳定传输需求展开。从结构上看，该滑环采用分体式安装座设计，两侧带安装孔的固定支座直接承托环形主体，安装时可通过支座上的通孔直接锁附在设备安装面，不需要额外设计复杂的转接结构，安装边界清晰，固定端与旋转端的同轴度可通过支座的定位面直接保证，能有效降低装配时的调校难度。滑环的环形主体部分集成了多道独立导电环道，每道环道对应独立的刷丝接触结构，从出线端可以看到多组不同颜色的引出线，分别对应不同的功率回路与信号回路，可同时满足动力电源传输与控制信号、传感信号的同步传输需求，避免不同回路之间的信号干扰。刷丝采用弹性接触设计，在旋转过程中能持续保持与环道的稳定接触压力，既不会因为压力过大造成过度磨损缩短使用寿命，也不会因为压力不足出现接触不良、信号闪断的问题，适配连续旋转的工作工况。这类滑环通常应用在转台设备、自动化旋转工作站、线缆卷筒、旋转检测平台这类需要360度无限旋转的设备上，解决固定端与旋转端之间的电气连接问题，避免设备旋转过程中导线缠绕扭断。设计过程中重点考虑了安装兼容性，支座的安装孔距、环形主体的内孔直径都预留了足够的适配空间，内孔可穿过设备的旋转主轴或者其他管路，不会与设备自身的旋转结构产生干涉。环道之间采用绝缘材料做隔离处理，能保证不同电压等级的回路之间的绝缘性能，避免出现爬电、短路的风险，引出线的长度也预留了足够的接线余量，方便现场接线时根据走线需求调整。整体结构没有冗余的复杂部件，所有结构都服务于稳定导电传输与便捷安装的核心需求，固定部分与旋转部分的分界清晰，装配时只需要将旋转部分与设备转动端连接，固定部分与设备静止端锁附即可完成安装，不需要复杂的调试步骤，能适配多数常规旋转机电设备的安装空间要求。
