SMC PM3510万向节电机结构设计

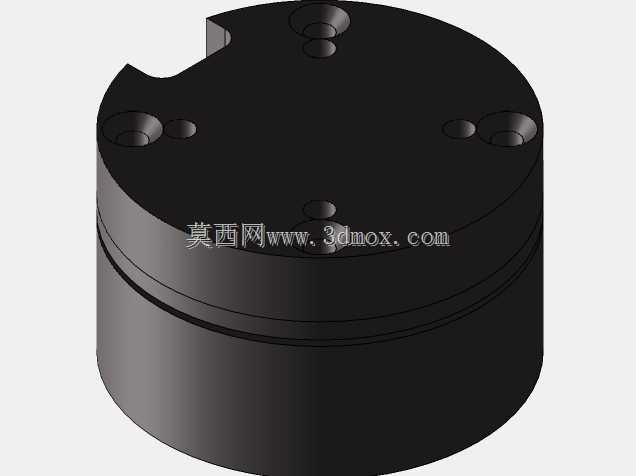

在自动化产线的转角传动工位、小型工装夹具的角度调节机构、检测设备的姿态调整模组中，常需要驱动端与执行端存在一定角度偏差时仍能稳定传递扭矩，这类场景对驱动部件的安装适配性、传动稳定性都有明确要求，万向节电机正是为这类偏角传动需求开发的集成式驱动部件。这款PM3510万向节电机采用一体式圆柱壳体结构，整体外轮廓为规则圆柱形，壳体表面做了发黑防锈处理，能适应车间内多油污、多粉尘的常规工业环境，日常维护仅需定期清理表面积尘即可，无需额外做表面防护处理。壳体端面预留了多个沉头安装孔，孔位沿圆周方向对称分布，安装时可直接通过内六角螺丝将电机固定在安装基板上，不需要额外设计定制转接法兰，能大幅缩短设计阶段的安装结构开发周期，沉孔设计也能保证螺丝安装后端面无凸起，避免与周边运动部件发生干涉。设计阶段将万向节传动结构集成在电机输出端内部，省去了用户自行搭配联轴器、调整同轴度的步骤，输出端可在一定偏角范围内稳定传递扭矩，在小角度偏载的工况下也不会出现传动卡滞、扭矩损耗过大的问题，相比普通电机搭配独立万向节联轴器的方案，整体轴向尺寸更短，能有效节省安装空间，适合布局紧凑的小型自动化设备使用。从安装边界来看，圆柱形壳体的外径统一，安装时只要预留出略大于壳体外径的圆周空间，就能满足电机的装配与散热需求，端面的安装孔位公差按照常规机械加工精度设计，普通铣削加工的安装板就能满足装配精度要求，不需要做高精度的镗孔加工，能降低配套安装结构的加工成本。实际应用中，这类集成万向节的电机常被用在小型旋转工作台的偏置驱动、气动夹具的角度开合驱动、检测探头的姿态调整等场景，传动过程中输出端的径向跳动量控制在合理范围内，能满足常规工业场景的传动精度要求，不需要额外增加导向支撑结构。壳体侧面无突出的接线盒或其他结构，安装时可以根据布线需求调整电机的周向安装角度，适配不同方向的走线需求，避免线缆与周边部件产生摩擦剐蹭。在结构设计上，壳体的分层结构既保证了内部定子、转子以及万向节传动结构的装配空间，也能在电机运行时通过壳体表面散出工作产生的热量，连续运行工况下也不会出现过热导致的扭矩衰减问题，适配长时间连续运行的产线工位需求。
