小型航模用外转子无刷动力组件结构设计

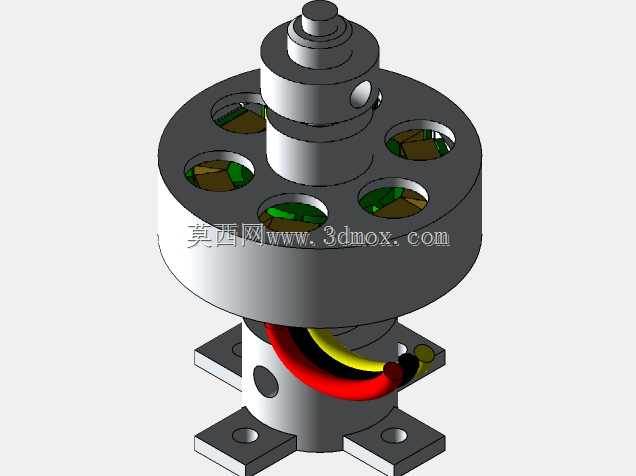

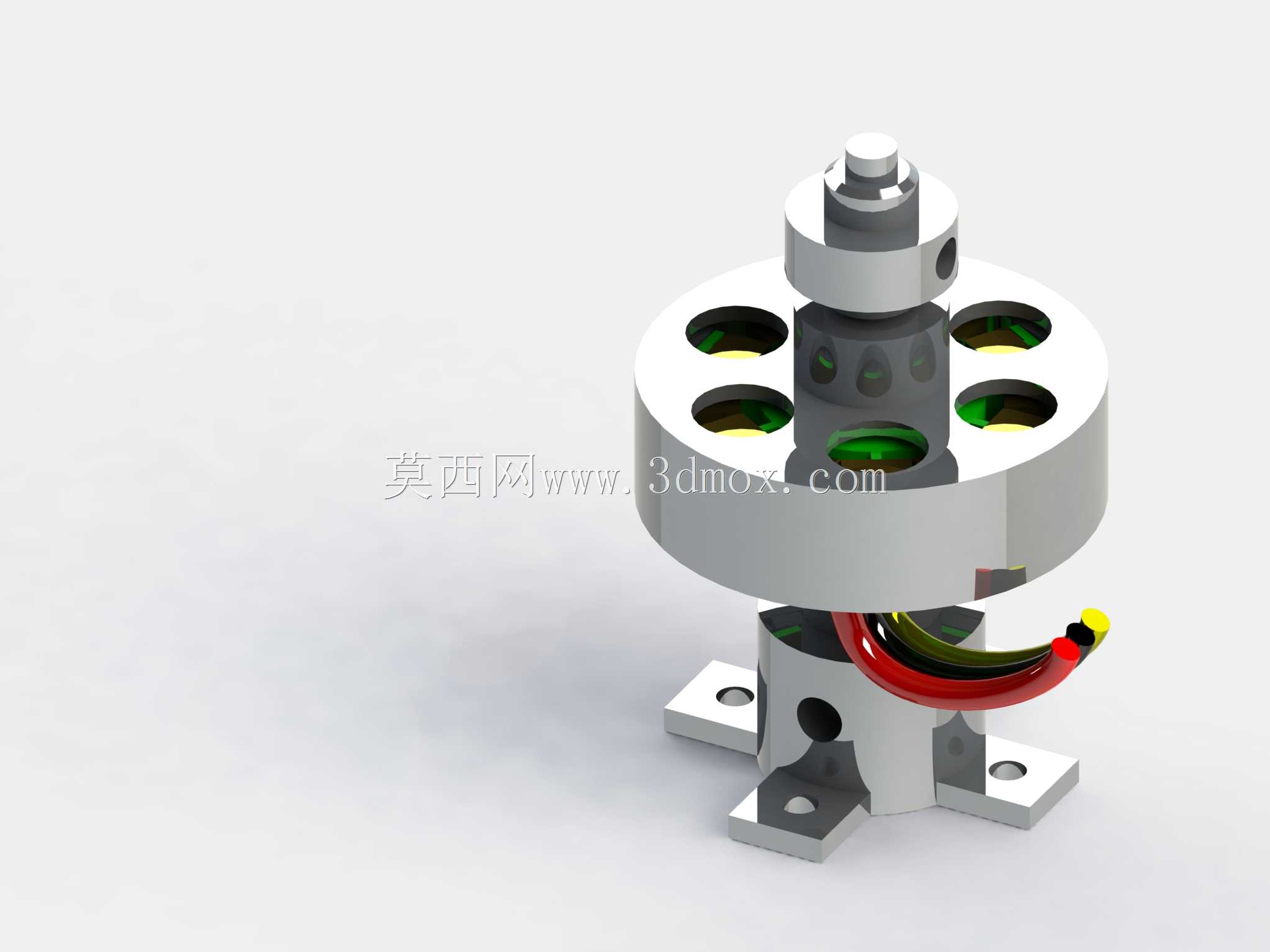

这款小型外转子动力组件，核心面向小型多旋翼航模、固定翼轻量航模的动力输出场景设计，整体结构围绕轻量化、高推重比的核心需求搭建，适配20g级别的动力安装位，是小型航模动力系统里的典型轻量化方案。从结构设计逻辑来看，组件采用外转子布局，转子外壳集成安装座功能，定子部分居中固定，出线端从底座侧方引出，预留了足够的线束弯折空间，避免安装过程中线束被壳体挤压破损。转子端盖开设多组圆形镂空，一方面是为了降低整体转动惯量，提升动力响应速度，另一方面可以在转子高速运转时形成气流通道，带走定子绕组工作产生的热量，避免长时间高负载运行出现绕组过热退磁的问题。底座采用带安装孔的支脚结构，安装孔位适配航模常用的机臂安装尺寸，支脚与定子基座一体加工，保证安装后的同轴度，减少高速运转时的径向跳动，降低运行振动。从功能特性来看，该组件的动力输出特性适配3S锂电池供电场景，空载电流控制在较低水平，最大负载电流可覆盖小型航模的悬停、机动飞行需求，推力输出可满足400g级别的起飞重量需求，适配8x3规格的螺旋桨使用，动平衡精度满足每分钟一万转以上的稳定运行要求。设计过程中重点考量了安装边界的适配性，整体径向尺寸控制在小型航模机臂的兼容范围内，轴向高度不会超出航模机身的安装空间，底座安装孔的孔距符合主流小型航模的安装标准，不需要额外制作转接件即可完成装配。定子绕组的排布采用集中式绕线方案，在有限的定子体积内最大化槽满率，提升铜线利用率，降低铜损；转子磁钢采用表贴式安装，固定在转子外壳内壁，磁钢与定子铁芯之间的气隙控制在合理范围，既保证磁路导通效率，又避免气隙过小导致的扫膛风险。出线端采用多股耐高温硅胶线，红黑正负极线芯足够承载最大负载电流，线端预留上锡长度，方便使用者焊接电调接线，接线位置做了防拉扯设计，避免外力拉扯导致线芯从绕组处脱落。在实际航模装配场景中，这类动力组件通常搭配对应规格的电子调速器使用，安装时需要保证螺旋桨安装面的水平度，锁紧转子顶部的桨夹螺丝时要控制扭力，避免螺丝过深顶伤转子轴承。日常使用中，该组件的轴承采用微型深沟球轴承，可承受一定的轴向拉力与径向载荷，满足航模飞行过程中的机动受力需求，镂空端盖的设计也能减少飞行过程中的风阻，同时避免大颗粒杂物进入定转子间隙造成卡滞。
