多旋翼无人机用外转子无刷电机结构

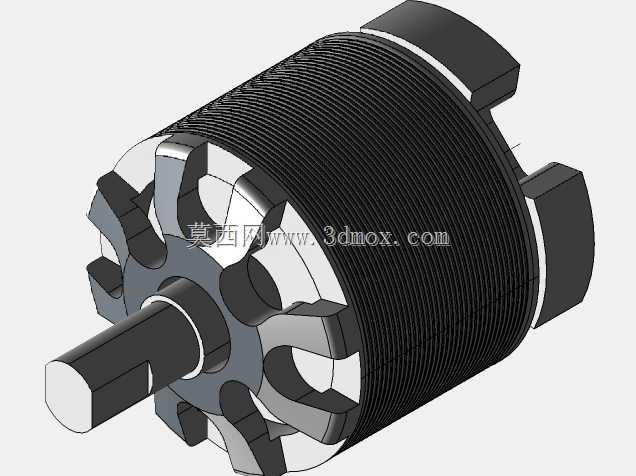

这款无刷电机结构针对小型多旋翼飞行器的动力需求设计，核心适配消费级及入门级工业级多旋翼无人机的动力单元配置，日常作业中负责将电能转化为旋转机械能，直接驱动螺旋桨产生升力与姿态调整力矩，是多旋翼设备实现悬停、航线飞行、机动动作的核心动力来源。从结构设计逻辑来看，采用外转子布局能够在同等重量下获得更大的扭矩输出，匹配多旋翼飞行器低转速大拉力的动力需求，定子铁芯采用多槽冲片叠压结构，有效降低涡流损耗提升电能转换效率，叠压后的铁芯外圆与转子磁钢内圈保留均匀的装配气隙，保证运转过程中磁路稳定，避免出现扫膛故障。转子外壳采用一体化冲压成型结构，顶部的输出轴做了同轴度公差约束，轴身与转子端盖的配合面采用过盈压装工艺，保证高速旋转时的动平衡精度，底部的定位凸台对应电机安装座的限位槽，装配时可快速完成周向定位，降低装机时的调试难度。安装边界方面，电机底部的三个安装支脚呈120°均匀分布，支脚上的安装孔位匹配市面上主流的多旋翼机臂碳管安装座尺寸，输出轴的长度适配常用的折叠桨座与快拆桨夹安装需求，转子外壳的外径尺寸经过优化，既保证足够的磁钢安装空间获得充足扭矩，又不会因为直径过大增加不必要的飞行风阻。实际应用场景中，这类结构的无刷电机除了适配多旋翼航模、航拍无人机之外，也可经过参数调整后用于小型桌面云台、微型输送机构的动力驱动，设计时充分考虑了轻量化需求，整体结构没有冗余的多余结构，在保证结构强度的前提下尽可能降低自身重量，提升飞行器的有效载荷能力。定子绕组的排布适配常规的无刷电调驱动逻辑，建模时还原了铁芯叠片的层状结构特征、转子外壳的散热槽结构，这些散热槽能够在电机高速旋转时引导气流穿过绕组区域，带走持续运转产生的热量，避免长时间大拉力输出时出现过热退磁问题。输出轴顶端的平面结构可配合桨夹的顶丝完成锁紧，防止螺旋桨在旋转过程中出现松脱打滑，转子下端的限位台阶可约束磁钢的轴向位置，承受飞行过程中产生的轴向拉力载荷，避免转子在大拉力工况下出现轴向窜动。
