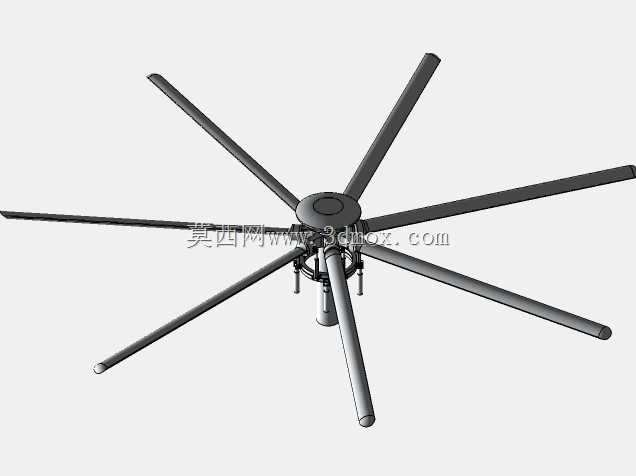

七桨叶直升机旋翼桨叶总成结构设计

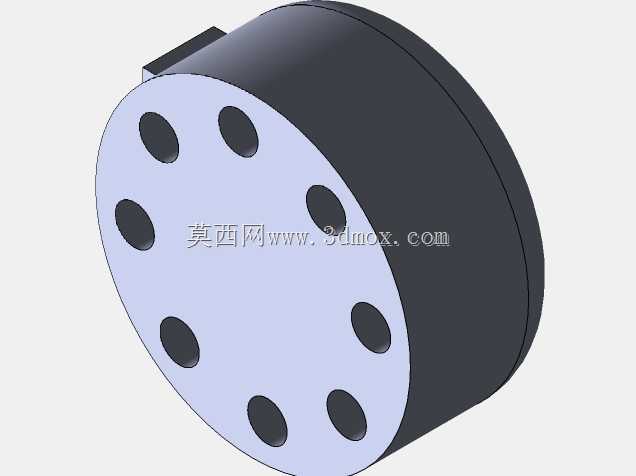

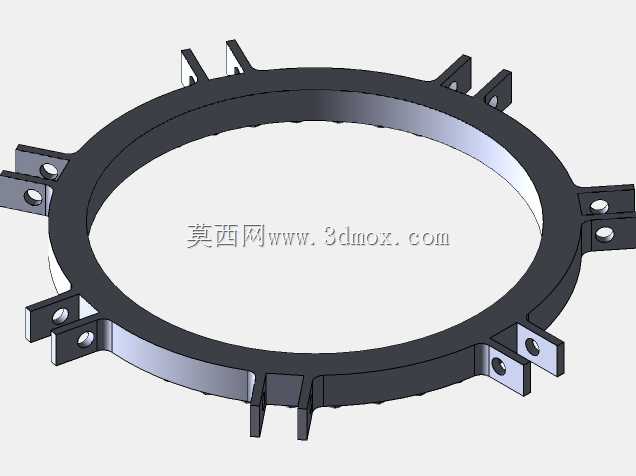

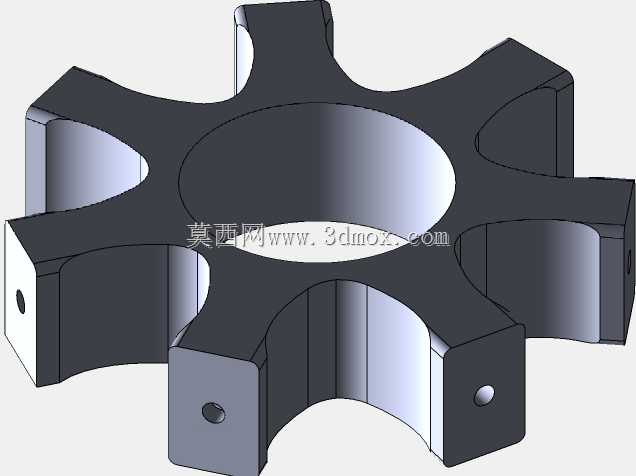

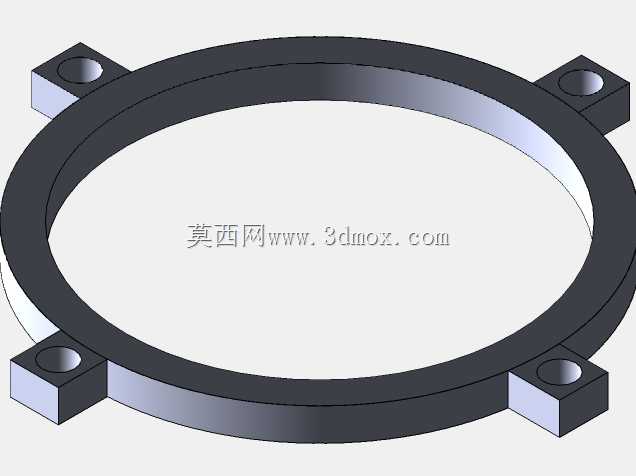

在航空旋翼类飞行器的结构设计领域，七桨叶布局的旋翼总成是兼顾载重能力与飞行平顺性的核心部件，这类结构常应用于中大型运输直升机、重载无人直升机的升力系统中，区别于常见的三到五桨叶布局，七片桨叶的排布能在同等旋翼直径下分散单片桨叶的气动载荷，降低单叶工作时的交变应力水平，同时削弱旋翼旋转过程中产生的气动噪音，提升低空飞行时的隐蔽性与舱内乘坐舒适度。从实际功能来看，该总成承担着将主轴输出扭矩转化为整机升力的核心作用，每片桨叶通过根部的连接结构与中央桨毂铰接，既可以随主轴完成周向旋转，也能通过桨毂内部的变距机构调整单片桨叶的安装角，以此改变不同方位角下桨叶的升力分布，实现飞行器的升降、前后飞、转向等姿态控制。设计过程中首先要考虑的是桨叶的载荷分配逻辑，七片桨叶沿桨毂周向均匀排布时，相邻桨叶的夹角约为51.4度，这种排布方式能让旋翼旋转时的气动载荷更均匀地传递到桨毂中心，减少主轴承受的交变弯矩，降低传动系统的疲劳损耗。桨叶本身采用大展弦比的细长结构设计，翼型沿展向做渐变扭转，从根部到尖部的安装角逐步减小，抵消不同线速度位置下的升力差，避免桨尖部位先出现失速问题。中央桨毂部分集成了桨叶铰接、变距传动、阻尼缓冲的多重结构，每片桨叶的根部都设置有轴向铰与水平铰，既允许桨叶在旋转过程中做小幅度的挥舞运动，抵消前行侧与后行侧的升力差，也能通过阻尼结构限制桨叶的摆振幅度，避免出现地面共振这类危险工况。安装边界层面，该总成的下部轴段需要与主减速器的输出法兰对接，对接面的定位止口尺寸、连接螺栓的排布孔位都要匹配主减输出端的安装标准，桨毂上部需要安装整流帽罩，降低旋翼中心区域的气动阻力，桨叶展向的最大旋转直径要匹配机身尾部、平尾的布局位置，保证桨尖旋转时与机身结构有足够的安全间隙，避免飞行过程中出现结构干涉。在结构细节处理上，桨叶根部与桨毂的连接部位做了局部加强设计，通过金属嵌件承担桨叶旋转时产生的巨大离心力，变距拉杆的连接点设置在桨叶根部的力臂位置，用较小的操纵力就能实现桨叶安装角的调整，降低操纵系统的功率消耗。这类七桨叶旋翼总成在实际应用中，相比少桨叶布局能在相同起飞重量下缩短旋翼直径，降低飞行器对起降场地的空间要求，同时更低的桨盘载荷能让飞行器在高原、高温环境下依然保持足够的升力储备，适合在复杂地形环境下执行运输、搜救、巡检类飞行任务。
