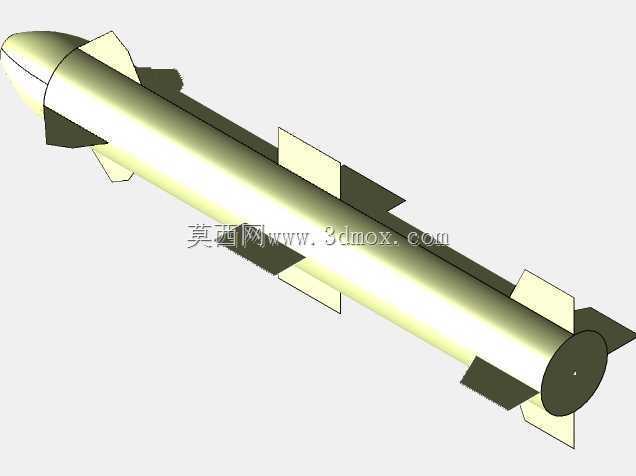

课程作业用简易火箭表面结构三维数模

　　该火箭表面结构模型以气动布局合理性为核心设计出发点，整体采用旋成体构型作为基础外形，头部为适配亚音速飞行工况的抛物线形整流罩，曲面过渡段全程保持G2连续，避免气流在头部与箭身衔接位置产生局部分离，降低飞行过程中的压差阻力。箭身主体为等直径圆柱段，作为整个结构的承载主体，表面预留了翼面安装的定位基准面，所有翼面与箭身的贴合位置均做了相切处理，不存在突兀的棱角结构，既符合气动设计的基本要求，也能减少后续加工环节的应力集中风险。

　　从结构布局来看，全箭共设置两组翼面，靠近头部位置布置四片对称分布的前翼，靠近尾部位置布置四片与前翼同相位安装的尾翼，翼面均采用后掠梯形翼型，翼根与箭身贴合面完全匹配圆柱面曲率，安装位置通过箭身表面的周向刻线做定位参考，能够保证四片翼面的安装角误差控制在极小范围内，避免飞行过程中因翼面安装不对称产生额外的偏航力矩。尾部端面为垂直于箭身轴线的平面，中心位置预留了动力段的安装接口边界，可适配常规固体火箭发动机的装配尺寸，端面与圆柱段的衔接位置做了小倒角处理，避免装配过程中出现锐边磕碰。

　　在实际应用场景中，这类简化的表面模型可作为航空航天类专业入门教学的演示案例，帮助初学者理解旋成体飞行器的基本气动布局逻辑，也可作为基础建模练习的参考实例，掌握曲面拉伸、曲面修剪、阵列装配等基础建模操作的实际应用。从安装边界来看，整个模型的最大外径为箭身圆柱段直径，翼面展长控制在合理范围内，不会超出箭身直径的1.5倍，整体长径比符合小型探空火箭的常规比例范围，运输存储过程中无需额外拆解翼面即可适配常规包装箱的内部尺寸。

　　设计过程中优先保证了外形的对称性，所有翼面均采用圆周阵列方式生成，前翼与尾翼的后掠角保持一致，能够让全箭的压力中心位置处于重心之后，满足静态飞行稳定性的基本要求。箭身表面没有设置多余的凸起结构，所有气动面均为光滑连续曲面，能够减少飞行过程中的摩擦阻力，对于入门级的教学演示模型而言，这种简化的结构既能够清晰展示火箭的基本外形构成，也不会因为过多的细节结构增加初学者的理解门槛。从结构强度的角度考虑，翼面与箭身的连接位置预留了足够的粘接/安装宽度，即使采用轻质材料制作实体样件，也能够承受发射过程中的瞬时气动载荷，不会出现翼面脱落的问题。尾部的安装平面与箭身轴线的垂直度做了严格约束，能够保证动力段安装后推力方向与箭身轴线重合，避免出现推力偏心导致的飞行轨迹偏移。
