卡丁车传动车轴带链轮组件结构设计

这套传动组件是小型场地卡丁车动力传递路径里的核心承载部件，日常作业场景覆盖室内商用卡丁车场、户外休闲越野卡丁车、青少年研学用小型训练卡丁车的传动系统配套，也可适配同轴距的轻型低速四轮娱乐载具的动力传输需求。实际运行过程中，动力从发动机输出端经链条传递到轴体中部固定的链轮上，再通过整根轴体将扭矩同步传递到两端连接的车轮，直接决定车辆起步、加速、过弯时的动力响应稳定性，是保障车辆传动可靠性的关键结构。

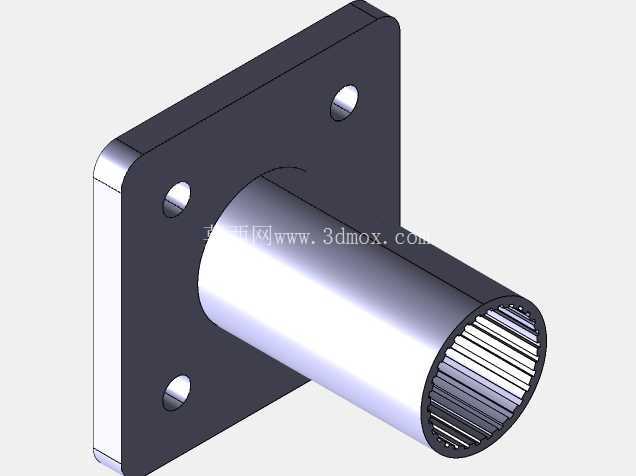

从功能特性来看，轴体两端设计有方形法兰安装面，法兰上预留的安装孔位可直接与车轮轮毂的连接位对位锁紧，无需额外加装转接轴套，能减少装配环节的同轴度累积误差；中部链轮采用齿形淬火处理的结构设计，啮合过程中可承受链条传动带来的周期性冲击载荷，链轮与轴体之间通过键连接实现周向固定，配合轴向锁紧挡圈避免链轮在大扭矩输出时出现轴向窜动。轴体本身采用等直径圆钢加工成型，表面做防锈镀层处理，可适应户外场地多尘、潮湿的使用环境，降低日常维护的频次。

设计过程中优先考虑了安装边界的适配性，两端法兰的安装孔位间距匹配常规10寸、12寸卡丁车车轮的轮毂安装尺寸，轴体总长度适配1100mm-1200mm轮距的卡丁车车架安装位，链轮的安装位置居中设置，保证两侧轴段的受力长度基本一致，减少单侧受力过大带来的轴体弯曲变形风险。链轮的齿数选型匹配常用的卡丁车发动机输出链轮传动比，兼顾低速起步扭矩和中高速行驶的转速需求，齿形轮廓按照标准滚子链的啮合参数设计，保证链条与链轮啮合时的接触面积均匀，避免局部应力集中导致的齿面过早磨损。

结构建模时严格按照实际装配关系做了公差匹配，轴体与链轮内孔的配合选用过渡配合公差，既保证装配时的可操作性，也能避免运行过程中出现配合松动；两端法兰与轴体的连接位置做了圆角过渡处理，减少应力集中点，提升轴体在交变载荷下的疲劳强度。整个组件的结构没有冗余设计，所有零件均可采用常规机加工工艺实现，不需要特殊定制的加工设备，适合小批量配套生产或者卡丁车维修场景的替换配件加工。

实际装配时，轴体穿过车架上的两个轴承安装位，轴承位的轴段直径略小于两端法兰和链轮安装位的直径，形成轴向定位台阶，装配时可直接将轴承抵靠在台阶面上，不需要额外加工定位卡槽，简化了轴体的加工工序。链轮的键槽位置与两端法兰的安装孔位做了角度对位，保证装配后车轮的角度与链轮齿位的对应关系符合设计要求，避免装车后出现链条偏磨、车轮跑偏的问题。

从使用场景的适配性来看，这套组件的载荷设计完全满足低速休闲卡丁车的使用需求，不需要承受高速重载车辆的极端载荷，因此在保证结构强度的前提下尽可能控制了零件重量，轴体采用空心结构设计的预留空间也可根据实际载荷需求调整为实心轴，适配不同动力等级的车型改装需求。日常维护时只需要定期检查链轮的磨损情况、法兰连接螺栓的锁紧力矩以及轴体与轴承配合位的润滑状态，即可保证长期稳定运行，不需要复杂的维护工序。
