MQ-1捕食者察打一体无人机结构设计

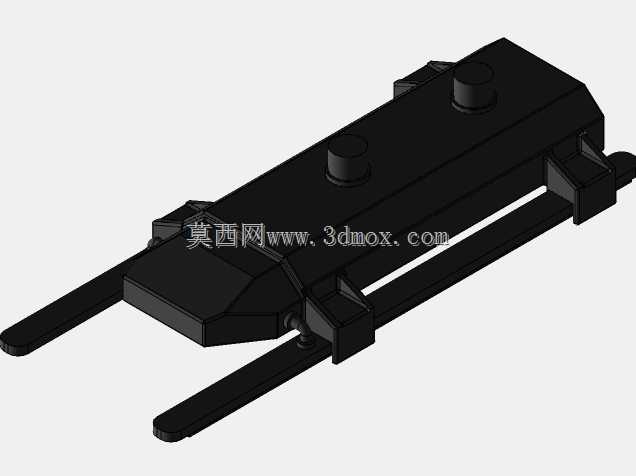

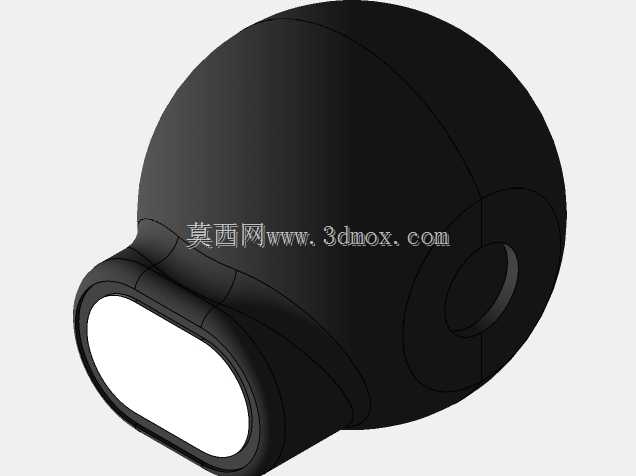

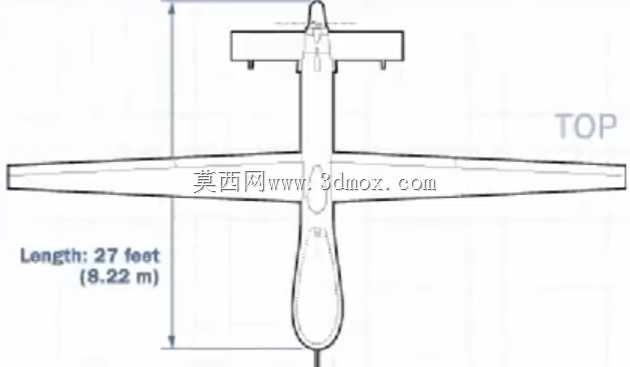

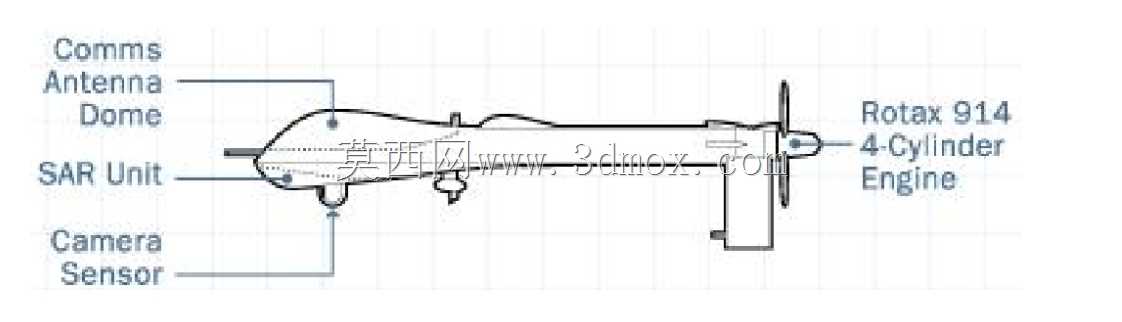

该模型还原的MQ-1捕食者无人机，是长航时中低空察打一体装备的典型代表，在前线战术侦察、精确对地打击任务场景中应用广泛，可在非对称作战、边境巡逻、目标定点清除等任务中承担核心作战节点作用，无需飞行员抵近危险空域，大幅降低作战人员伤亡风险。从实际用途来看，该机型最初设计定位为战术侦察平台，后续通过加装武器挂架实现察打一体能力，可挂载轻型空地导弹完成对地面轻型装甲目标、零散作战人员、简易工事的精确打击，同时可通过机载光电转塔完成长时间区域监视、目标指示、毁伤效果评估等配套任务，续航时长可支撑跨昼夜任务执行，起降条件要求低，可在简易野战跑道完成起降作业。从功能特性来看，该机型采用平直翼大展弦比布局，适配低速长航时飞行需求，尾翼采用倒V型设计，兼顾航向与俯仰操纵效率，同时减少尾翼结构重量与气动阻力，机身采用流线型截面设计，从机头光电设备舱到机尾发动机舱逐步收窄，降低巡航阶段的气动阻力。模型还原了机身中部的可收放起落架结构，前起落架位于机头下方，主起落架位于机翼根部下方，收起后可完全埋入机身与机翼内部，减少飞行过程中的附加阻力；机翼下方设置的武器挂点可适配对应型号的空地导弹，模型中还原了挂载导弹的结构接口与导弹自身的气动外形，导弹尾翼、弹体导引头段的结构特征均做了还原。从设计思路来看，建模过程优先保证气动外形的曲面连续性，机身主体采用多段曲面放样构建，保证不同截面之间的顺滑过渡，机翼与机身的衔接位置做了曲面融合处理，避免出现气动干扰阻力；尾翼与机身的连接位置、挂架与机翼的连接位置均做了结构加强特征的还原，符合实际装备的受力设计逻辑。外形尺寸方面，该机型实际翼展较大，机身长细比适配低速飞行需求，模型中各部件的比例严格参照实机参数设置，机头光电舱的球形轮廓、机尾螺旋桨的桨叶外形、机身各段的检修口盖特征均做了对应还原，安装边界上，机翼与机身的对接位置、起落架的收放行程空间、挂架与导弹的安装间隙均按照实际装配关系预留，可用于后续的气动仿真分析、结构受力校核、展示模型3D打印等场景，建模过程中对曲面曲率做了连续校验，避免出现曲面褶皱、曲率突变等问题，保证模型可直接导入仿真软件做后续工程分析。
