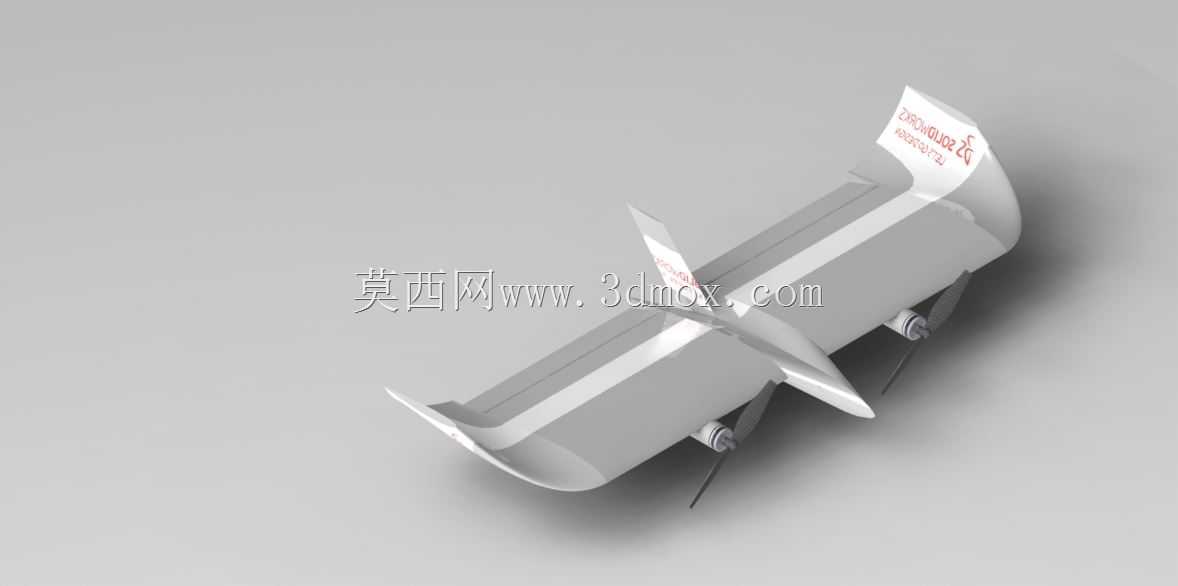

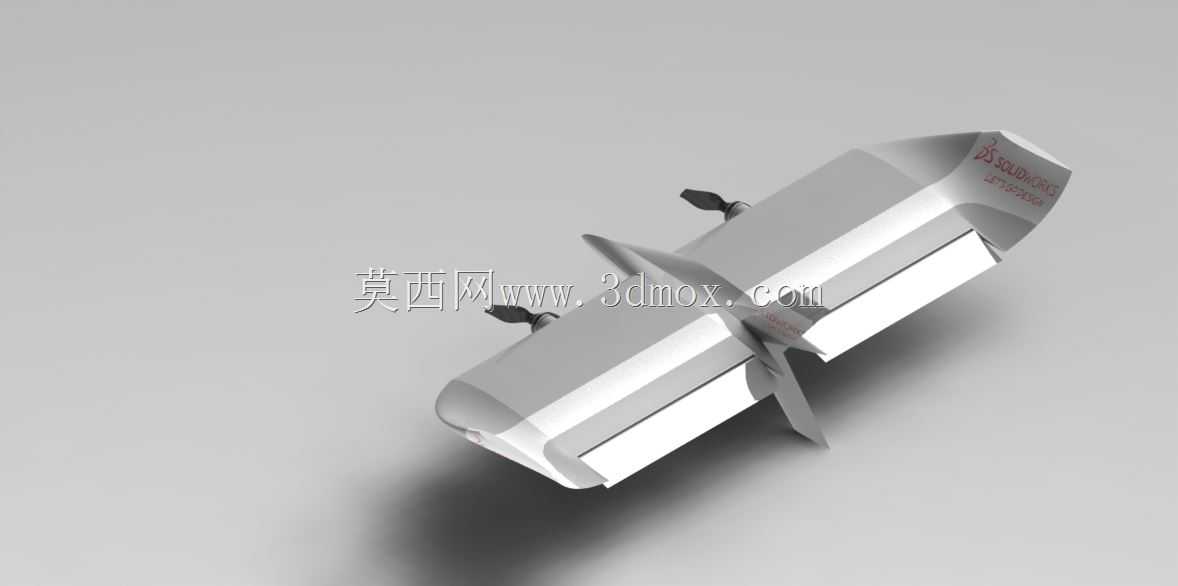

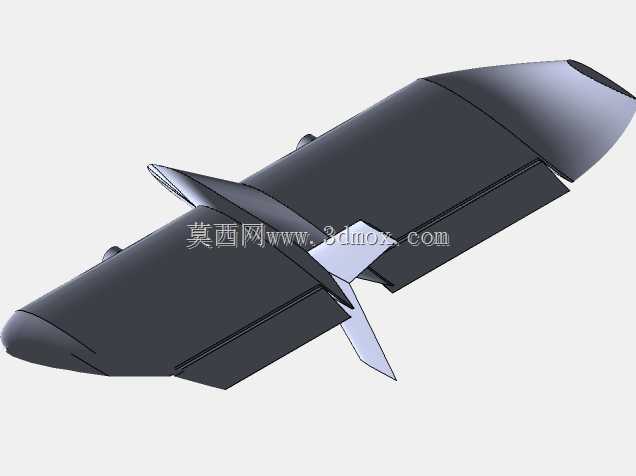

带副翼垂直起降固定翼无人机结构设计

这款垂直起降飞行器的结构设计，核心围绕垂直起降与水平巡航两种飞行模态的平滑切换展开，在气动布局上做了大量针对性优化。从实际作业场景来看，这类构型的飞行器可适配林区巡检、边境线巡查、小范围航测等需要长航时作业，同时对起降场地要求极低的任务场景，不需要专用跑道，仅需数平米平整场地即可完成起降作业，相比多旋翼飞行器巡航效率更高、滞空时间更长，相比常规固定翼又摆脱了起降场地的限制。

在功能特性设计上，机身采用翼身融合的修形设计，尽可能降低巡航阶段的诱导阻力，副翼布置在主翼后缘外侧，兼顾垂直起降阶段的姿态配平与水平飞行阶段的滚转操纵，避免额外增设操纵面带来的结构重量增加。动力系统的安装位置经过多轮迭代调整，垂直起降动力单元布置在机身重心对称位置，确保起降阶段升力合力与重心重合，减少姿态修正的动力损耗，巡航推进动力则布置在机身尾部中轴线位置，避免螺旋桨气流干扰主翼气动效率。

设计过程中针对过渡飞行阶段的流场变化做了专项CFD仿真验证，重点校核了从悬停到前飞加速过程中，不同来流速度下机身、机翼、动力单元之间的气流干扰情况，调整了机翼安装角与机身截面修形，避免过渡阶段出现升力突变导致的姿态失稳。从安装边界来看，整机结构预留了动力单元、飞控模块、电池舱、任务载荷舱的安装空间，各舱段的重心位置经过配平计算，确保不同载荷配置下整机重心始终处于允许的包线范围内，不需要额外增加配重即可满足飞行稳定性要求。机身结构采用模块化分段设计，机翼与机身采用快拆接口，方便运输转场时快速拆解收纳，外场作业时不需要复杂工具即可完成整机组装，结构连接位置的强度经过校核，可承受飞行阶段的气动载荷与起降阶段的冲击载荷，副翼的操纵舵机安装位预留了足够的检修空间，方便后期维护更换部件。
