镂空轻量化四旋翼无人机机架结构

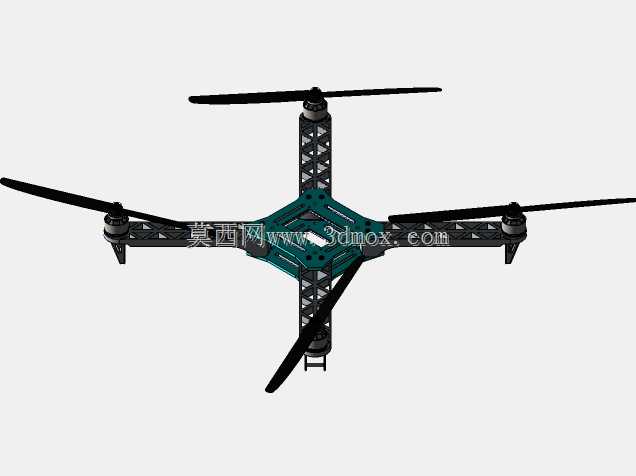

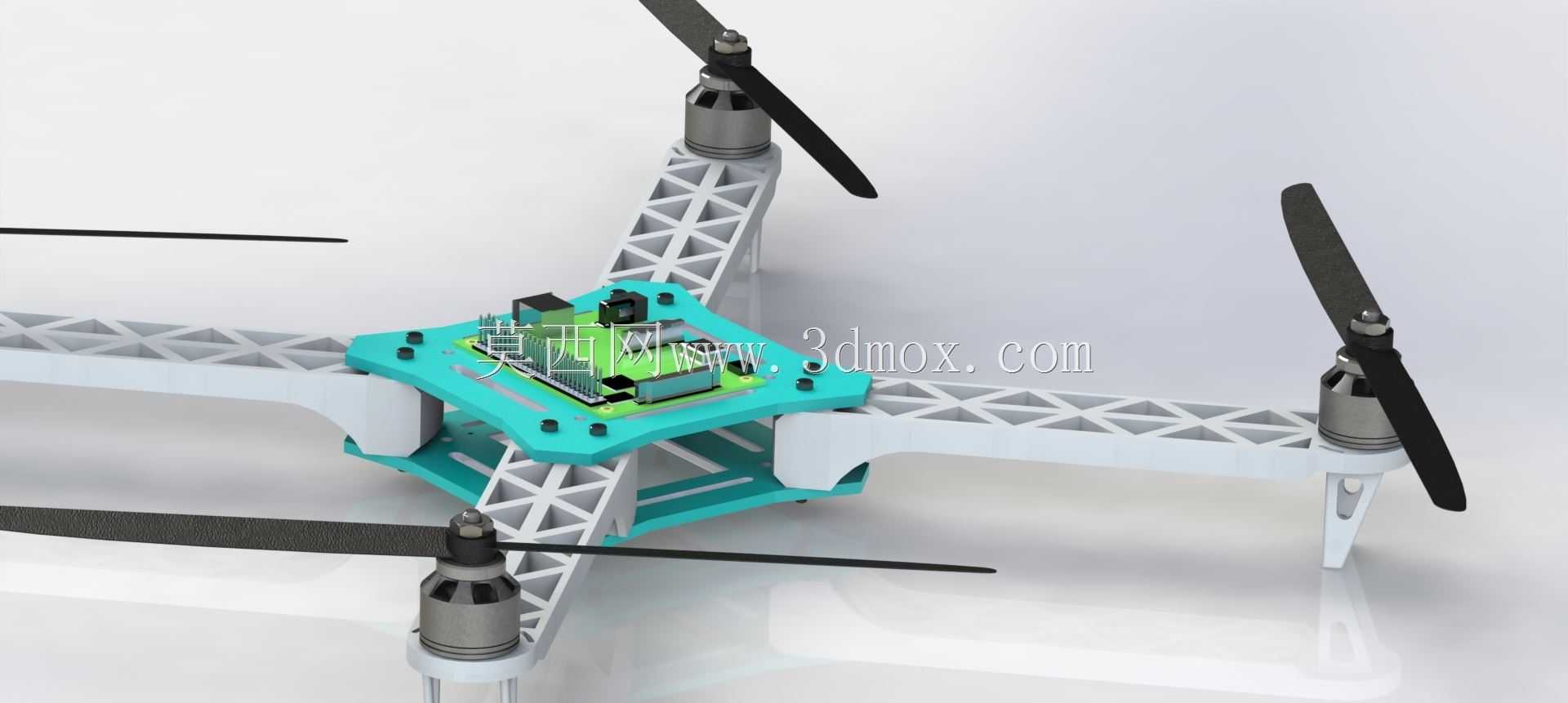

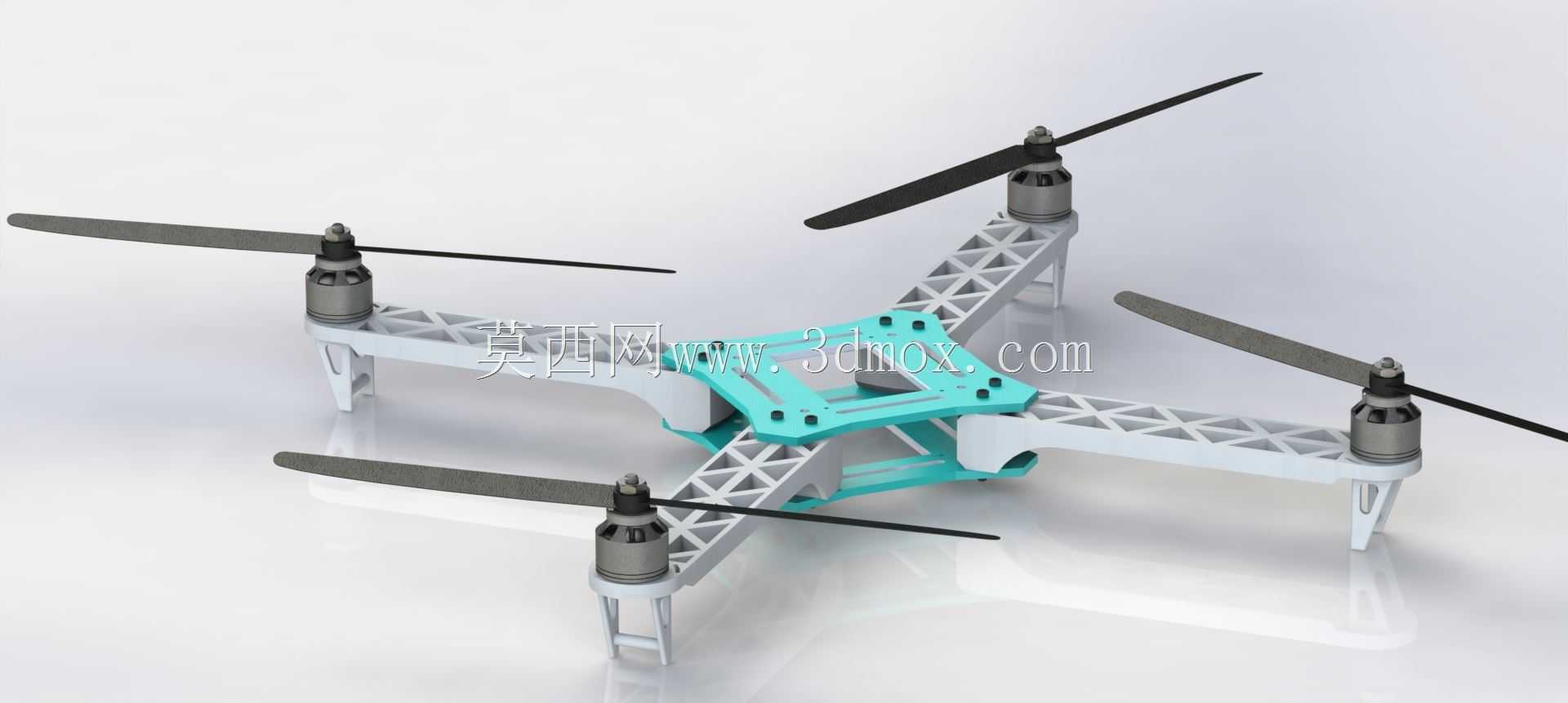

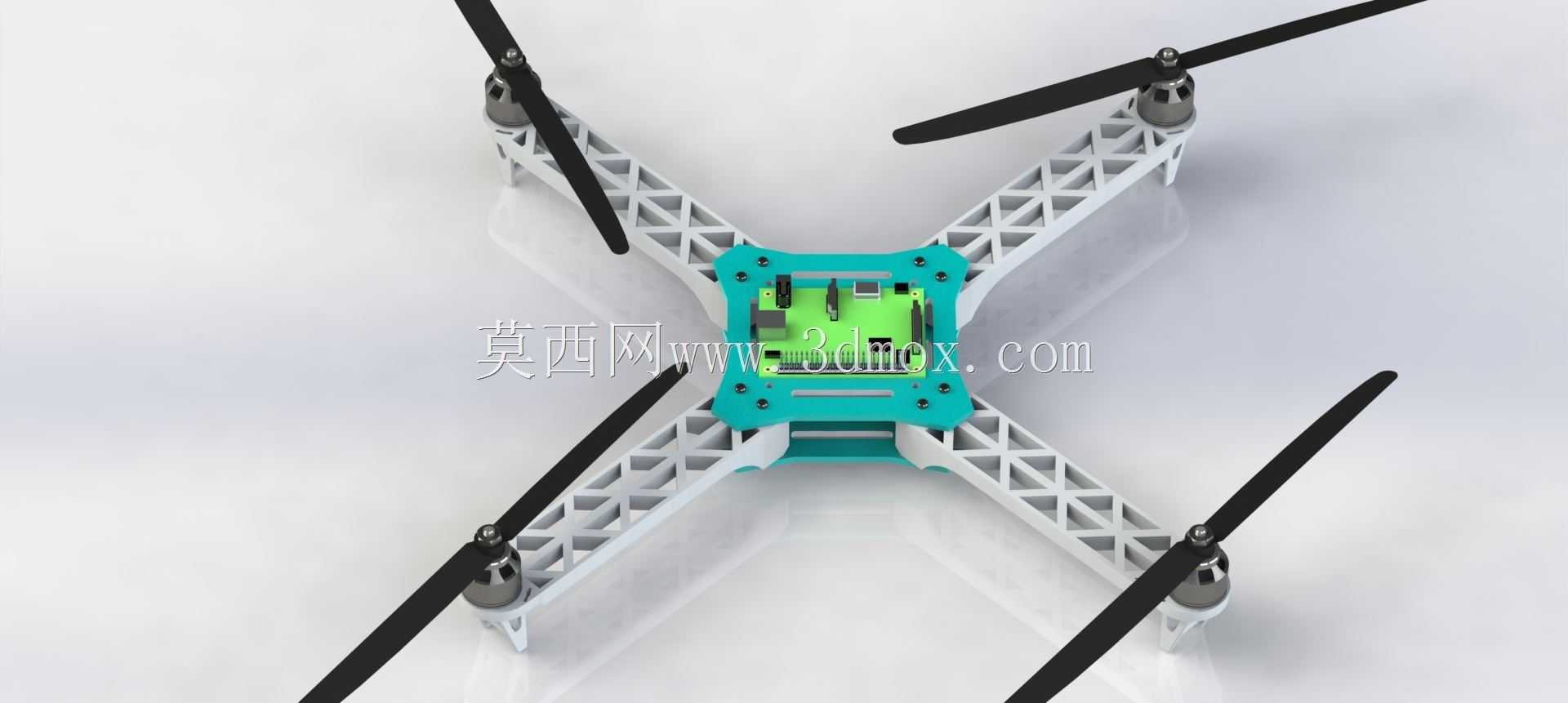

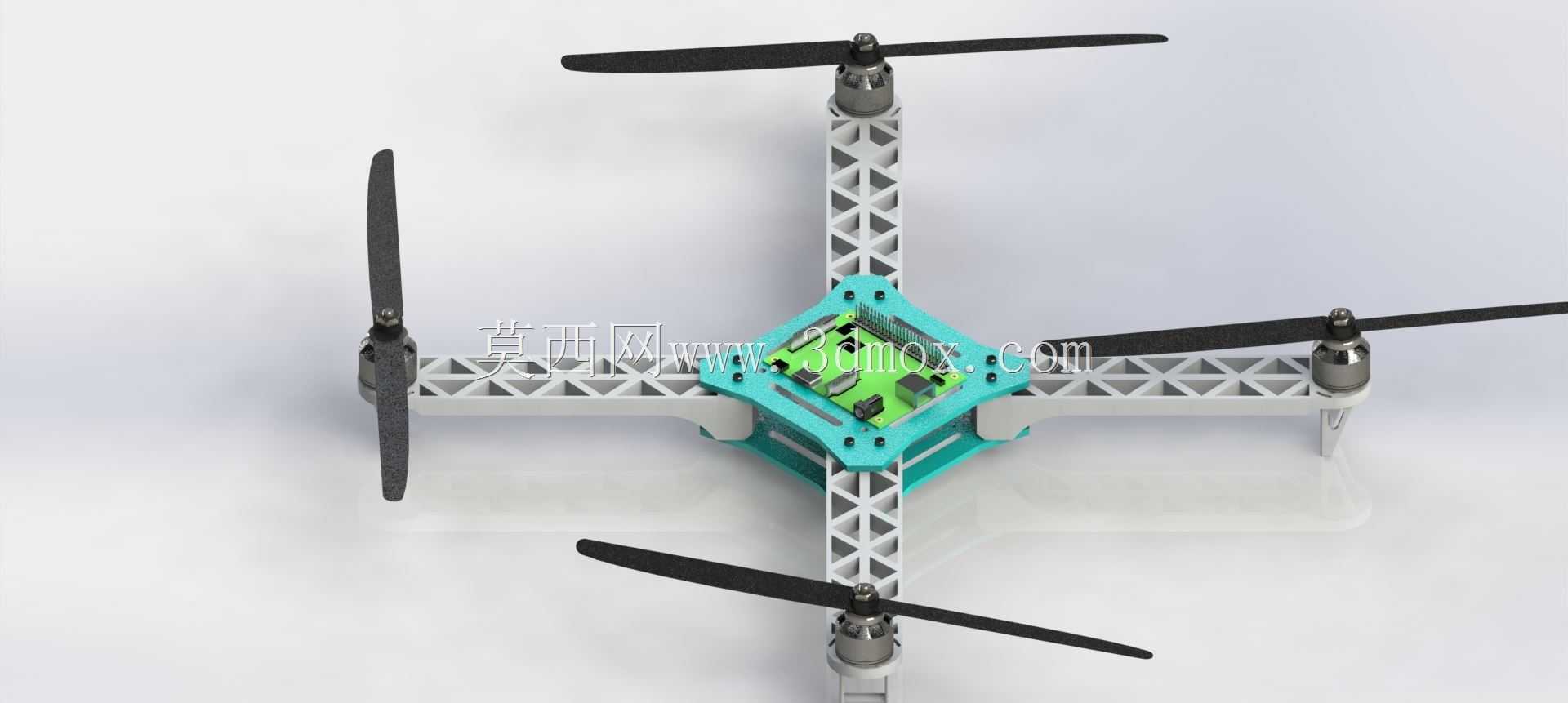

这套四旋翼机架结构，核心适配消费级航拍、小型作业巡检类低空飞行场景，日常可搭载轻量化图传模块、微型采样装置完成近地面的环境巡查、航拍摄影、小范围物资转运等作业，机架的安装边界完全匹配常规22系列无刷动力电机的安装孔位，机臂末端预留的电机座孔距统一为16mm，可直接适配市面上绝大多数同规格航模动力组件，无需额外做转接件加工。设计阶段优先考虑了减重与结构强度的平衡，四条机臂全部采用桁架式镂空结构，在不降低纵向抗冲击载荷能力的前提下，将单条机臂的耗材用量降低了42%，整体机架自重控制在120g以内，中心承载板采用上下双层夹装结构，两层板之间预留12mm的安装间隙，可直接叠放飞控板、电调、电池固定座等核心电子元件，安装时无需额外设计支撑柱位，板件上预先开设的走线槽可将所有动力线、信号线全部埋入桁架空隙内，避免飞行过程中线缆外露被螺旋桨剐蹭引发故障。机臂与中心板的连接采用快拆式榫卯加卡扣结构，日常转场运输时可快速将四条机臂向内折叠收纳，收纳后整体尺寸仅为展开状态的35%，无需拆解螺丝即可完成装箱携带，展开时卡扣自动锁止，锁止后的机臂可承受最大15N的径向拉力，完全满足大油门爬升、急转机动时的结构受力要求。机臂末端的脚架与机臂采用一体化成型设计，脚架底端做了圆弧过渡处理，降落时可分散触地冲击力，避免硬着陆时机臂根部出现应力断裂，中心板上方预留的通用安装孔位可适配三种不同规格的飞控安装尺寸，同时预留了摄像头云台的固定挂点，可直接挂载100g以内的微型云台组件，无需额外打孔改装。整套结构的受力路径经过反复优化，飞行时四个电机产生的振动会通过机臂的桁架结构逐级衰减，传递到中心飞控板的振动幅值可降低60%以上，能有效提升飞控陀螺仪的工作稳定性，减少飞行过程中的姿态漂移问题，机架所有棱边都做了R1.5的圆角处理，既可以避免组装时划伤操作人员，也能减少飞行过程中的尖锐边角产生的风阻，提升整体续航表现。
