星型排布活塞式径向动力输出结构

这类径向排布的活塞动力结构，最早在航空活塞动力装置上得到大规模应用，相比直列、V型排布的动力结构，它能在更小的轴向尺寸内布置更多做功单元，单圈曲轴转动可完成多次做功循环，动力输出的平顺性更优，同时整体结构的迎风散热条件更好，不需要额外布置复杂的液冷散热管路，在早期轻型通航飞机、小型竞速载具的动力系统中十分常见。

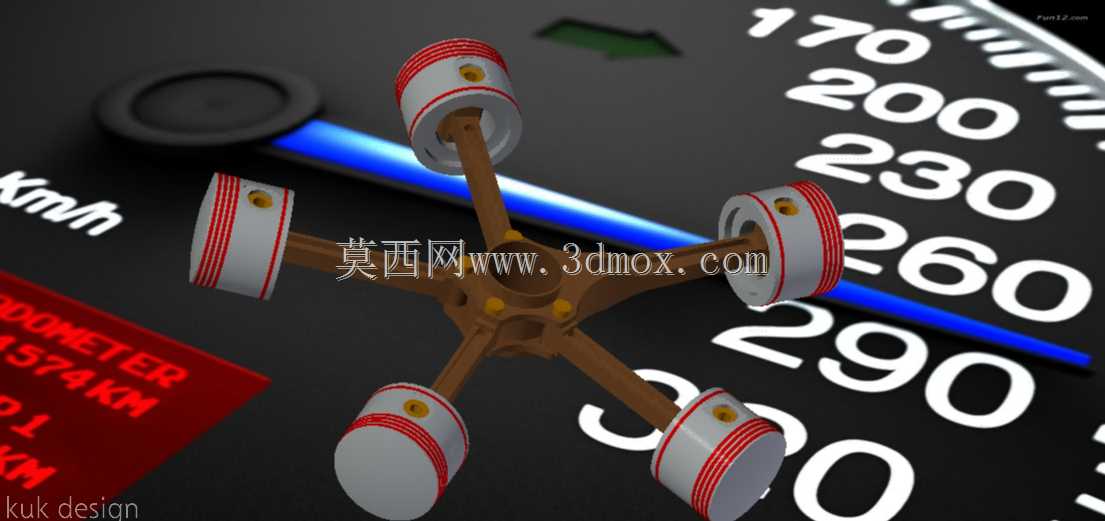

从结构设计逻辑来看，这套径向动力单元采用中心曲柄配周向均布活塞的布局，五个活塞沿曲柄回转中心呈放射状均匀排布，每个活塞通过连杆与中心曲柄销铰接，做功行程中活塞的往复直线运动通过连杆转化为曲柄的回转运动，相邻活塞的做功行程间隔均匀，能有效抵消活塞往复运动产生的一阶、二阶惯性力，降低整机运行时的振动幅值。设计时需要严格控制各活塞缸的中心轴线交汇于曲柄回转中心，避免连杆运动过程中出现附加侧向力矩，加剧活塞与缸壁的偏磨；同时要核算连杆的摆动角度范围，确保活塞运行到上止点、下止点位置时，连杆与缸壁、相邻连杆之间不存在运动干涉，预留足够的安全间隙。

在安装边界层面，这类结构的径向尺寸由活塞行程、连杆长度共同决定，轴向尺寸仅需覆盖单排活塞的厚度与曲柄的支撑宽度，相比同排量的直列动力结构，轴向安装空间可缩减60%以上，非常适合对轴向安装尺寸有严格限制的动力场景。实际应用中，这类结构除了航空领域，也可适配小型固定式动力机组、模型动力装置、教学演示教具等场景，能直观展示活塞式内燃机的曲柄连杆运动逻辑，帮助从业者理解往复式动力的做功原理。

结构细节上，活塞外侧预留了活塞环的安装槽位，可对应安装气环与油环，保证做功腔的密封性；曲柄中心设置有润滑油道接口，可向各连杆铰接位置输送润滑介质，降低运动副的磨损速率；各缸的进排气接口可沿周向统一布置，简化进排气歧管的排布路径，减少整机的外接管路数量。需要注意的是，这类径向结构的缸体加工需要保证各缸孔的位置度公差，确保各缸轴线的交汇精度，否则会导致连杆受力不均，缩短运动部件的使用寿命。
