空客航空涡扇发动机外观结构展示

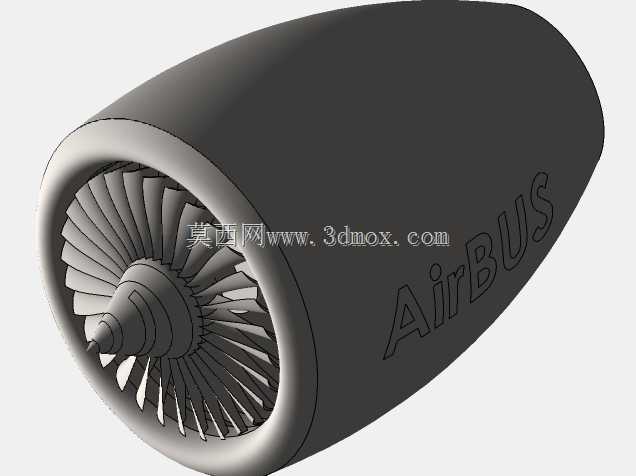

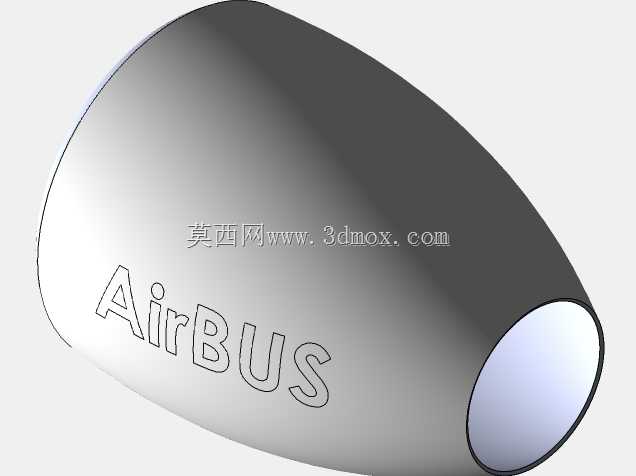

该模型还原的大涵道比涡扇发动机，是民用干线客机的核心动力单元，主要承担空中客车系列民航客机的飞行推力输出任务，在民航运输领域承担着保障航班巡航、爬升、进近全阶段动力供给的核心作用，其性能直接决定了客机的航程、燃油效率与飞行稳定性。从设计思路来看，建模过程优先还原了发动机短舱的气动外形特征，短舱外轮廓采用流线型纺锤体设计，表面预留了AirBUS标识的蚀刻结构，能够匹配机翼吊装时的气动减阻需求，避免飞行过程中短舱与机翼气流产生额外干扰。进气道唇口采用圆弧过渡结构，可在不同飞行迎角下保证进气道内流场均匀性，减少压气机入口的气流畸变，提升核心机工作稳定性。风扇段采用多叶片等距排布结构，叶片叶型采用宽弦设计，建模时还原了叶片的扭角特征与叶尖间隙控制结构，这部分结构直接决定了发动机的进气效率与外涵道推力占比，大涵道比设计下外涵道可贡献八成以上的巡航推力，是民航发动机降低油耗的核心设计点。从安装边界来看，短舱尾部的收敛型喷口轮廓与外涵道排气段结构，匹配机翼吊挂的安装接口位置，建模时预留了吊挂连接的安装面参考，可直接用于机翼动力段的装配模拟，短舱最大直径、总长度的比例严格参照实机缩放，能够满足整机数字样机的装配干涉检查需求。在实际工程应用中，这类发动机模型可用于航空类专业的教学演示，帮助学员直观理解涡扇发动机的外部结构组成，也可用于民航维修领域的岗前培训教具，辅助地勤人员快速识别发动机外部检查点位；在结构设计场景中，该模型可作为民航飞机总体布局设计的动力段占位模型，用于校核发动机与机翼、起落架的位置关系，避免总体布置阶段出现结构干涉。建模过程中采用基础零件与部件组合的搭建方式，将短舱壳体、风扇转子、进气道唇口、尾喷口等部件拆分建模，各部件间保留了合理的装配间隙，符合实际产品的装配逻辑，可直接用于拆解动画制作，展示发动机的外部模块组成。短舱外表面的光滑度处理符合航空部件的气动设计要求，没有多余的凸起结构，所有外部轮廓的曲率变化均满足高速飞行时的层流控制要求，能够减少飞行过程中的摩擦阻力。
