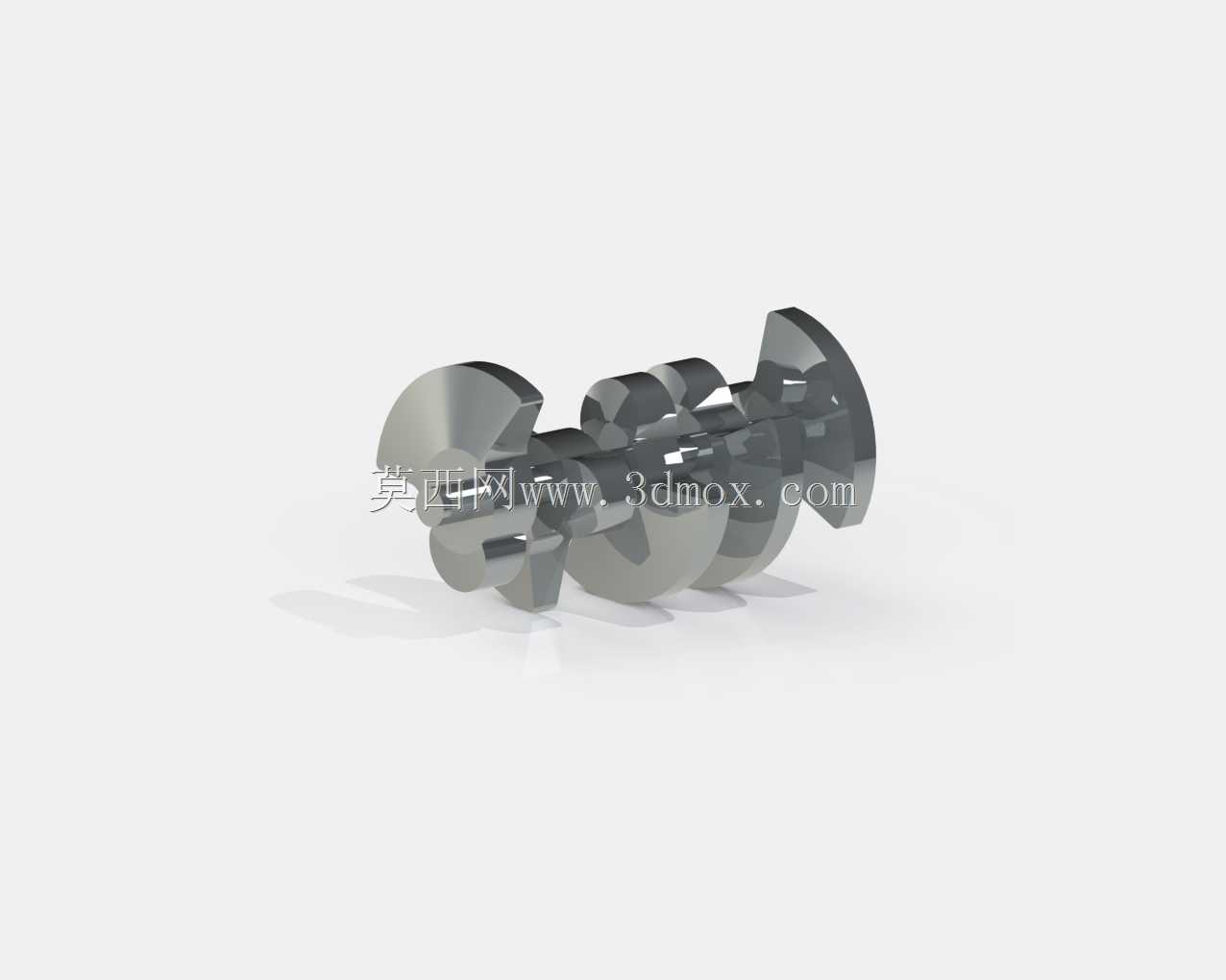

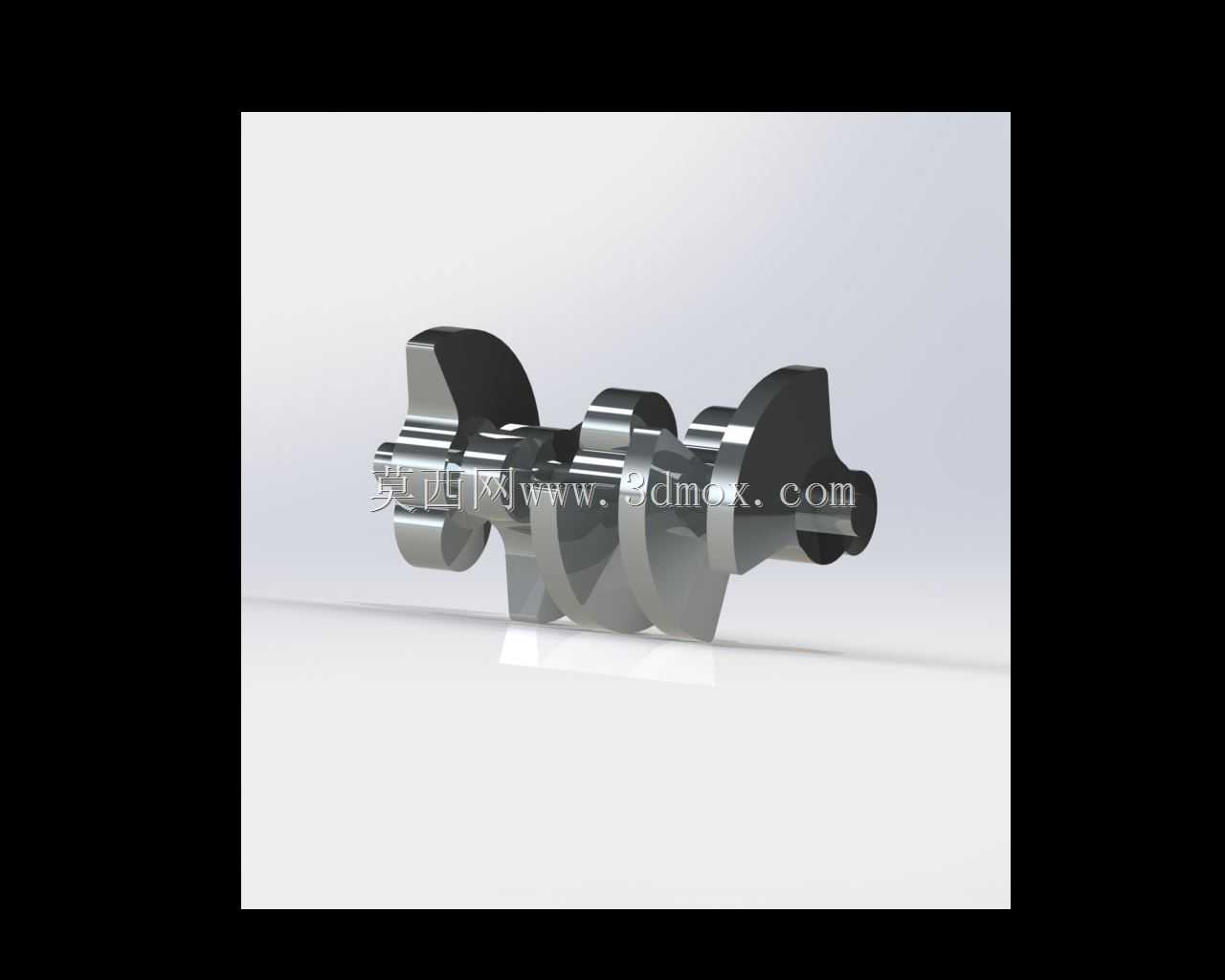

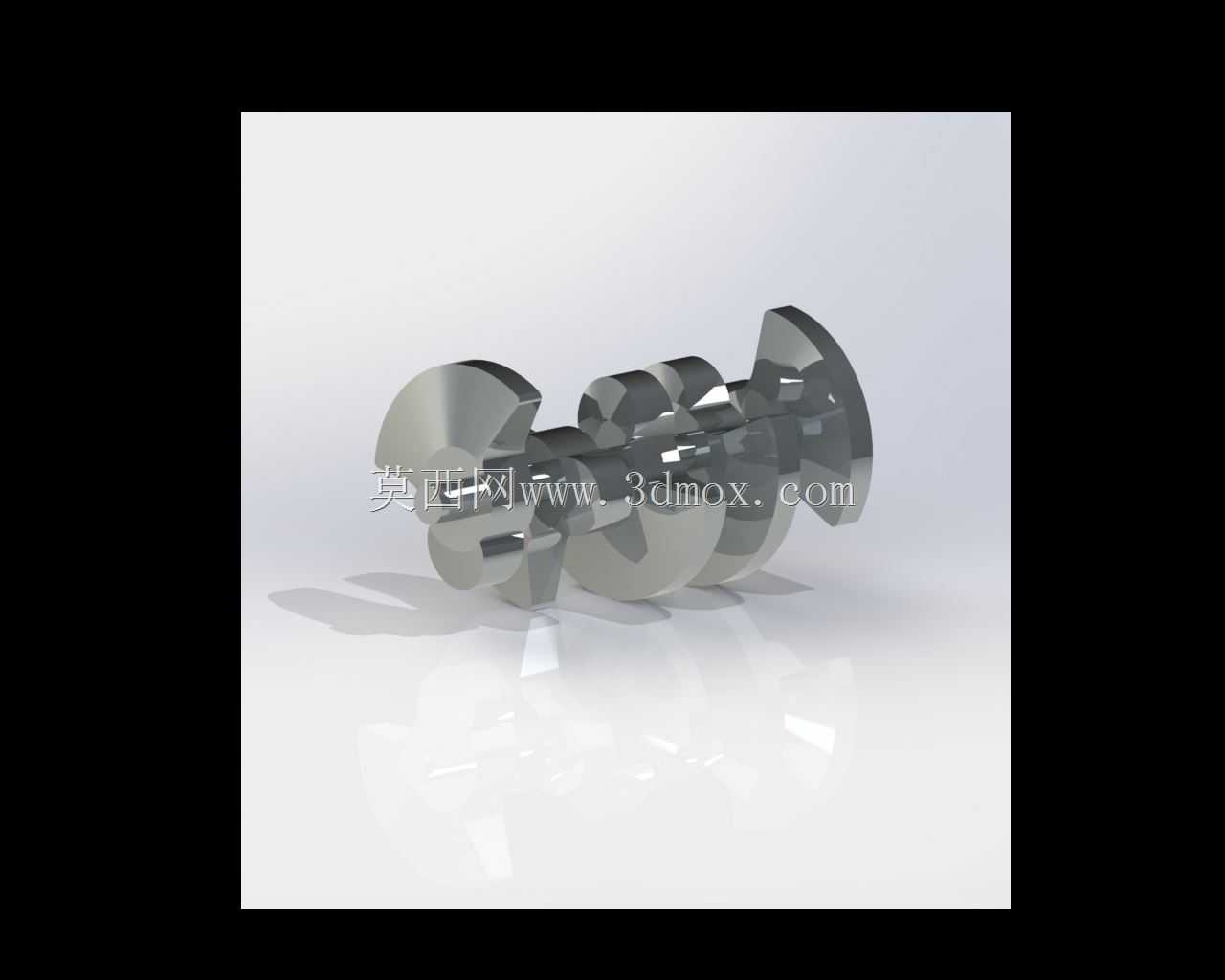

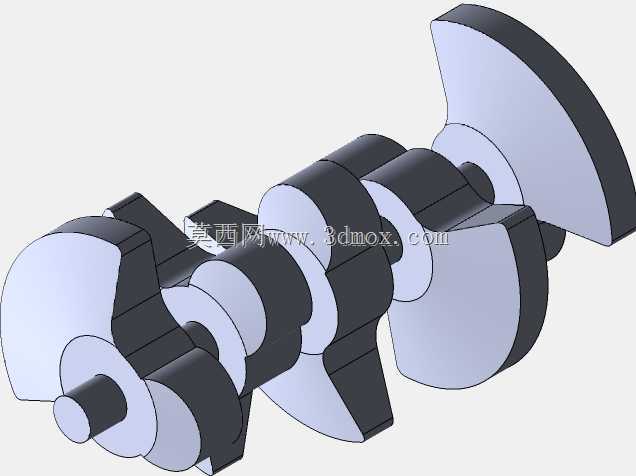

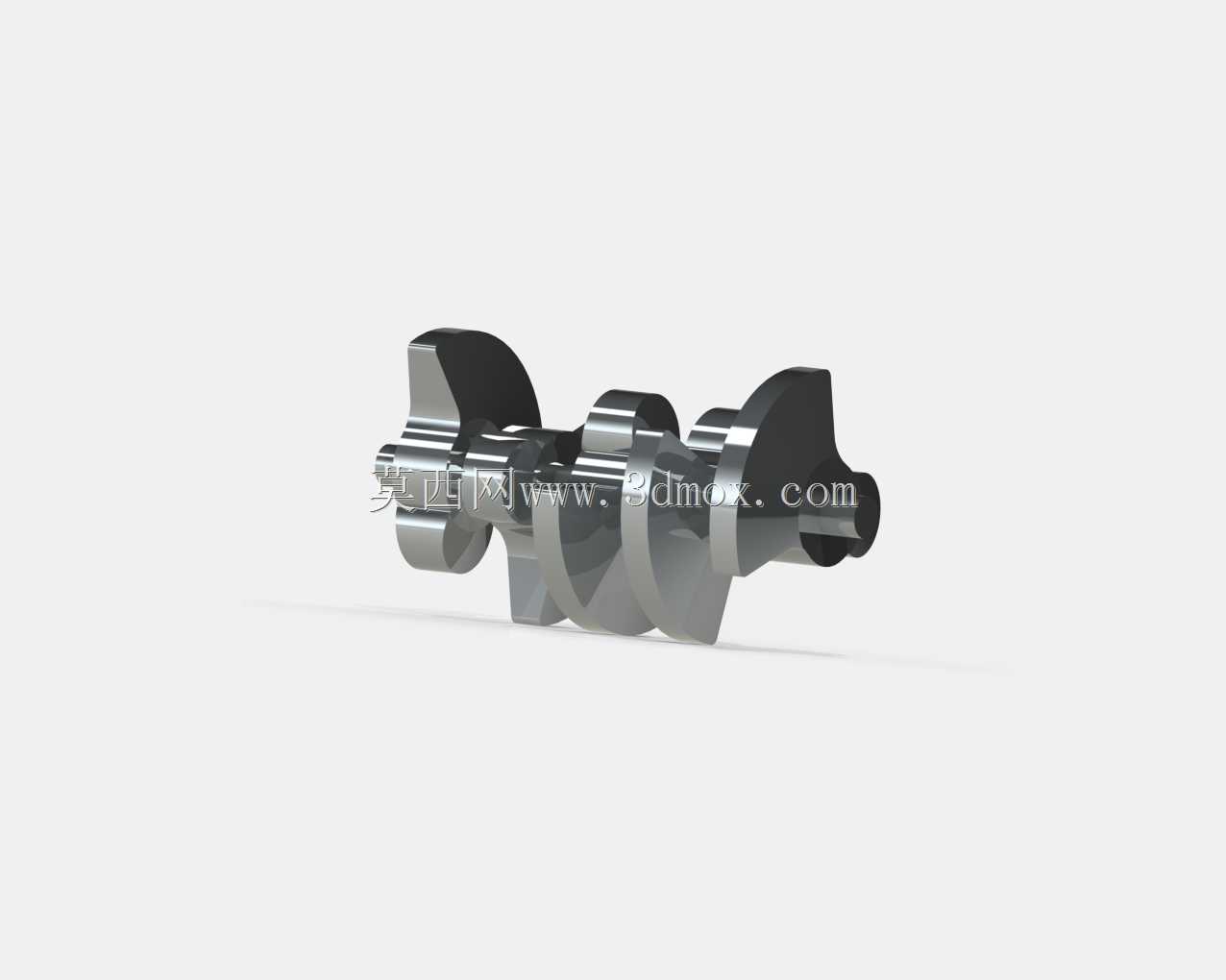

内燃机用多拐曲轴结构三维设计

在往复式内燃机的动力传递链路里，曲轴是承接活塞往复运动、转化为旋转扭矩输出的核心承载部件，其结构合理性直接决定整机的运转平顺性、疲劳寿命与动力输出效率。这款多拐曲轴的结构设计，首先匹配的是直列多缸内燃机的缸心距排布要求，各曲柄销的相位角严格按照对应缸数的点火间隔角设置，保证各缸做功冲程的冲击力能够均匀叠加在输出端，避免出现扭矩输出的大幅波动，降低整机运转时的振动水平。从结构细节来看，曲轴的主轴颈与曲柄销均采用等半径过渡圆角设计，圆角区域经过结构强化处理，能够有效分散曲轴运转时承受的交变弯曲应力与扭转应力，避免应力集中导致的轴颈断裂风险，这一设计细节直接对应内燃机高转速工况下的疲劳强度要求。主轴颈的直径与长度参数，是按照对应机型的轴承座安装边界确定的，装配时可直接匹配标准规格的轴瓦，轴颈表面的粗糙度与圆柱度公差在建模时预留了精加工余量，能够满足后续磨削加工的工艺要求。曲柄臂的外形采用了轻量化的非对称结构，在保证结构刚度满足最大爆发压力承载要求的前提下，尽可能去除非承载区域的材料冗余，降低曲轴整体的转动惯量，减少内燃机加速过程中的惯性损耗，同时也能平衡各曲柄销的旋转质量，降低曲轴动平衡校正的工艺难度。这款曲轴的输出端设置有标准的法兰连接结构，可直接匹配飞轮与离合器总成的安装接口，输入端的轴颈结构预留了正时齿轮、机油泵驱动齿轮的安装位，各润滑油道的走向在三维模型中做了完整的贯通设计，能够保证主轴颈与曲柄销在运转过程中得到持续的压力润滑，避免干摩擦导致的轴瓦烧蚀故障。在实际选型应用中，这类曲轴可适配小排量通用汽油机、小型柴油机的动力总成，广泛应用于通用动力设备、小型工程机械、农用机械的动力单元，建模过程中各安装面的形位公差、配合尺寸均参照内燃机设计规范设置，可直接用于后续的工程图生成、工艺仿真与装配干涉检查，减少结构设计阶段的反复修改工作量。
