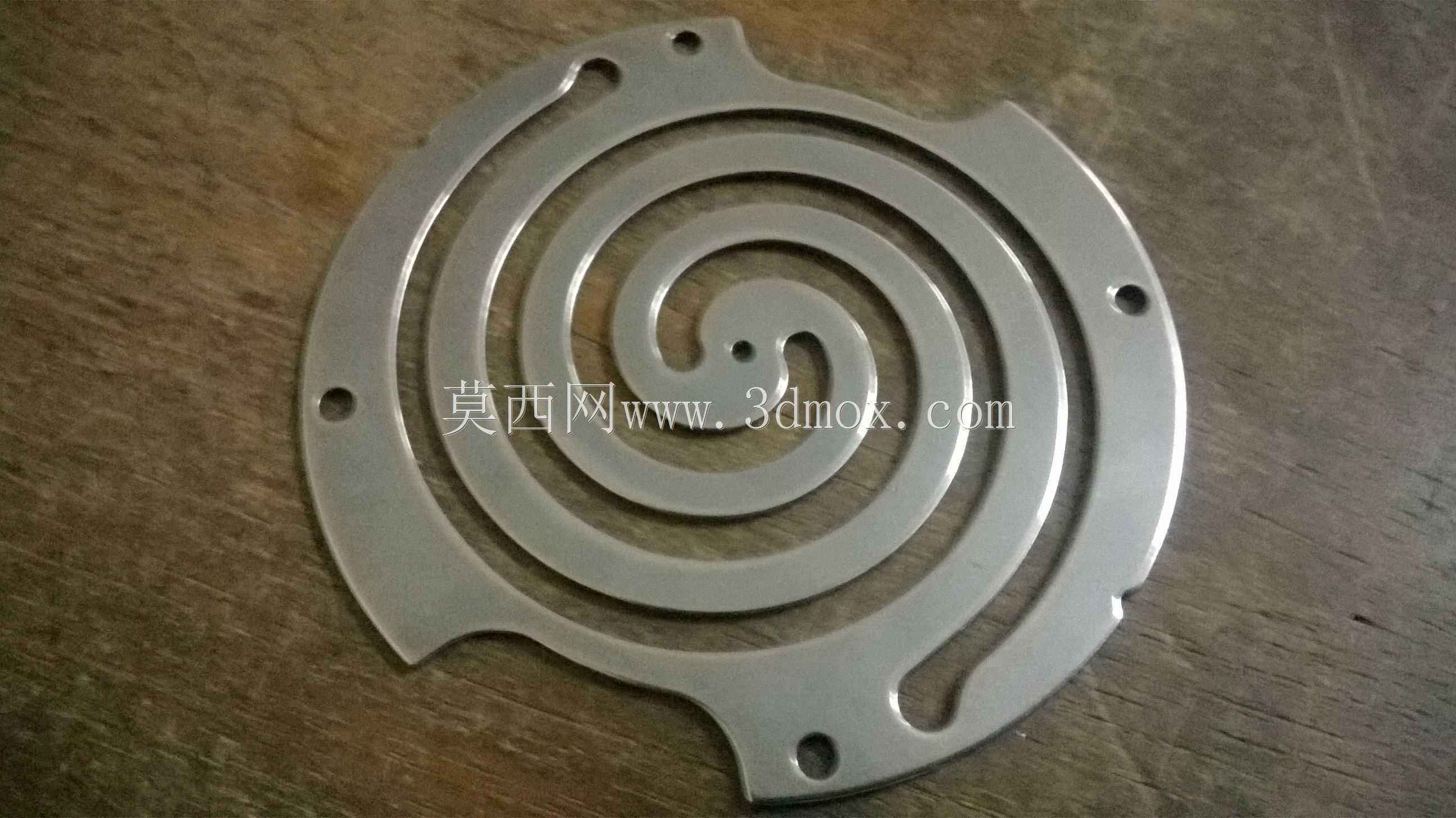

空间制冷设备用柔性涡卷轴承结构

该柔性轴承主要配套空间及军用微型FPFD斯特林制冷机使用，作为制冷机内部的核心功能部件，同时承担弹性元件与支承轴承的双重作用，是保障制冷机长周期稳定运行的关键结构。不同于常规刚性轴承的设计逻辑，该部件在径向承载维度具备接近无限刚度的特性，可完全承受制冷机运行过程中活塞、置换器传递的重力载荷与冲击载荷，避免核心运动部件出现径向超差位移；而在轴向维度则保留可控的弹性变形能力，允许活塞与置换器在工作行程内产生规定范围的轴向位移，匹配制冷机15Hz直线电机驱动下的往复运动需求，保障冷腔容积变化符合制冷循环的设计参数。

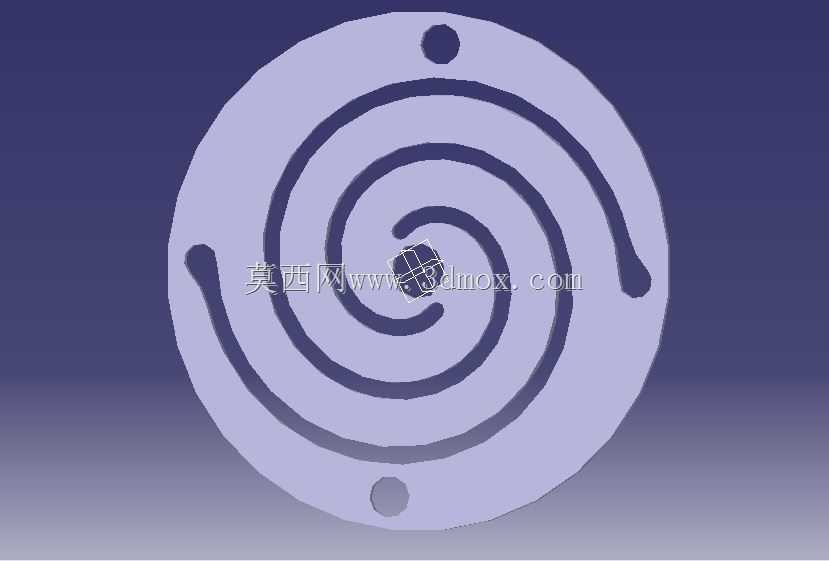

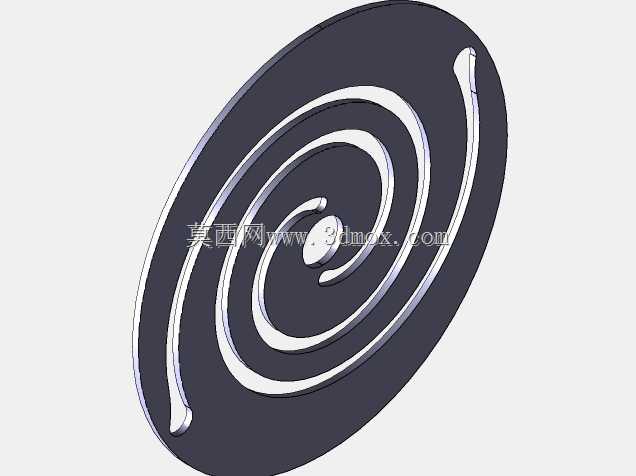

从结构设计逻辑来看，该轴承采用涡卷形弹性体构型，涡旋型线经过多轮迭代优化，每一圈涡臂的厚度、曲率半径都经过刚度匹配计算，既保证径向支承的刚性阈值满足冲击工况要求，又让轴向弹性系数精准匹配驱动机构的出力特性，避免运动过程中出现卡滞、谐振或位移超差问题。涡卷结构的末端做了圆弧过渡处理，消除应力集中点，让交变载荷下的应力分布更均匀，延长部件的疲劳寿命，满足长周期无故障运行的使用要求。

在安装边界层面，该轴承的外圈与制冷机缸体的安装止口采用小间隙配合，定位基准面的平面度公差控制在微米级，避免安装偏斜导致的涡臂受力不均；内圈与活塞驱动组件的连接部位设计有定位止口，保证同轴度误差在允许范围内，防止运动过程中出现偏磨。轴承的整体轴向高度根据制冷机的内部安装空间做了适配，预留的轴向变形行程完全覆盖活塞与置换器的工作行程，不会出现运动干涉问题。

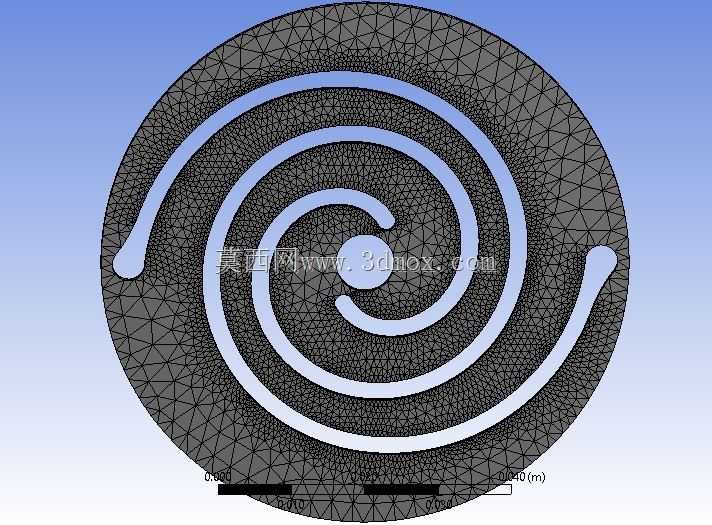

实际应用场景中，该轴承需要在无额外润滑的空间环境下长期工作，因此型面设计时充分考虑了摩擦磨损特性，配合表面的粗糙度参数经过严格设定，配合选用适配的固体润滑涂层，可在真空、宽温域的极端环境下保持稳定的支承与弹性性能。设计过程中针对径向刚度、轴向刚度、疲劳寿命三个核心指标做了多轮仿真验证与实物测试，确保径向位移量严格控制在允许阈值内，不会导致活塞与缸体、置换器与冷腔壁面出现碰磨，同时轴向弹性力与直线电机的驱动特性匹配，降低驱动功耗，提升制冷机的整体运行效率。目前该结构仍在持续优化阶段，后续将进一步提升疲劳寿命，降低加工工艺难度，适配更多型号的微型斯特林制冷机使用需求。
