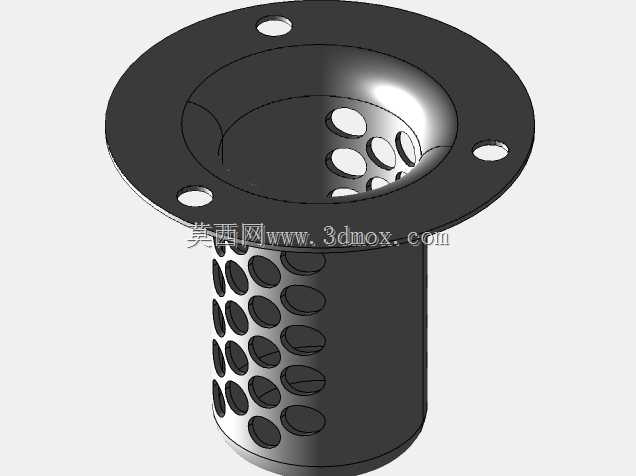

带法兰安装边多孔筒状扩散器结构设计

该扩散器主要应用于流体管路系统的末端整流环节，常见于通风排气、介质输送、气液混合等工况场景，核心作用是对进入腔体或排出管路的流体进行打散均化，避免局部流速过高造成的冲蚀、紊流噪音或是介质分布不均问题。从结构设计来看，顶部采用一体式外翻法兰安装边，法兰上均匀开设四个安装通孔，可直接通过螺栓与对接设备的法兰面锁紧固定，安装时无需额外设计转接构件，对接面贴合后可保证连接位置的密封可靠性，安装边界需预留法兰外径1.2倍以上的操作空间，方便螺栓的拧紧与后期维护拆卸。筒体部分采用等径直筒结构，底端做圆弧收边处理，避免直角结构造成的流体滞流区，筒壁上规律排布多组异形冲孔，冲孔采用类三角与半圆组合的花型排布，相邻孔位的间距经过流体仿真校核，既保证足够的通流面积，又能让通过的流体被分割成多股细流，在流出筒体后快速完成流速均化，同时这种排布方式还能保证筒体的结构强度，不会因为开孔过多造成筒体受压变形。设计过程中优先考虑了流体通过时的压损控制，开孔的总面积大于入口管路通流面积的1.5倍，避免因通流不足造成的系统背压升高，法兰与筒体的连接位置做了圆弧过渡处理，消除应力集中点，即使在长期受流体冲击或是轻微振动的工况下，也不会出现连接位置开裂的问题。实际选型应用时，需根据对接管路的通径匹配筒体的外径尺寸，法兰的安装孔位中心距要与对接端的法兰孔位完全一致，筒体插入腔体的深度要根据内部流场的需求调整，保证扩散后的流体可以均匀覆盖下游的作用区域。筒壁的开孔方向与筒体轴线垂直，流体通过孔位时会沿径向扩散，配合筒体端部的封闭结构，不会出现流体直吹下游构件的情况，可有效降低高速流体对下游设备的直接冲蚀，延长整套管路系统的使用寿命。
