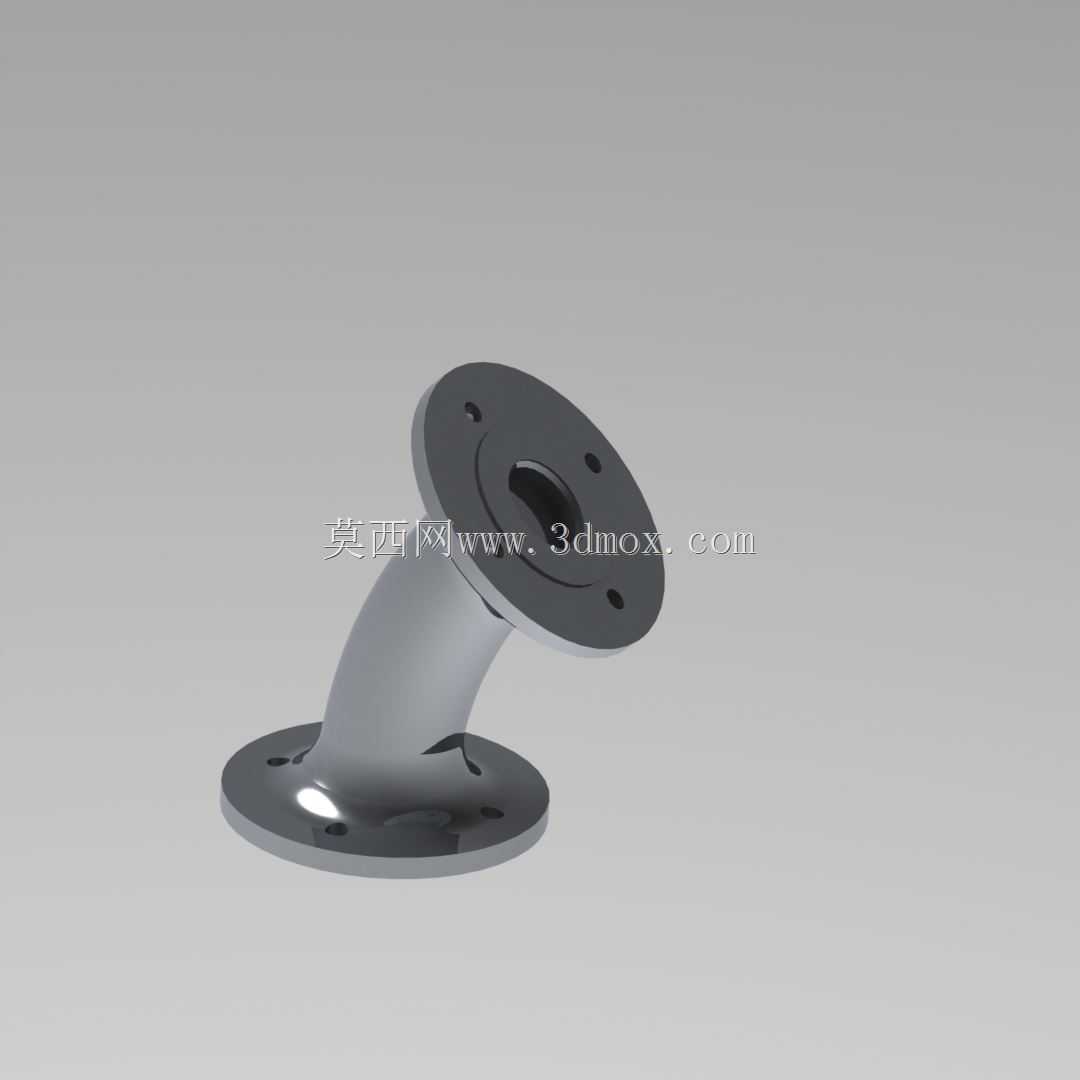

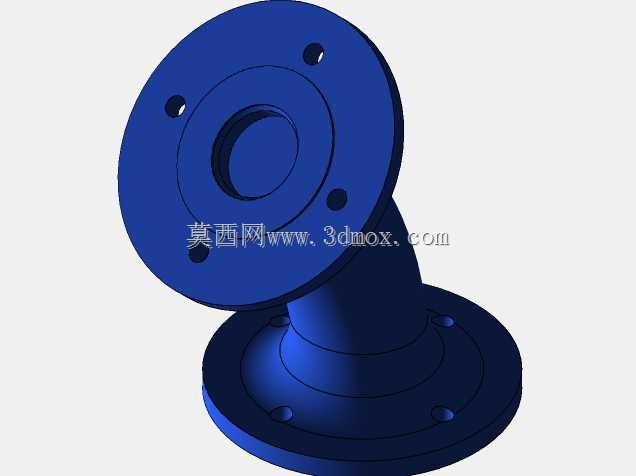

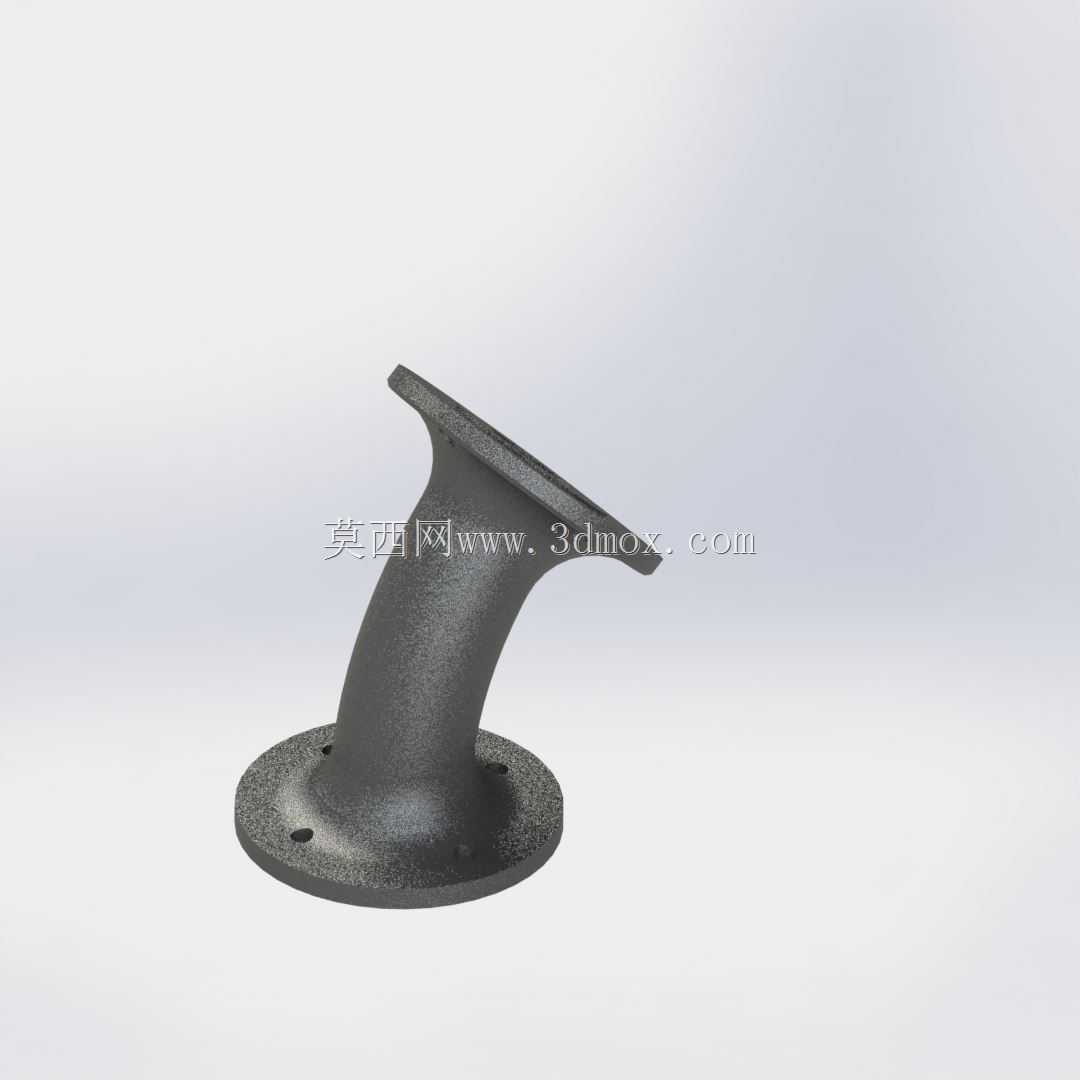

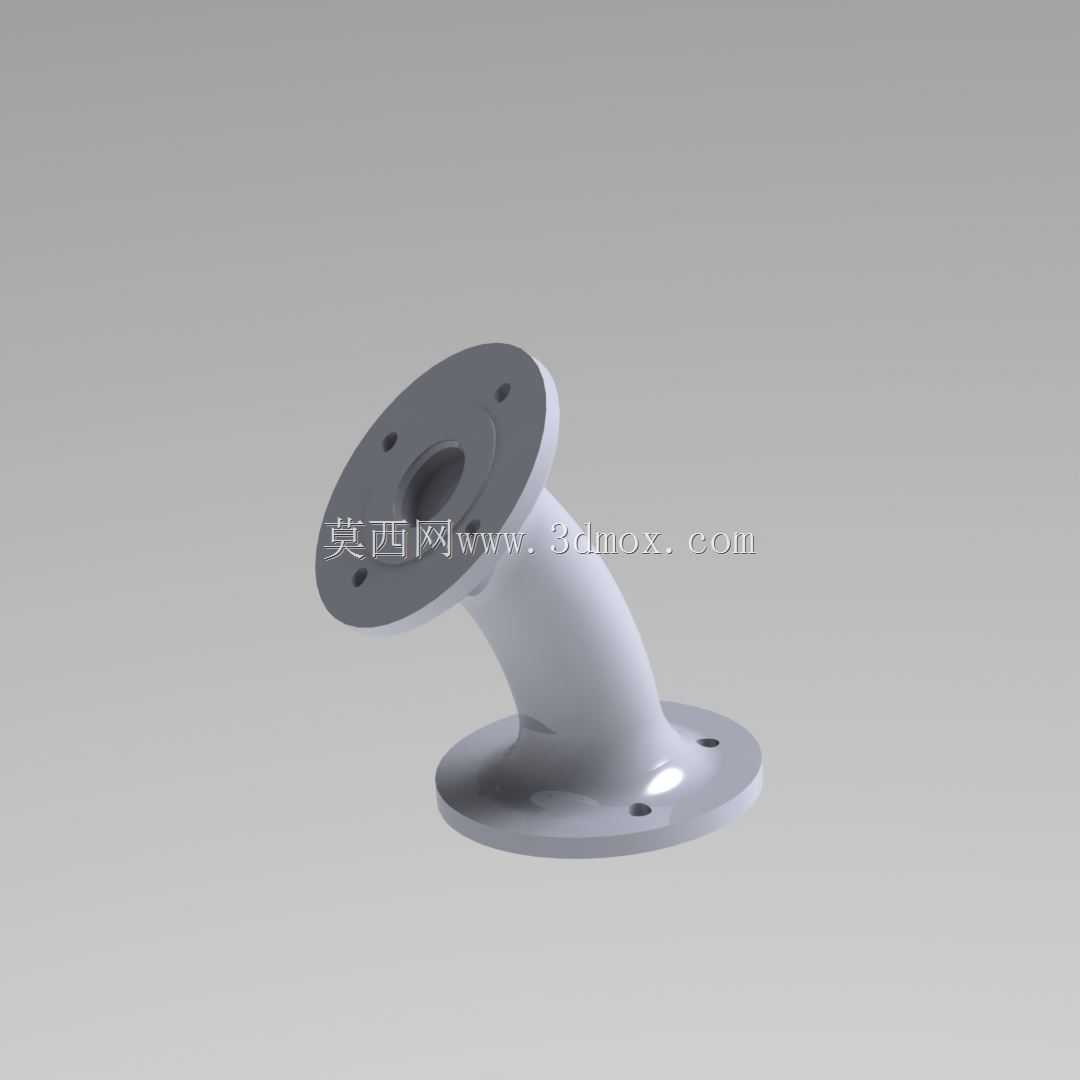

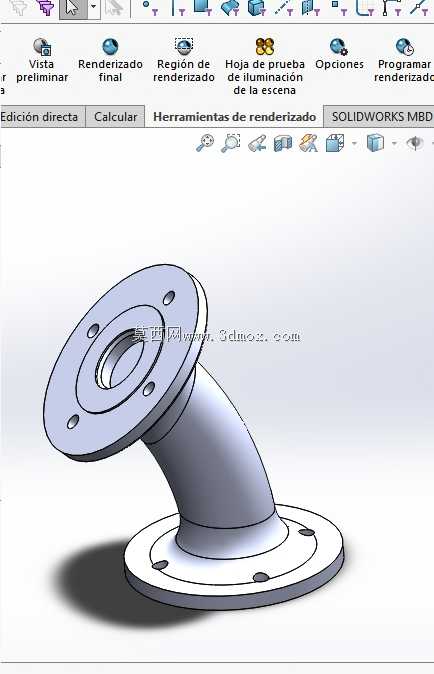

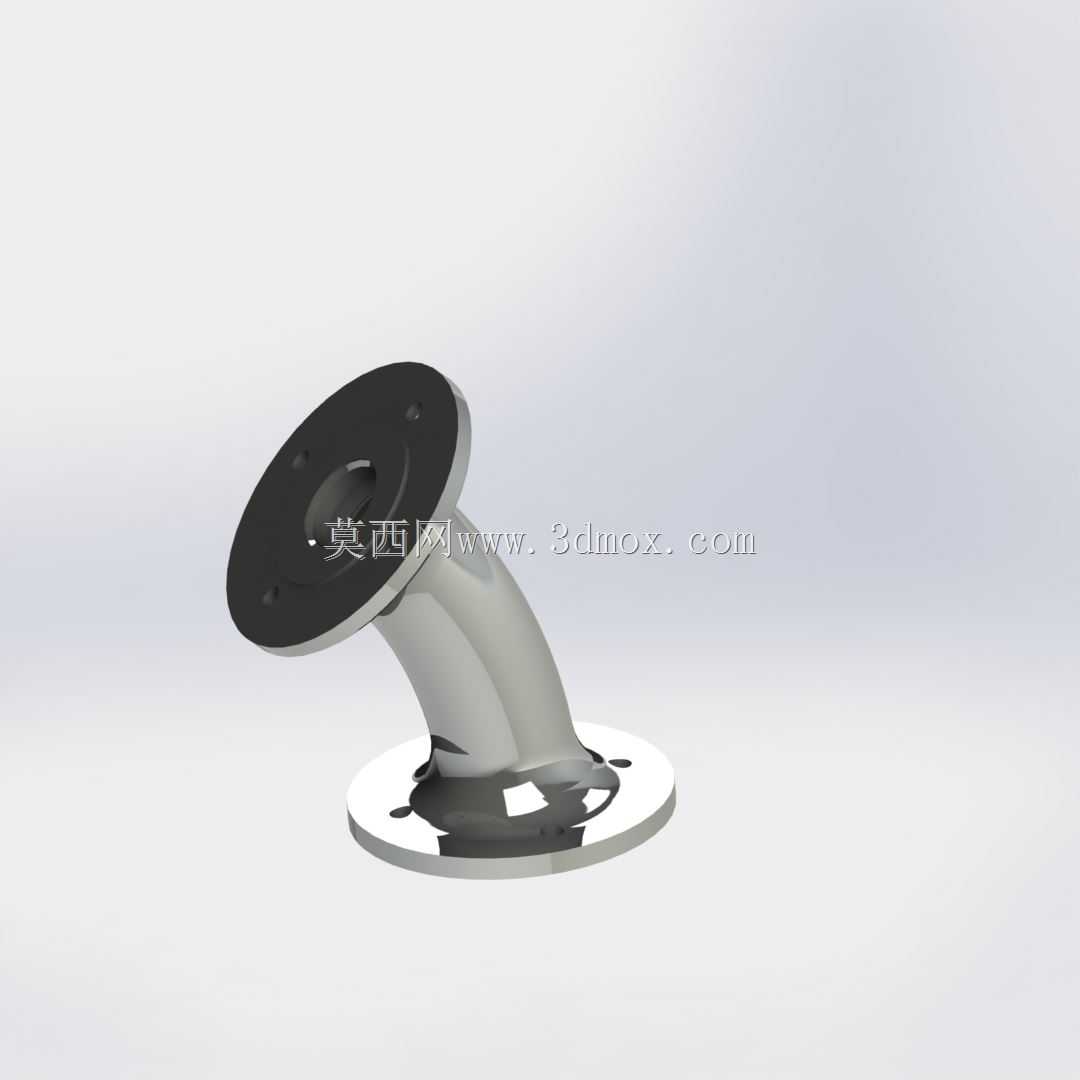

弯式双法兰连接管道转接接头结构

这类弯式双法兰转接结构，在工业管路布设场景中承担着核心的流向转向与接口对接作用，常见于流体输送系统、真空管路布局、设备端管路接驳工位，用来解决两端固定法兰接口存在角度偏差、需要改变管路走向的安装需求，避免管路强行对接产生的装配应力，降低长期运行过程中焊缝、密封面开裂泄漏的风险。从结构设计逻辑来看，两端的法兰盘采用标准圆形法兰结构，盘面均匀分布螺栓过孔，安装时可通过螺栓与对接端的法兰盘完成刚性连接，密封面可根据输送介质特性选配垫片，满足不同压力等级的密封要求。中间的弯管段采用平滑圆弧过渡结构，而非直角弯折设计，能够有效降低流体经过转向位置时的局部阻力，减少介质输送过程中的压损，同时避免直角位置出现介质淤积、流道堵塞的问题，对于含有固体颗粒的输送工况，平滑流道也能减少颗粒对管壁的冲刷磨损，延长构件整体使用寿命。在设计建模过程中，需要重点把控两端法兰的同轴度偏差与弯管段的角度公差，法兰盘面的平面度需要满足密封要求，避免安装后出现密封面贴合不严的问题；弯管段与两端法兰的连接位置采用圆弧过渡补强，降低应力集中系数，适配焊接加工的工艺要求，焊接完成后可通过机加工处理法兰密封面，保证装配精度。安装边界方面，需要提前核算弯管段的弯曲半径与整体投影尺寸，确认安装空间内无其他构件干涉，两端法兰的螺栓孔位需要与对接端的孔位角度匹配，避免安装时出现孔位错位无法穿装螺栓的问题；法兰盘的厚度根据管路额定工作压力匹配，压力等级越高法兰厚度越大，对应的螺栓规格也需要同步调整，保证连接强度满足工况要求。这类构件在实际选型应用中，可根据输送介质的腐蚀特性选用不同材质，普通水气管路可选用碳钢材质做防腐处理，腐蚀介质工况可选用不锈钢或合金材质，法兰密封面的形式也可根据需求做成突面、凹凸面等不同结构，适配不同的密封垫片选型。建模过程中对弯管段的壁厚做了均匀化处理，保证整体承压能力一致，两端法兰的背面与弯管连接位置做了倒角处理，既方便焊接作业时的焊缝填充，也能减少焊接过程中的应力集中，避免焊接变形影响法兰盘面的平面度。
