电机驱动小型皮带输送设备三维设计

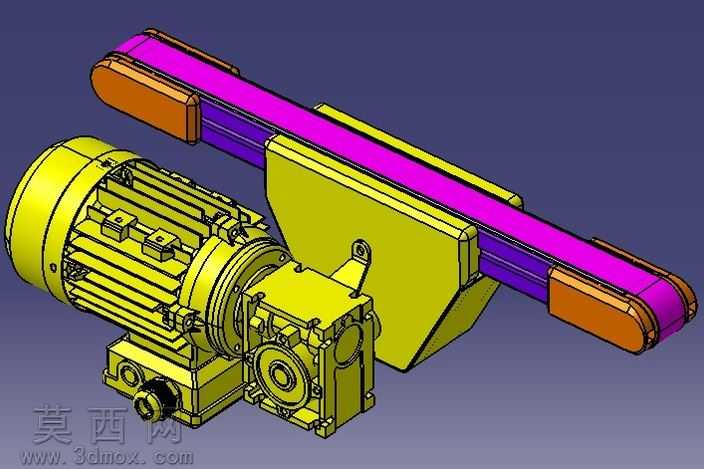

本作品为小型皮带输送设备的三维建模设计，整体采用紧凑式布局规划，将驱动单元、传动单元、输送执行单元进行一体化集成设计，有效缩减设备整体占用空间，适配小范围工位间的短距离物料输送场景。建模过程中首先完成核心驱动组件的参数化搭建，精准还原减速电机的壳体散热筋、接线盒、输出轴端连接法兰等细节结构，对蜗轮蜗杆减速箱的箱体剖分面、安装定位孔、输出轴轴承位等结构按照通用工业标准尺寸进行建模，保证驱动单元的结构合理性与装配可行性。输送主体部分采用窄型平皮带作为输送载体，建模时对皮带的张紧结构、两端从动辊筒的轴承安装位、端部防护端盖进行细化设计，两侧端盖采用圆弧过渡造型，既避免运行过程中剐蹭输送物料，也能对内部辊筒起到防护作用，减少粉尘杂物进入传动部位。接料导槽部分采用斜壁收口结构，建模时对导槽与皮带架体的连接安装座、加强筋结构进行完整还原，保证导槽承接物料时的结构强度，避免物料卡滞在架体缝隙处。材质渲染阶段，对驱动电机与减速箱壳体赋予金属黄漆材质，还原工业设备常用的涂装效果，对输送皮带赋予亮紫色哑光塑胶材质，清晰区分输送载体与金属架体结构，两端辊筒端盖赋予橙色工程塑料材质，起到视觉警示作用，架体部分根据不同部件的功能分别赋予铸铁、镀锌钢材等对应材质，通过材质差异清晰区分不同功能部件，提升模型的辨识度。结构设计上充分考虑设备的安装便利性，在减速箱与输送架体的连接位置设计了可调节的安装支座，可通过调整支座位置实现皮带张紧度的调节，无需额外拆解架体即可完成日常维护调整，电机与减速箱采用直连式安装结构，减少中间传动环节的动力损耗，提升整体传动效率。整体建模遵循自上而下的设计思路，先确定整体输送长度、带宽、输送高度等核心参数，再逐步拆分各个子部件进行细节建模，所有部件的装配关系均按照实际工业设备的装配逻辑进行配合约束，可直接用于装配干涉检查、工程图导出以及后续的运动仿真验证，能够为小型工位输送设备的设计改型提供完整的三维参考模型。
