多排齿链轮传动零件三维结构设计

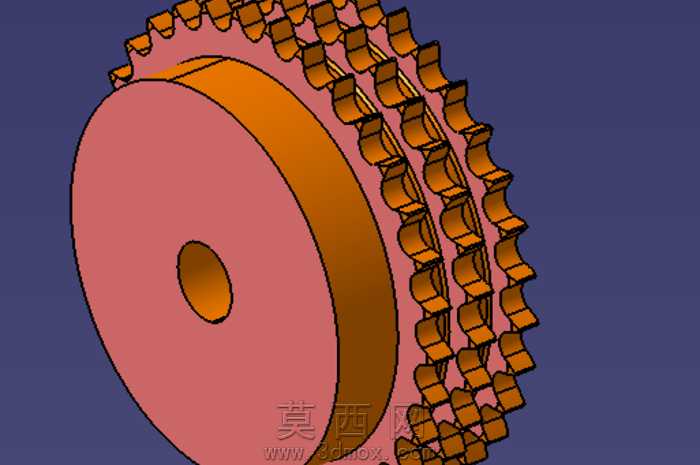

本作品为多排式链轮传动构件的三维建模成果，建模过程依托参数化三维设计逻辑完成，首先基于链轮传动的啮合标准确定核心参数：以单排链轮的齿形轮廓为基础，依据链节啮合的几何规范绘制齿槽截面曲线，保证每一个齿槽的弧度、齿顶宽度、齿根圆角都能与对应规格的传动链精准契合，避免传动过程中出现卡滞、跳齿的问题。建模时首先构建轮体的基础回转实体，通过旋转凸台命令生成带中心安装孔的轮盘基体，中心孔的尺寸按照传动轴的配合公差要求设定，孔壁预留了键槽安装的结构位，方便后续与传动轴实现周向固定，传递扭矩。轮盘的辐板部分采用等厚度圆盘结构，在保证整体结构强度的前提下尽可能控制零件自重，减少传动过程中的转动惯量，提升传动响应的平稳性。齿圈部分采用三排并列的齿形结构设计，通过阵列命令将单齿特征沿轮盘圆周方向均匀阵列，再通过轴向复制生成三排平行的齿圈结构，每两排齿圈之间设置等宽度的隔圈凸台，保证各排传动链在运行过程中不会发生轴向窜动，实现多链同步传动的承载能力，相比单排链轮可传递更大的扭矩，适配重载传动的工况需求。材质渲染阶段，轮盘基体部分赋予哑光金属材质，模拟调质处理后的钢材表面质感，齿圈部分赋予略带橙调的金属光泽材质，突出齿形结构的轮廓层次，渲染时采用斜向打光的方式，让每一个齿槽的明暗关系清晰呈现，直观展现齿形的排布规律与结构细节。设计过程中重点考量了链轮的受力特性：齿根位置做了圆角过渡处理，避免应力集中导致的齿部断裂，轮盘与齿圈的衔接位置采用斜面过渡结构，优化应力传递路径，提升零件的整体结构强度。整体模型的几何特征完整，各部分尺寸比例协调，既符合机械传动零件的设计规范，也通过清晰的渲染效果完整呈现了多排链轮的结构特点，可用于传动结构的装配验证、工况模拟以及机械设计教学演示场景，能够直观展示多排链轮的啮合原理与结构组成。
