蓝色桁架式皮带托辊输送机架结构

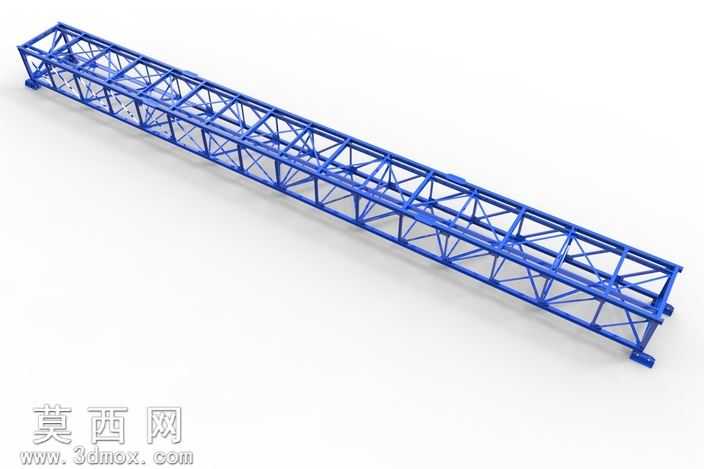

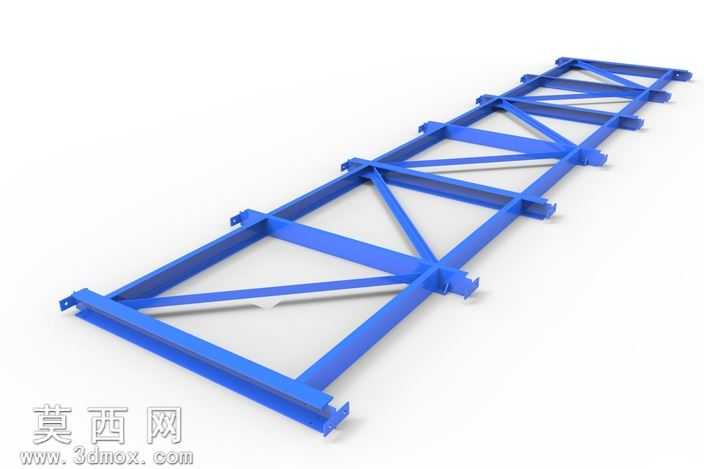

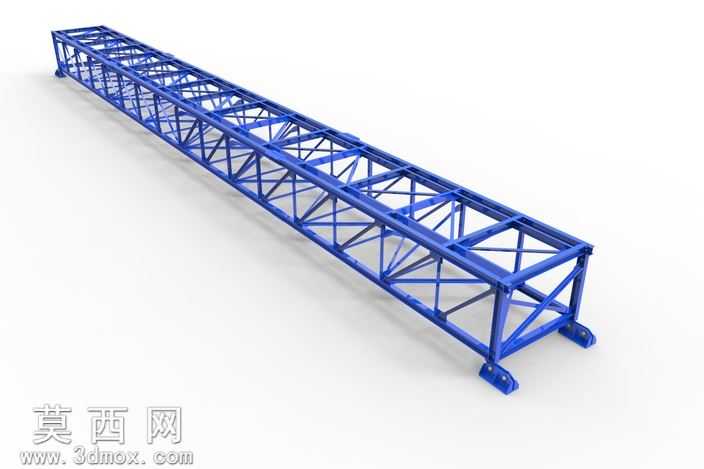

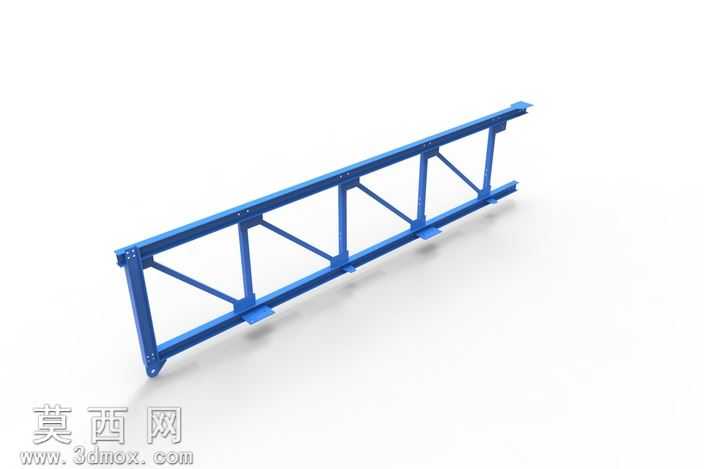

本作品为皮带输送系统配套的托辊支撑桁架结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循输送设备钢结构设计规范，对每一处杆件的连接节点、支座安装位都做了精准的尺寸约束，确保模型可直接用于后续的工程出图与结构校核。模型整体采用等截面桁架式布局，沿长度方向均匀布置横向腹杆与斜向支撑，形成稳定的三角受力单元，能够在长跨度布置下有效降低结构自重，同时保证整体的抗扭、抗弯承载能力，适配长距离散料输送场景的托辊安装需求。渲染阶段采用哑光工业蓝色金属材质模拟钢结构防锈涂装效果，材质参数调整为低反光、高粗糙度的漆面质感，配合柔和的环境漫反射光照，清晰呈现出桁架杆件的空间排布关系与结构层次，底部的安装支座做了细节强化，预留的螺栓孔位、加强筋结构都清晰可见，还原真实工业构件的加工细节。设计过程中优先考虑结构的受力合理性，所有斜腹杆的角度均经过受力优化，避免出现应力集中的锐角连接，上下弦杆采用统一规格的型材截面，既降低了加工下料的成本，也方便现场的拼装焊接；两侧的弦杆预留了托辊组的安装接口，可适配不同槽角的托辊安装，满足不同输送倾角、不同物料类型的输送需求。整体模型无冗余几何特征，所有杆件的连接位置都做了布尔合并处理，不存在破面、重叠面等建模问题，可直接导入有限元分析软件做结构力学仿真，也可用于输送系统的整体装配演示、方案汇报展示，能够直观呈现长距离皮带输送机中间段的支撑结构形式，为输送设备的方案设计、结构优化提供可靠的三维参考模型。
