通用电气轻量化铰接安装支座结构设计

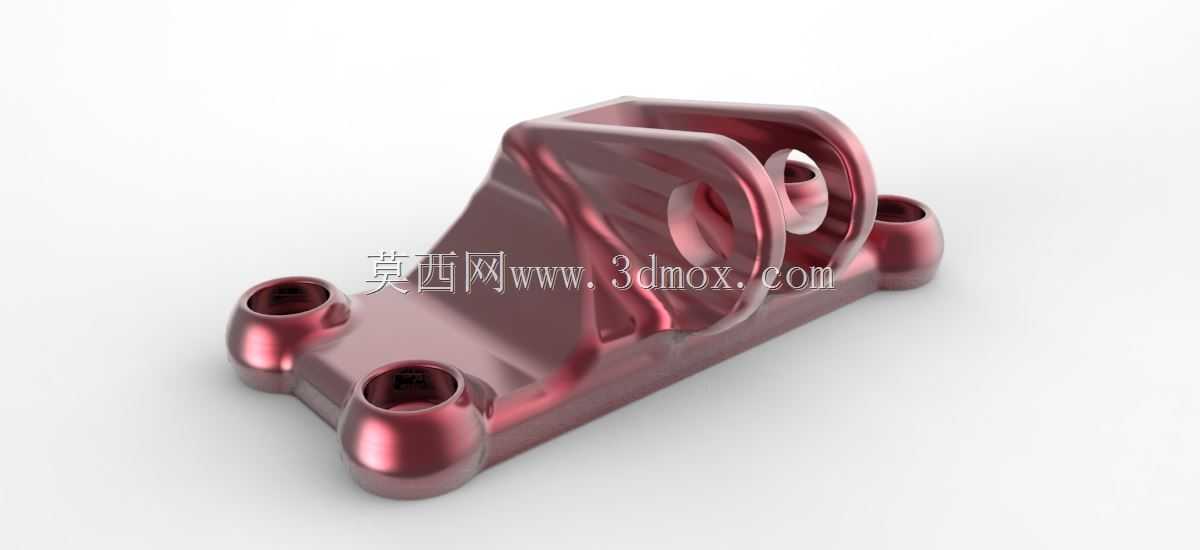

这类铰接安装支座主要应用在工业设备的动力传输与管线排布场景中，承担铰接端的载荷传递与位移补偿作用，常见于通用电气类工业设备的执行机构连接部位，用来衔接固定机架与摆动类执行部件，抵消设备运行过程中产生的小幅振动与角度偏移，避免刚性连接带来的应力集中问题。从结构设计来看，底座部分设置了四个带沉孔的安装柱，沉孔深度刚好覆盖标准内六角圆柱头螺钉的头部高度，安装后螺钉端面不会突出支座底面，保证支座与安装基面完全贴合，不会出现局部翘曲的问题；四个安装孔的孔位公差按照H7级精度设计，适配常用的M6规格连接螺栓，孔间距的形位公差控制在0.05mm以内，保证批量安装时的互换性，不需要现场二次修配。上部的双铰接耳板采用对称式布局，耳板内孔的同轴度公差控制在0.03mm以内，适配标准销轴的装配要求，耳板外侧做了圆弧过渡处理，避免销轴转动时与耳板边缘产生剐蹭，同时减少应力集中点。设计过程中采用了拓扑优化思路，在保证整体结构强度与刚度满足额定载荷要求的前提下，去除了非受力区域的冗余材料，最终实现了超六成的体积缩减，既降低了零件自身的重量，也减少了生产环节的材料消耗。安装边界方面，支座底面为全平面加工结构，要求安装基面的平面度不低于0.1mm，安装时不需要额外加装调整垫片，四个安装孔的中心距尺寸适配多数通用工业设备的标准安装位，不需要对原有设备的安装基面做额外改造即可直接替换原有支座。铰接耳板的开口宽度适配常用的连杆端部接头尺寸，销轴装配后两端加装开口销即可完成轴向固定，日常维护时只需要定期检查销轴的磨损情况，不需要拆解整个支座，维护操作十分便捷。结构的受力路径经过优化，载荷从上部铰接耳板传入后，通过中间的过渡筋板均匀分散到底部的四个安装柱上，不会出现局部应力过载的情况，在额定载荷下的形变量控制在0.02mm以内，完全满足工业设备长期连续运行的使用要求。
