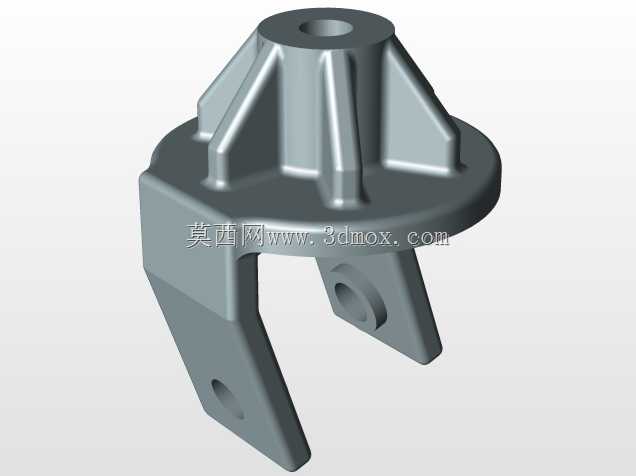

带加强筋叉脚式减震支撑座结构

这类带放射状加强筋的叉脚式减震支撑座，多应用在中小功率动力设备、移动作业机械的动力舱与机架衔接位置，核心作用是承接减震元件的安装定位，同时传递并缓冲设备运行产生的往复振动载荷，避免刚性连接带来的结构疲劳损伤。从结构设计逻辑来看，顶部的同轴通孔是减震芯轴的穿装定位位，孔周做了沉台加厚处理，避免芯轴锁紧时局部应力集中压溃基体；顶部圆盘向外延伸出的六道放射状加强筋，并非等厚等宽设计，靠近中心柱的位置筋条厚度更大，向圆盘边缘逐步收窄，这种变截面设计既保证了中心受载区域的结构刚度，又能在振动传递过程中通过筋条的微变形耗散部分振动能量，同时控制整体重量不会过度增加。下部的两个叉脚并非对称平行布置，而是带有一定的外张角度，每个叉脚上加工的同轴通孔用于穿装铰接销轴，和下方的机架支座形成铰接连接，这种铰接式的下部连接结构，允许支撑座在承受径向振动载荷时产生微小的摆角，避免减震元件受侧向剪切力过早失效。在安装边界上，顶部圆盘的外径决定了配套减震垫的最大适配尺寸，叉脚的开档距离直接匹配下方安装耳座的宽度，销轴孔的孔径对应常用的铰接销轴规格，设计时已经预留了销轴装配的间隙公差，同时叉脚的外侧做了倒角处理，避免装配时和安装座发生干涉。这类支撑座通常采用铸造成型后再做孔位精加工，筋条与圆盘、中心柱的衔接位置都做了圆角过渡，避免铸造应力集中导致的开裂问题，在实际选型适配时，除了核对安装孔位的尺寸参数，还要确认支撑座的额定静载荷与动载荷范围，匹配对应减震等级的减震元件，才能保证整套减震结构的使用寿命，避免运行过程中出现支撑座断裂、减震元件过早老化的问题。在三维建模过程中，这类铸件的拔模角度、圆角过渡、壁厚均匀性都是需要重点关注的细节，尤其是加强筋与主体衔接位置的圆角，不能直接做直角连接，否则不仅铸造时容易出现缩孔缺陷，实际受载时也会在直角位置产生应力集中，大幅降低零件的疲劳强度。
