带轴整体式压气机叶轮结构设计

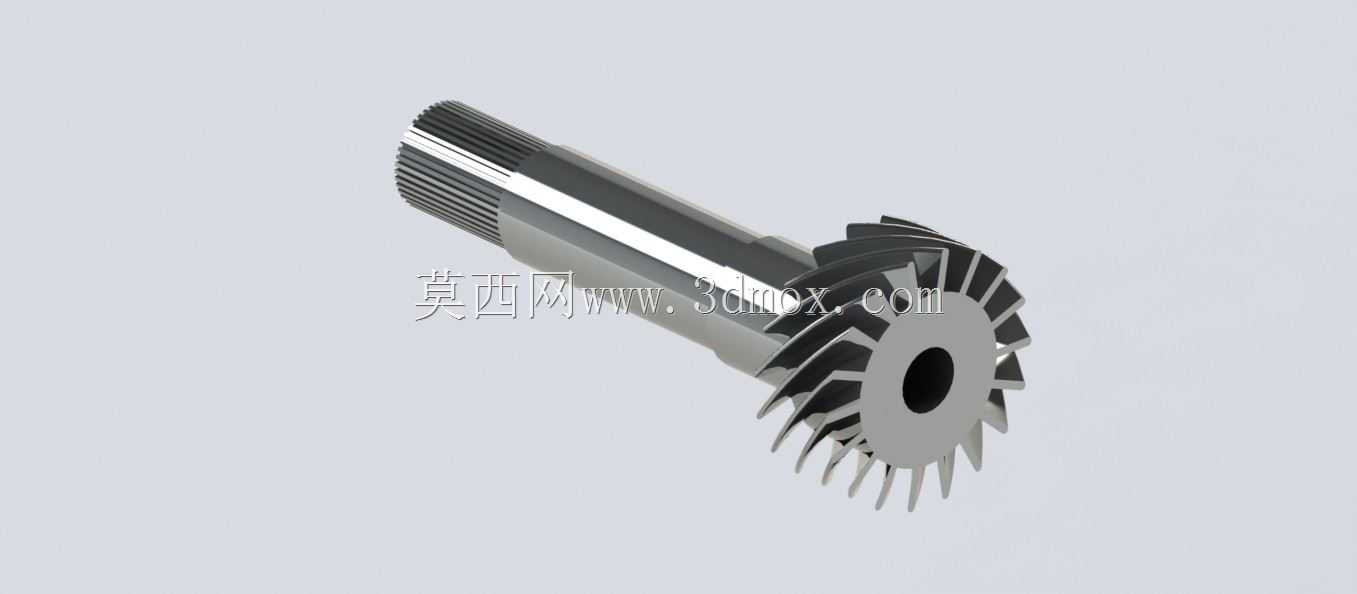

该零件为压气机核心做功部件，采用叶轮与传动轴一体化的整体式结构，主要应用于中小型燃气轮机、车用涡轮增压器、小型航空辅助动力单元以及工业通风增压设备的压缩段，负责将输入的机械能转化为气体的压力能与动能，为下游燃烧室或用气端提供符合压力、流量要求的压缩介质。从结构设计逻辑来看，整体式轴连叶轮的方案，主要是为了规避分体式装配带来的连接间隙、同轴度误差以及高速运转下的连接松动风险，适配每分钟数万转的高转速工况，减少装配环节的累积公差，提升转子系统的动平衡精度。零件左侧为动力输入连接段，外圆加工有细密的渐开线花键，用于和动力输出端的花键套配合传递扭矩，花键段的直径、长度以及齿形参数均匹配通用小功率动力输出接口，安装时可直接插入配套花键孔，通过轴端挡圈实现轴向定位，无需额外设计复杂的连接结构，安装边界清晰，适配现有多数小型增压设备的转子舱安装尺寸。中间段为光滑轴颈，是转子系统的支撑配合面，加工精度达到IT5级以上，表面粗糙度控制在Ra0.8以内，用于和高速滚动轴承或空气轴承的内圈配合，支撑整个转子做高速旋转，轴颈的直径公差、圆柱度均严格按照高速转子设计规范取值，避免高速运转下出现油膜振荡或轴承偏磨问题。右侧为压气机叶轮部分，采用径向直叶片加局部前倾的叶型设计，叶片沿轮毂圆周均匀分布，叶根与轮毂采用大圆角过渡，减少应力集中，叶片型线经过气动优化，进气侧前缘做圆角修型，降低进气冲击损失，出气侧尾缘厚度控制在0.3mm以内，减少气流尾迹损失，提升压气机的绝热效率。叶轮中心设计有通孔，一方面用于减轻转子整体重量，降低高速旋转时的离心载荷，另一方面可作为转子动平衡校正时的工艺孔，方便去重调整。整个零件的外形轮廓沿轴向呈阶梯轴分布，最大外圆为叶轮顶部直径，安装时需保证叶轮外圆与压气机蜗壳内壁的间隙控制在0.2-0.5mm之间，间隙过大会导致气体回流降低效率，间隙过小则容易在高速运转时出现碰摩故障。设计过程中针对叶片的离心应力做了有限元校核，叶根处的最大应力低于材料的许用疲劳强度，可满足长时间高转速运转的寿命要求，轴段的临界转速计算值远高于工作转速区间，避开了共振区间，保证运转稳定性。
