小型发动机气缸基座结构设计

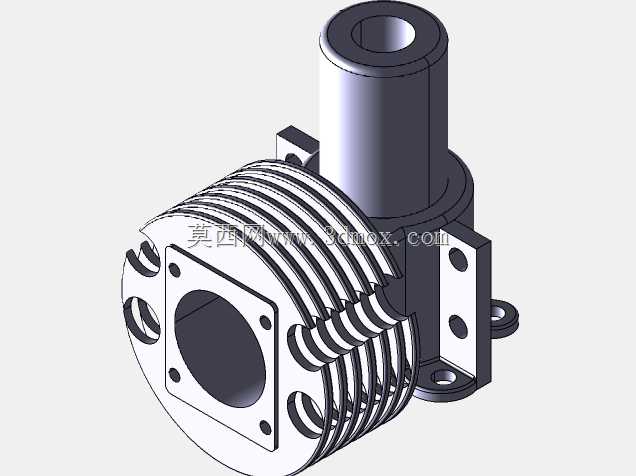

这款小型气缸基座主要适配小排量单缸动力单元的安装需求，常见于小型航模动力组、便携内燃式工具、微型教学演示动力装置这类场景，承担着承托气缸主体、对接曲轴箱、整合安装固定点位的核心作用，是小型内燃动力单元里衔接缸体与外部安装架的关键承载构件。从结构设计逻辑来看，基座主体采用一体化铸造成型思路，上部的圆柱套筒结构直接对应气缸外壁的安装定位面，内径公差按照H7级配合精度预留，保证气缸装入后同轴度偏差控制在0.02mm以内，避免活塞运行过程中出现偏磨问题。侧面带散热鳍片的法兰面是气缸头的对接安装位，法兰面上均匀布置4个M3规格的螺纹安装孔，孔位位置度公差控制在0.05mm，保证气缸头密封垫压紧时受力均匀，不会出现漏气泄压的问题；鳍片厚度设计为1.5mm，相邻鳍片间距3mm，在控制整体重量的前提下最大化散热接触面积，适配小功率动力单元连续运行时的散热需求，不需要额外加装散热辅助结构就能满足热平衡要求。基座下部延伸出的两个带孔安装支耳是整机对外的固定接口，支耳上的安装孔为φ5.2mm通孔，两个孔的中心距按照通用小型动力安装架的标准尺寸设计为42mm，可直接适配市面上多数微型动力的安装支架，不需要额外做转接件加工；支耳与主体衔接位置做了R2的圆角过渡，避免应力集中导致的安装断裂问题，同时支耳安装面与上部气缸定位套筒的垂直度公差控制在0.03mm，保证动力单元安装后输出轴的对中精度。在实际选型适配时需要注意，该基座的安装边界尺寸控制在长68mm、宽52mm、高75mm范围内，整体重量约120g，不会给搭载的小型设备带来过多的重量负担；基座侧壁预留的侧向通孔是润滑油道的预留位置，可根据实际润滑方式选择打通或者封堵，适配飞溅润滑或者压力润滑两种不同的润滑方案。结构建模过程中对所有安装配合面都做了拔模角度处理，拔模斜度设置为1.5°，完全适配金属模铸造的生产工艺要求，不需要后续做过多的机加工修整就能满足装配精度要求，能有效降低批量生产时的加工成本。
