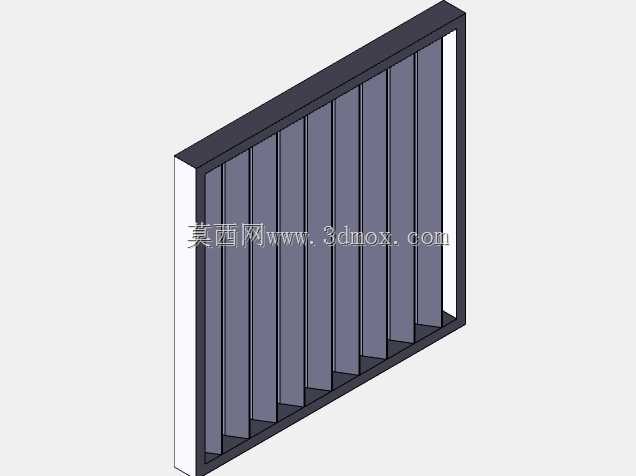

变截面通风孔道内部水流流场仿真分析模型

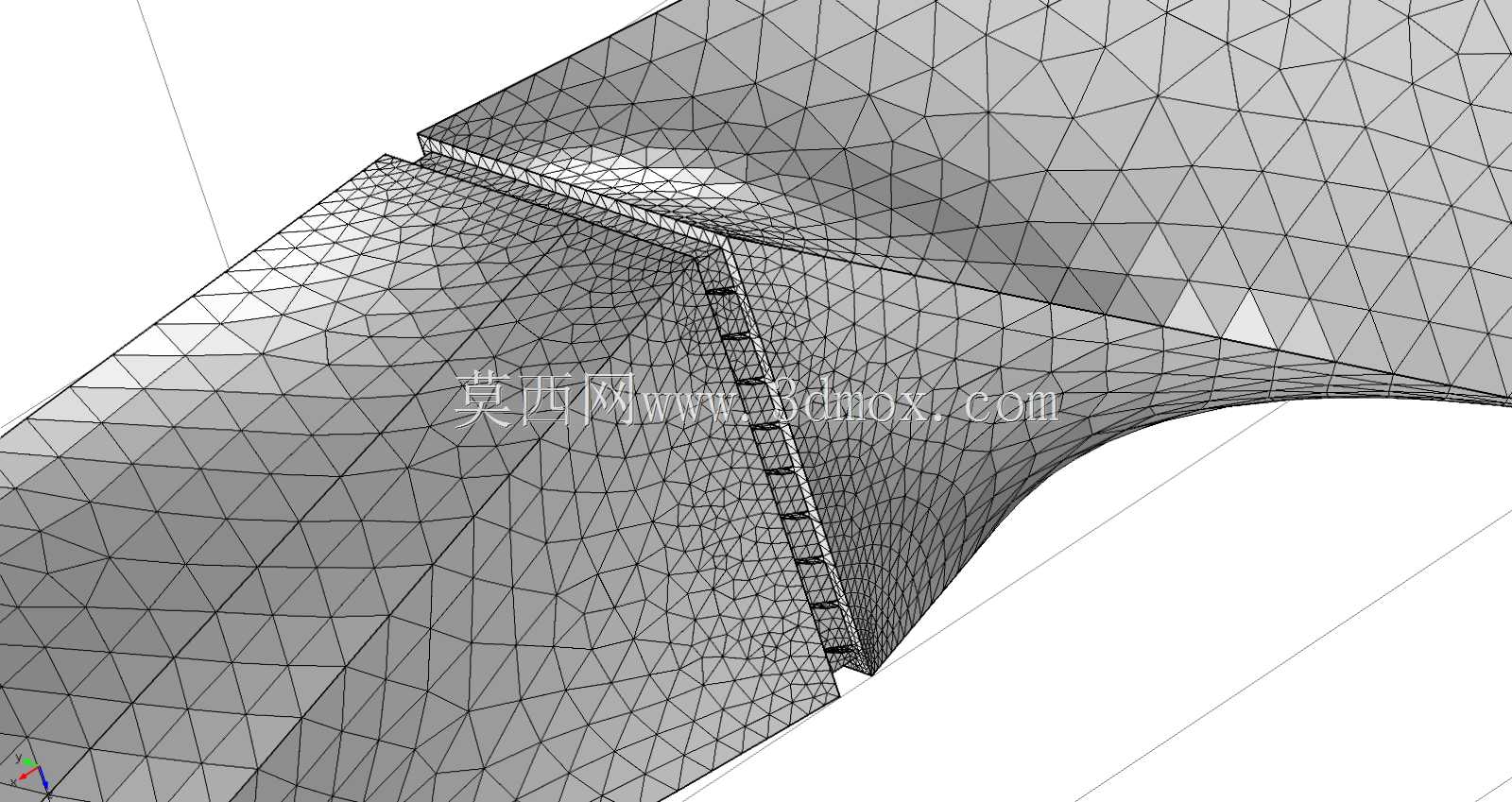

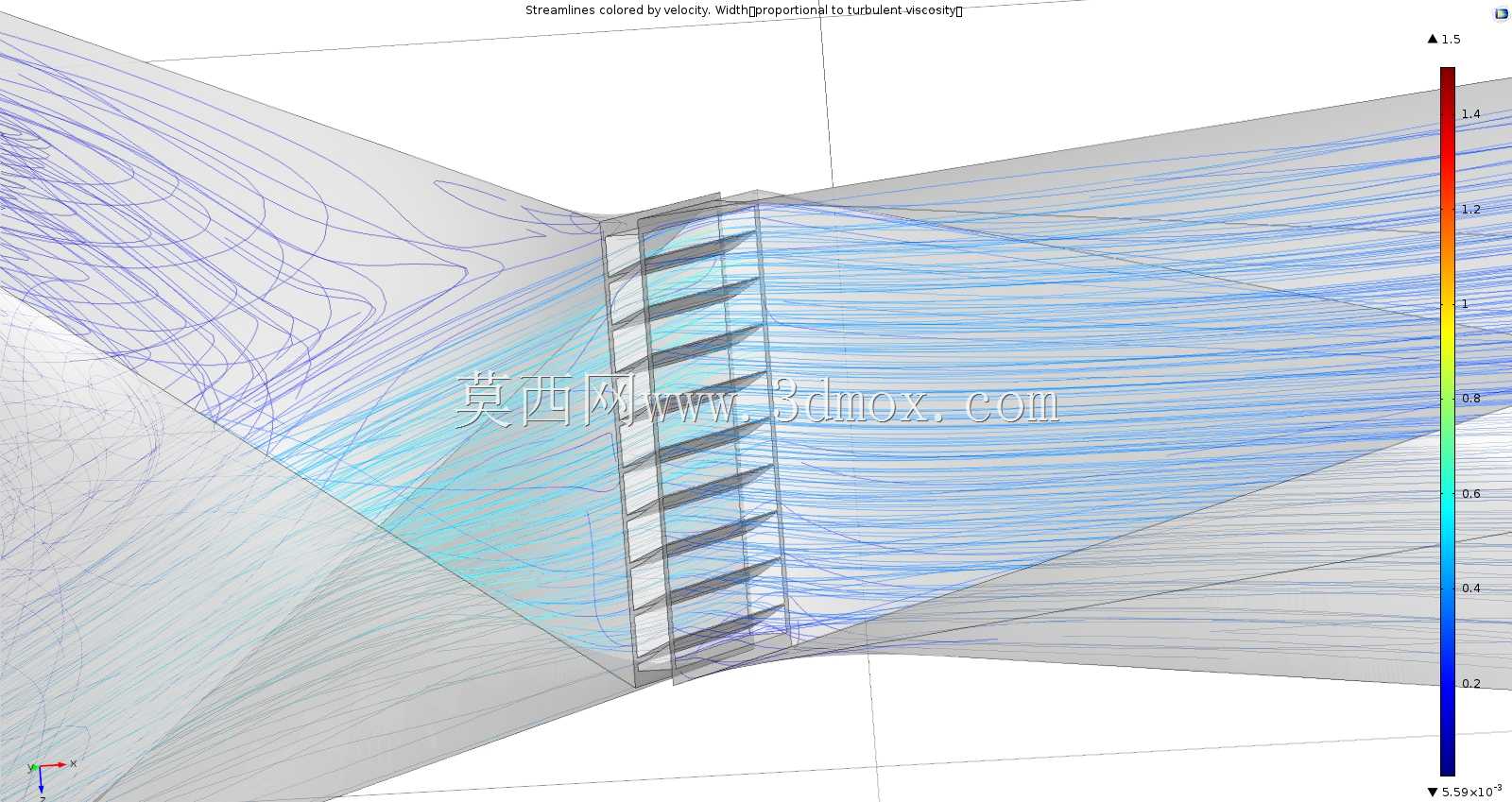

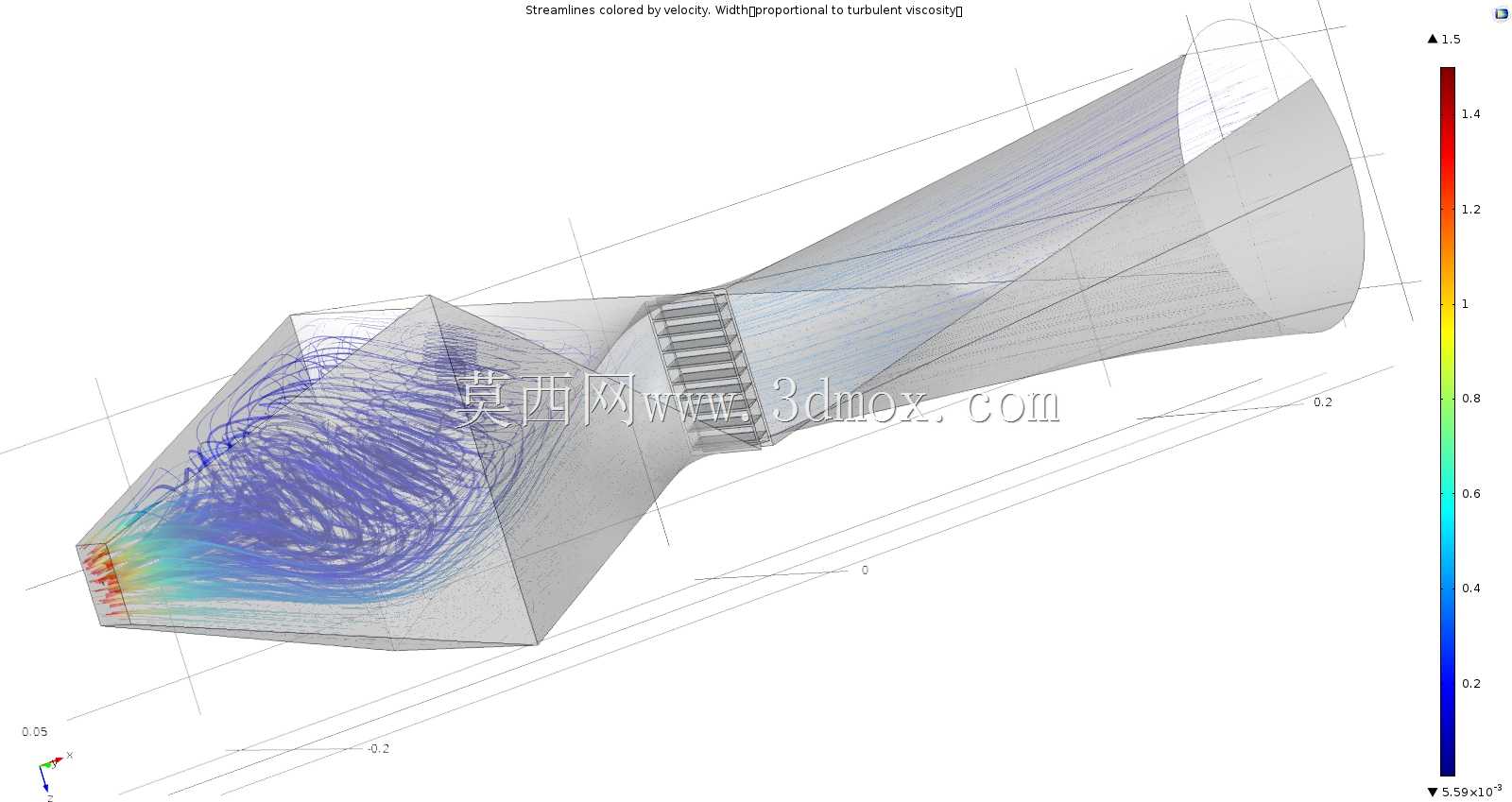

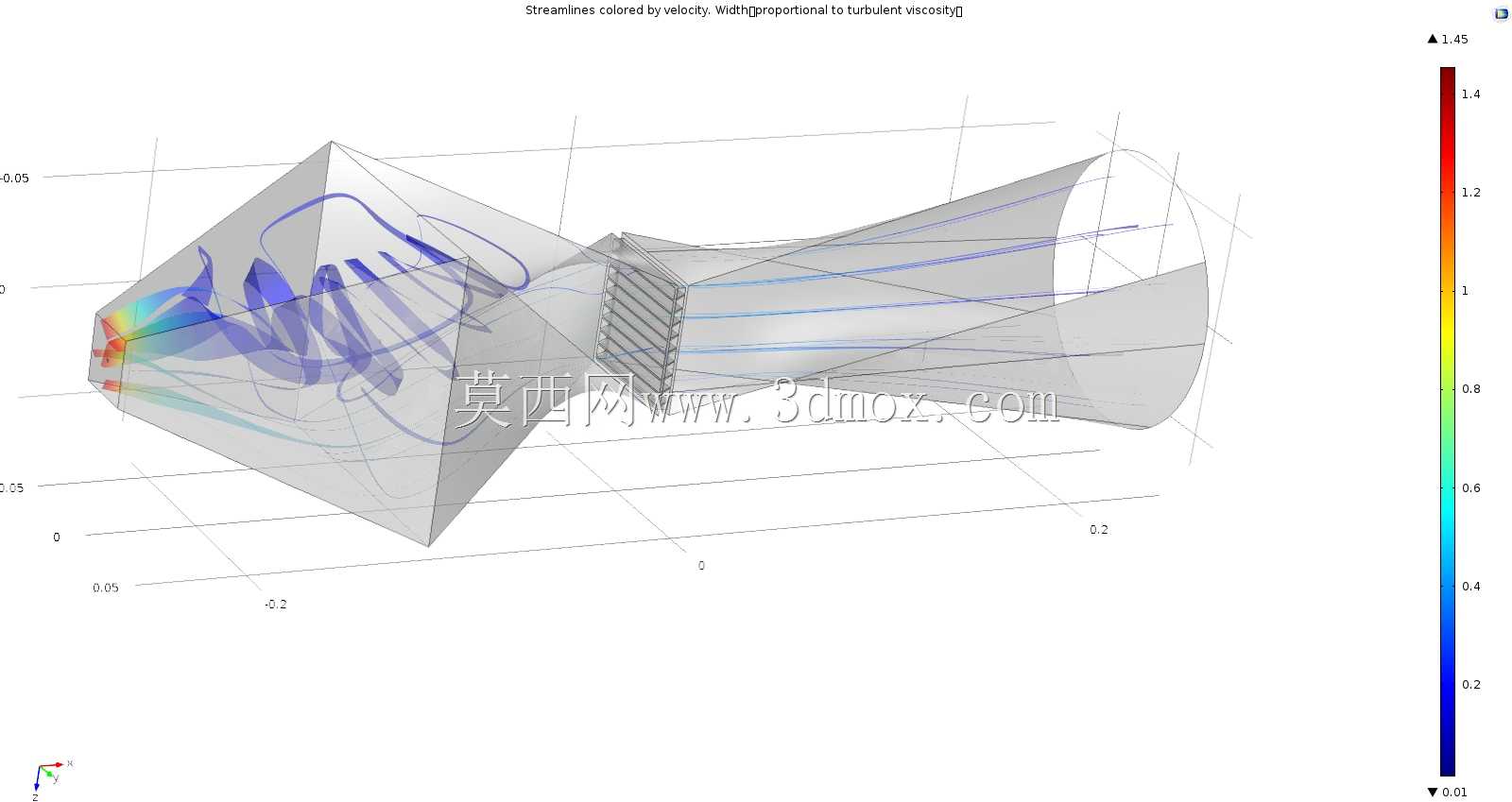

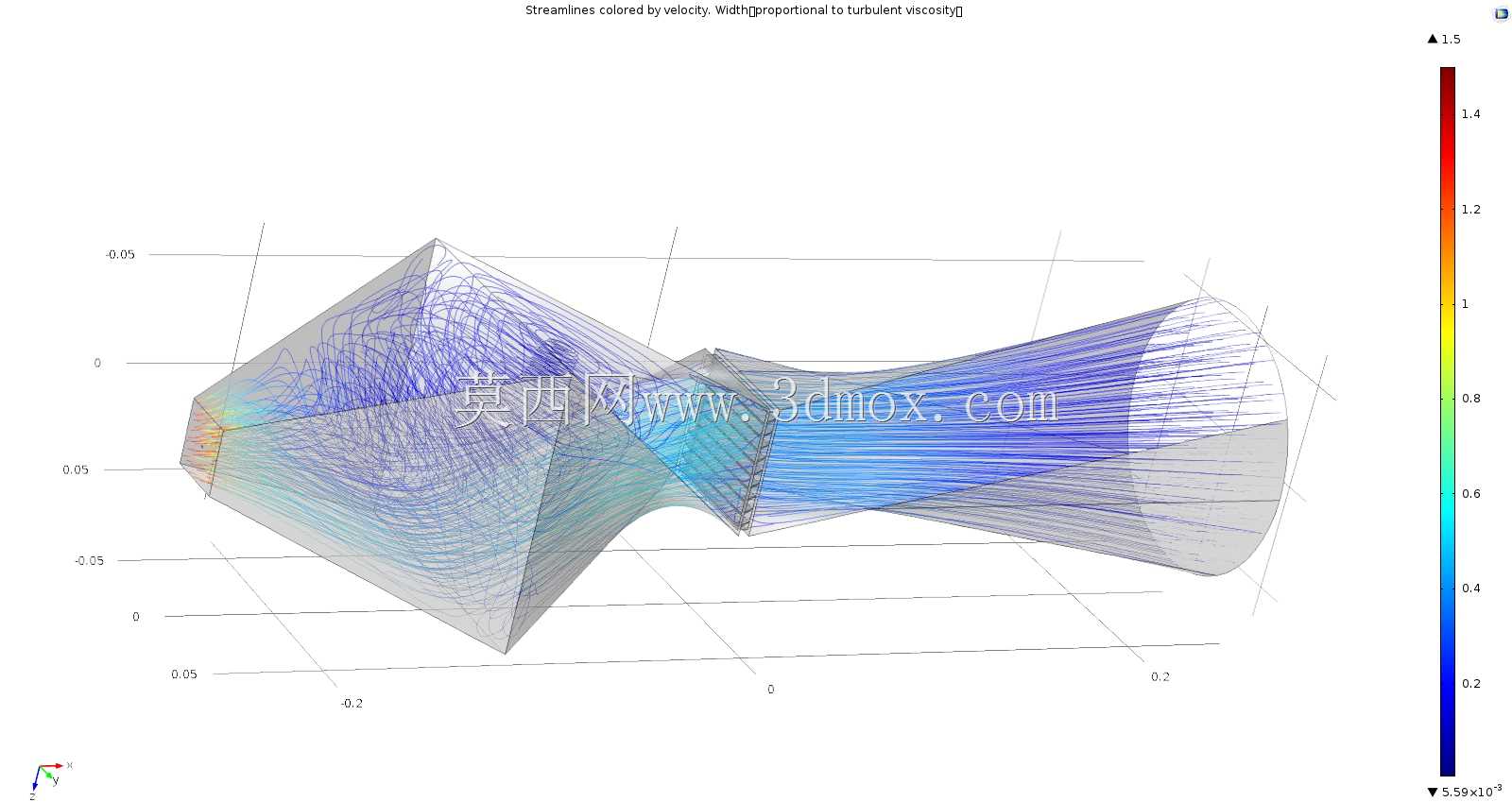

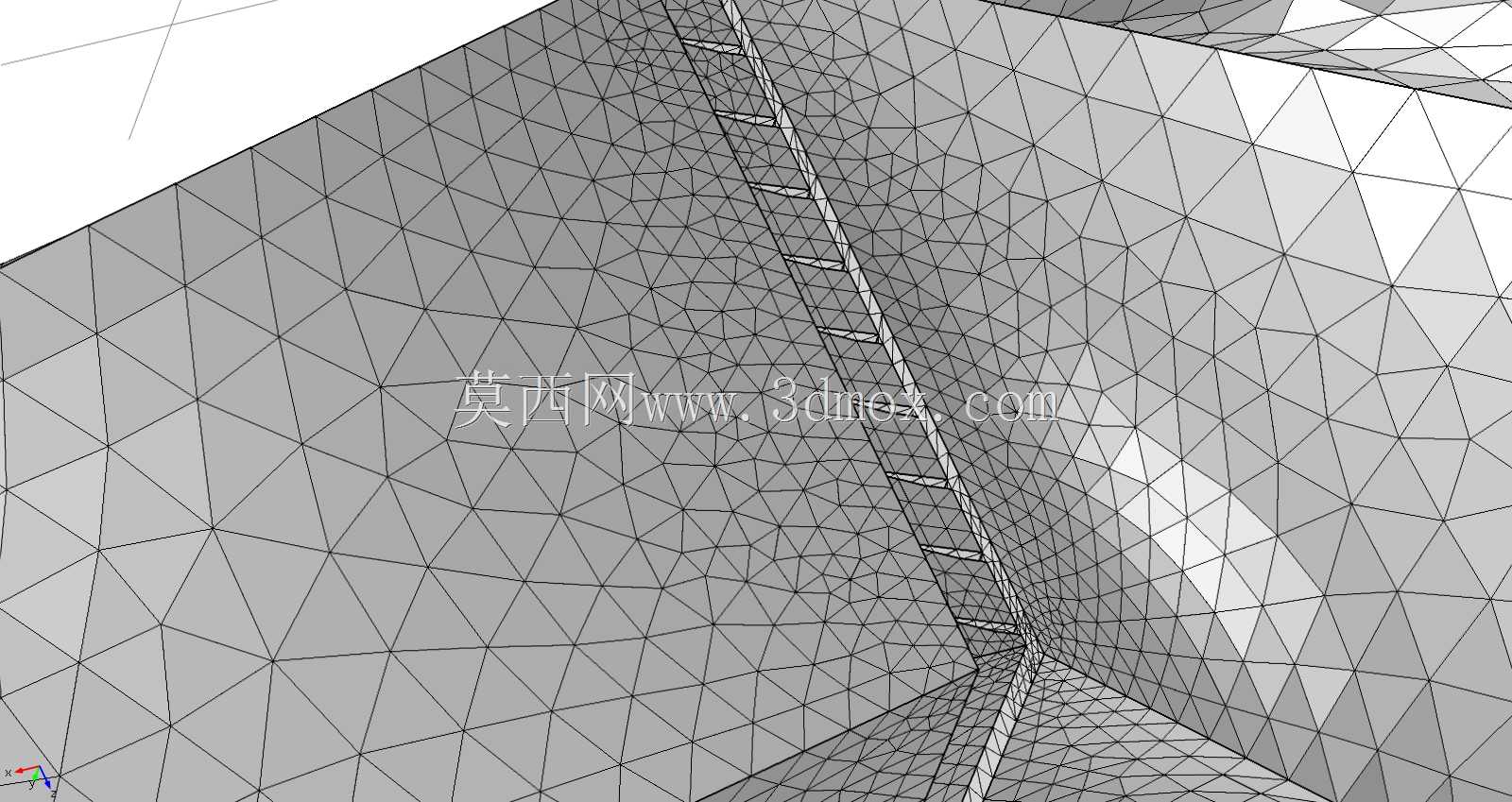

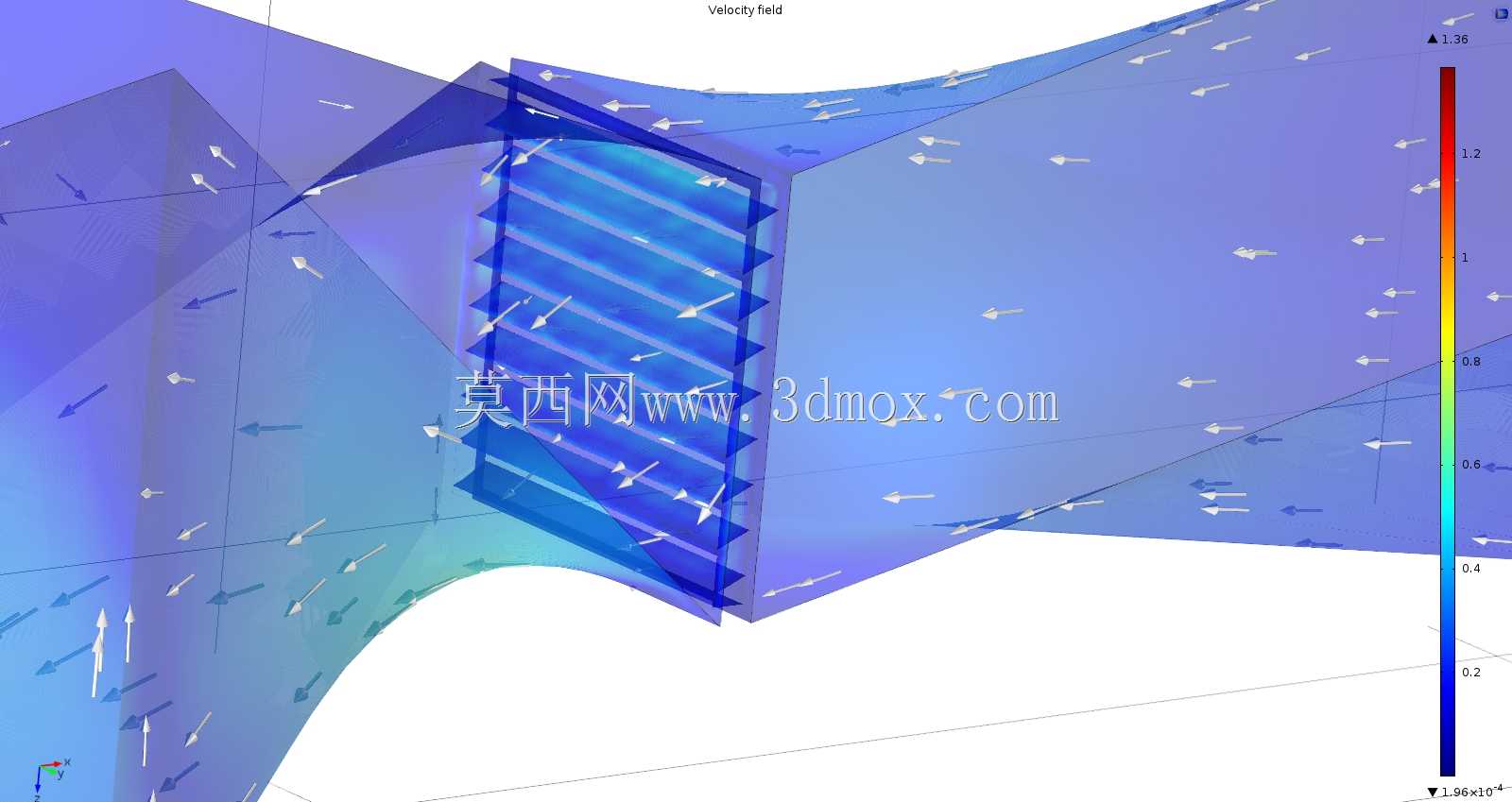

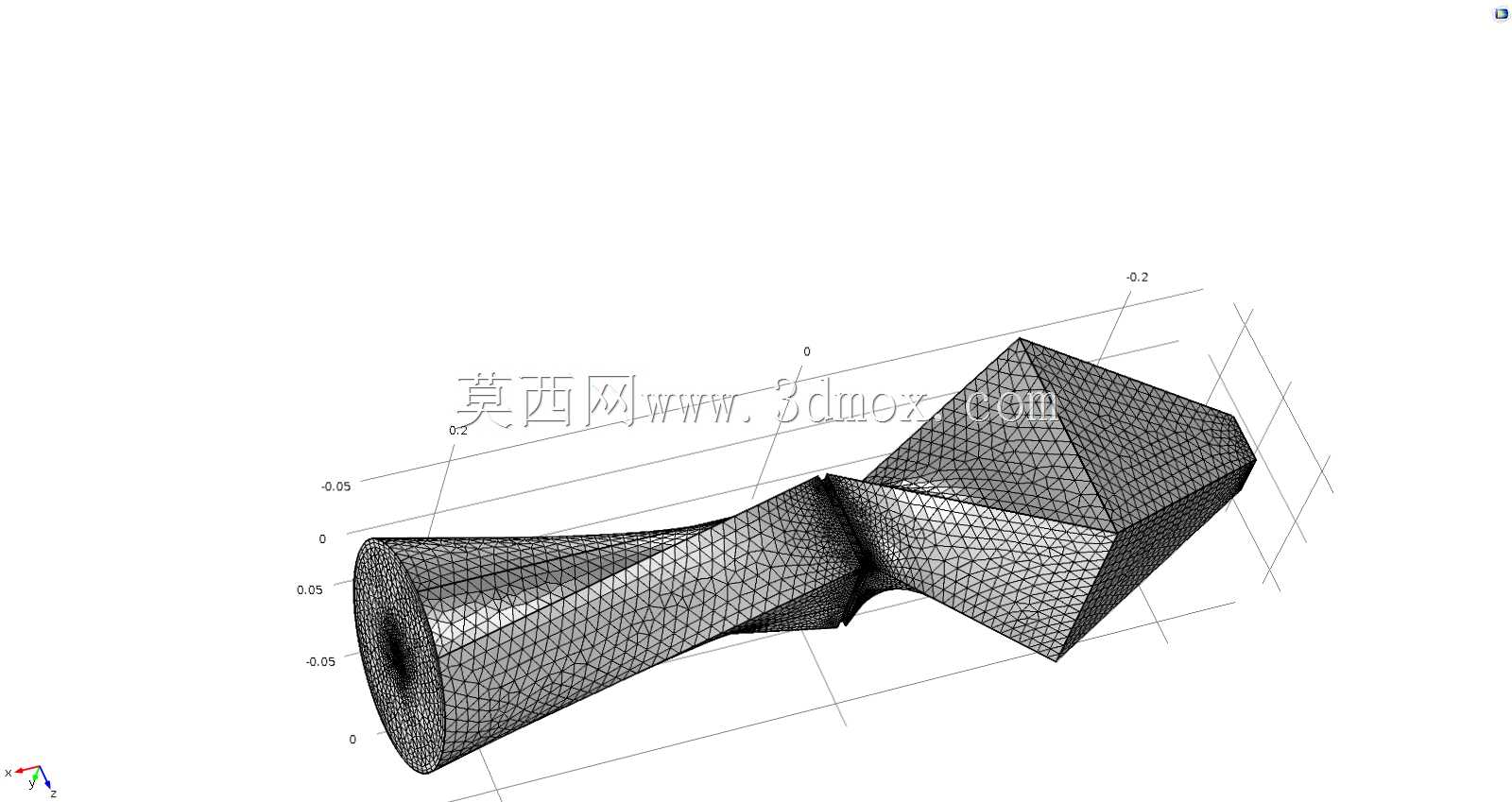

在流体输送与通风换热系统的设计环节，带复杂小截面的通流结构广泛存在于暖通管路、液压阀块内流道、发动机冷却气道、化工混合器腔体等场景中，这类结构的通流效率、局部压损、湍流涡旋分布直接决定整套系统的能耗水平与运行稳定性，若仅依靠经验公式推算局部阻力，往往会忽略截面突变位置的二次流损耗，导致实际运行中出现压损超标、局部流速过高引发的冲蚀、低速区积滞等问题。本次构建的流场分析模型，针对通流路径上存在的多段截面收缩、异形过渡段结构开展全流道模拟，覆盖从入口段层流发展到中段突扩突缩位置的湍流充分发展区域，采用k-e湍流模型闭合N-S方程，完整捕捉近壁面边界层与核心流区的流速交互特性。模型的流道入口采用平直段设计，预留足够的入口发展长度，保证来流均匀性符合实际管路的来流条件，出口段同样设置延伸缓冲段，避免出口边界条件设置对核心分析区域的流场结果产生干扰。从结构边界来看，流道整体轴向长度覆盖从入口到出口的完整通流路径，径向尺寸根据截面变化逐段过渡，其中最小通流截面的尺寸公差控制在仿真精度允许范围内，壁面设置为无滑移边界条件，可直接复现实际金属或塑料流道的壁面约束效果。模型输出的流线分布以流速作为着色维度，可直观观测到截面收缩位置流速升高、流束收缩的特性，以及截面扩张区域出现的回流涡旋范围，这类结果可直接用于指导流道结构的圆角优化、过渡段型线调整，比如针对局部高速区可适当加大过渡圆角降低冲蚀风险，针对涡旋滞止区可调整截面扩张角减少流动死区，在实际工程应用中，这类仿真结果可直接对接结构优化设计，减少物理样机的试错次数，缩短通流类零部件的开发周期，同时也能为管路系统的泵阀选型提供准确的压损数据支撑，避免选型余量过大造成的能耗浪费，或是余量不足导致的流量达不到设计要求的问题。在建模过程中，流道的几何提取完全贴合实际加工可实现的结构特征，没有设置无法加工的理想化尖角结构，所有过渡曲面的曲率都符合常规机加工或者注塑成型的工艺要求，保证仿真优化后的结构可直接落地生产，不需要额外做工艺性修正。
