这款支架主要应用于航空喷气发动机与机身/安装舱段的连接场景,承担发动机工作过程中的静载荷传递、振动载荷缓冲以及交变工况下的结构保持作用,是航空动力系统安装环节的核心承力构件。在航空动力安装场景中,这类支架需要同时满足多重严苛要求:既要保证足够的连接刚度,避免发动机运行过程中出现过大位移影响管路对接与传动精度,又要尽可能降低自身重量,减少无效载荷对整机推重比的损耗,同时还要耐受起降阶段的冲击载荷、巡航阶段的持续振动以及温度交变带来的材料性能波动。

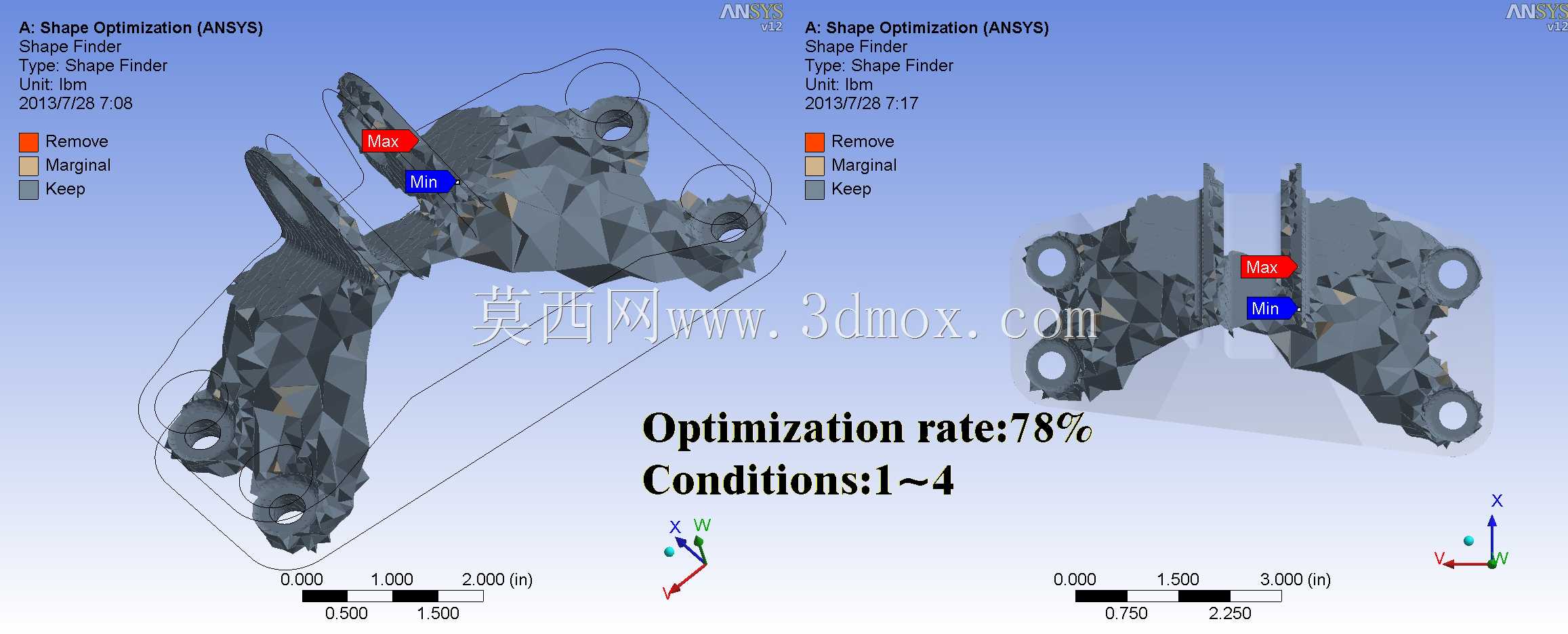

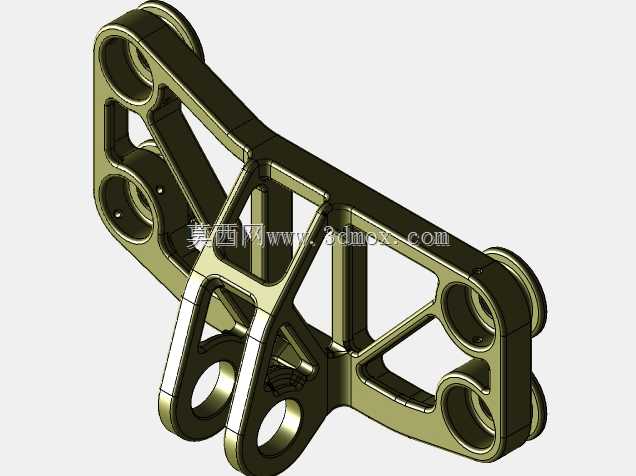

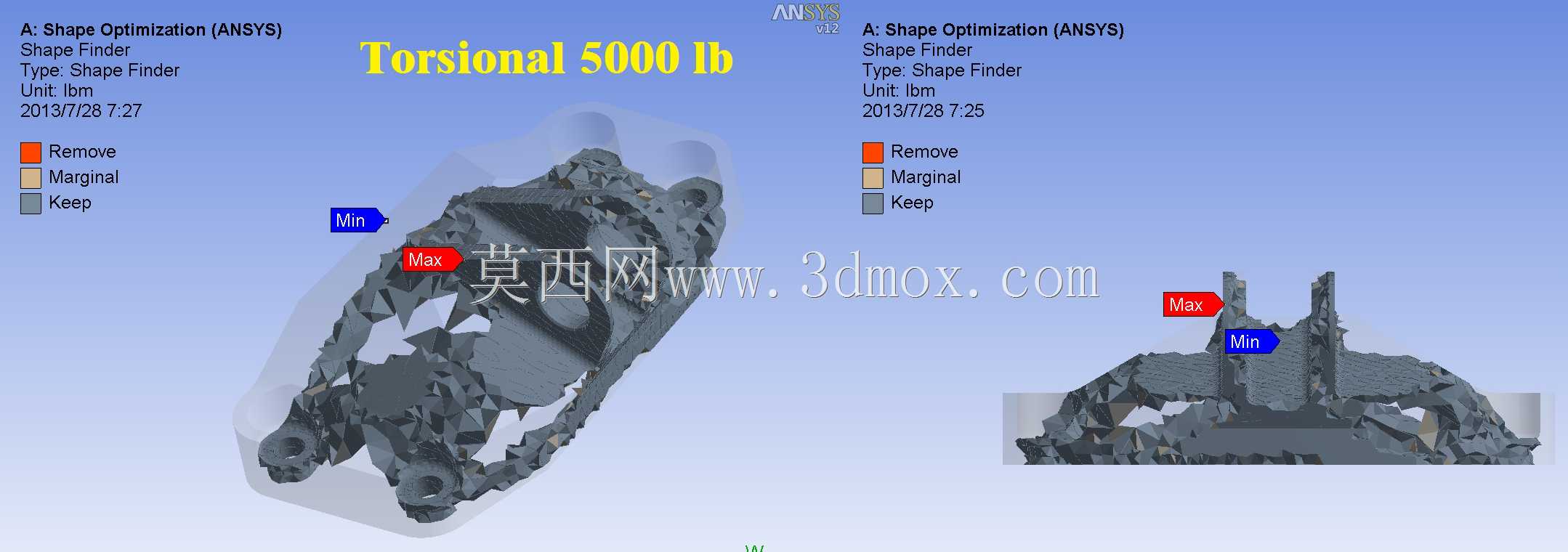

从结构设计逻辑来看,该支架采用了拓扑优化后的仿生桁架式构型,完全区别于传统实心铣削的安装支架结构。设计过程中首先锁定了六个安装孔位的边界约束,将发动机端的载荷输入点、机身端的固定点作为非设计区域,在给定的设计空间内通过载荷迭代去除低应力区域的材料,最终形成了连续的传力路径:主承力筋条沿着载荷传递的最短路径分布,在应力集中的安装孔位周边做了局部加厚与环形加强结构,两个上部吊耳结构集成了吊装定位与侧向限位的功能,无需额外焊接附属定位件,减少了连接环节的失效风险。

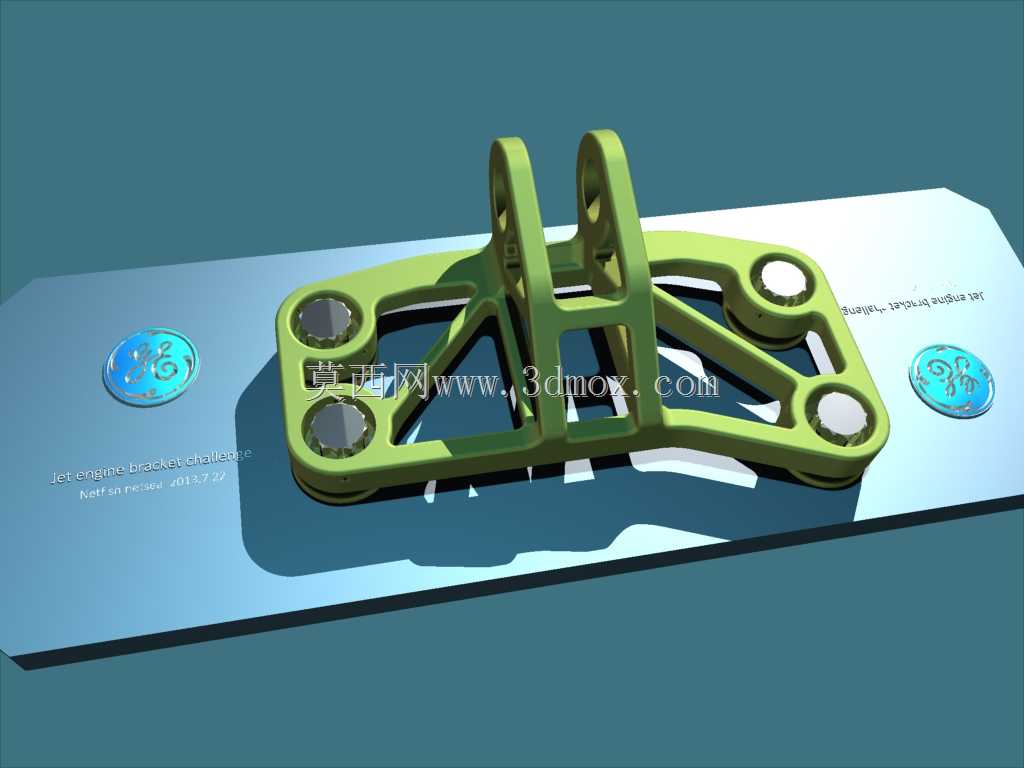

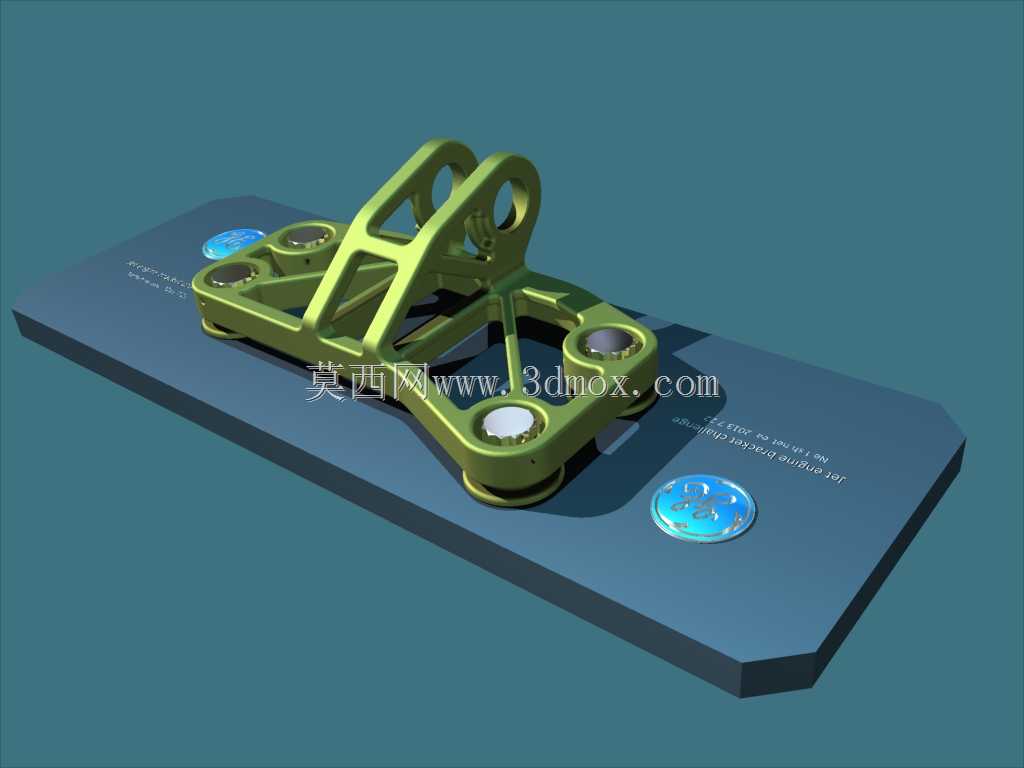

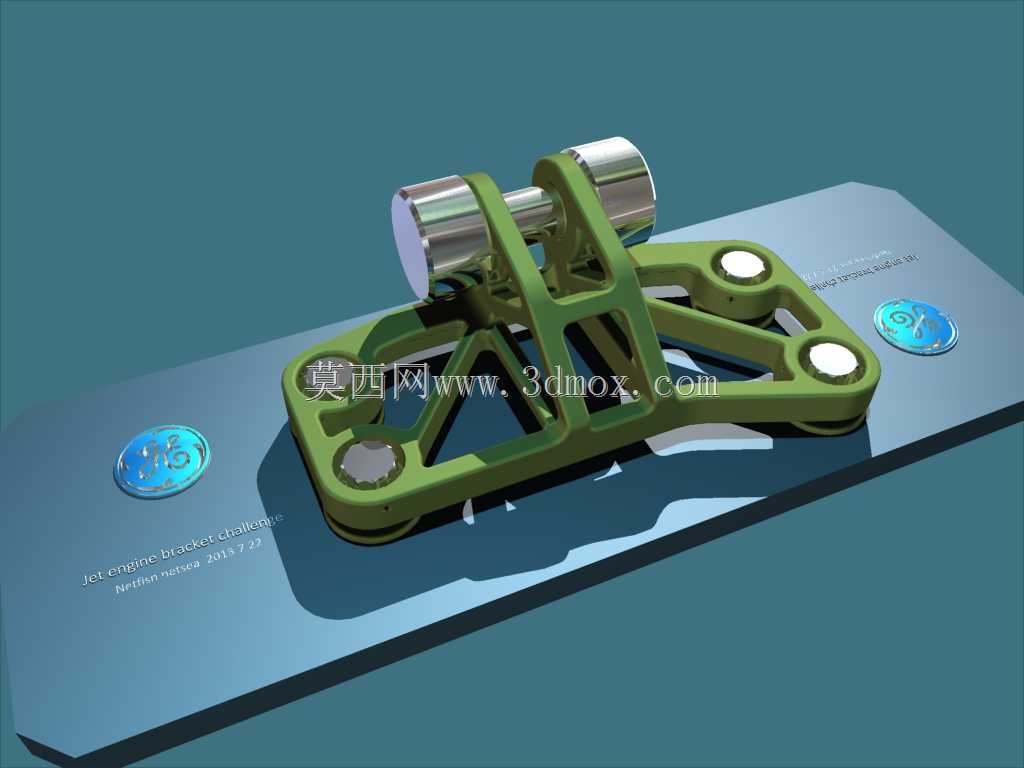

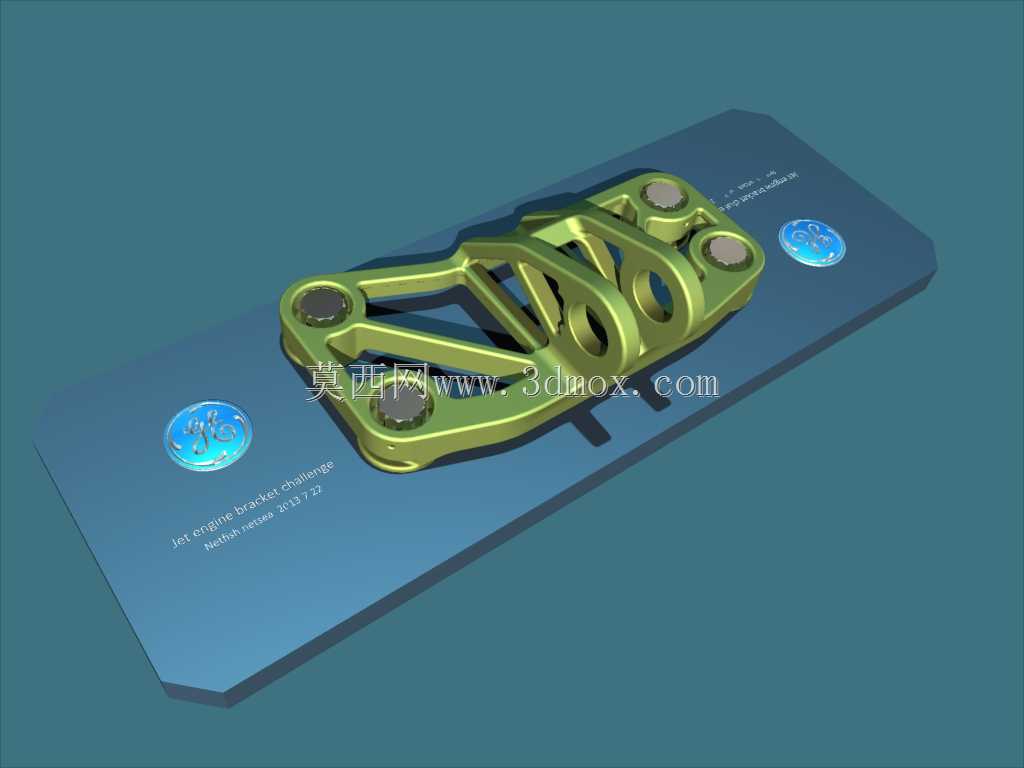

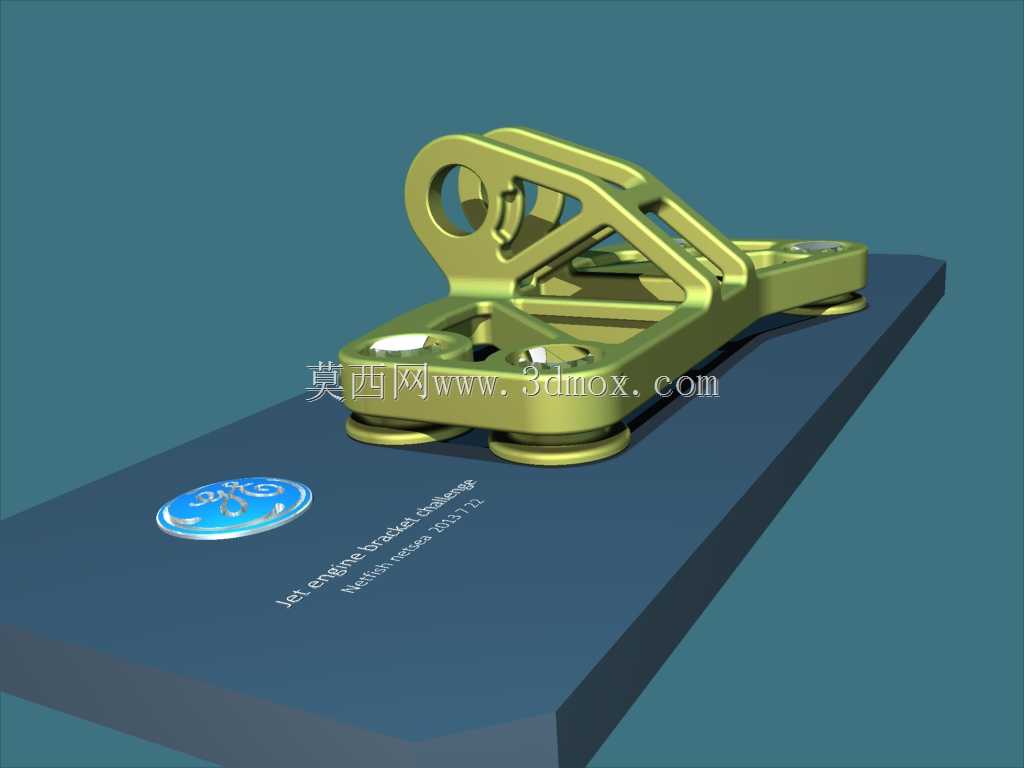

从安装边界来看,支架底部的四个沉头安装孔呈对称分布,适配标准航空紧固件的安装尺寸,孔位间距严格匹配发动机安装机匣的接口尺寸,上部两个吊耳的同轴度满足吊装销的装配公差要求,整体外轮廓的最大包络尺寸控制在紧凑范围内,不会与周边的管路、线束、散热结构产生干涉。筋条的截面尺寸经过迭代验证,在满足强度裕度的前提下尽可能缩小截面面积,镂空区域既实现了减重效果,也能让发动机周边的冷却气流顺利穿过,减少支架对散热流场的阻挡。

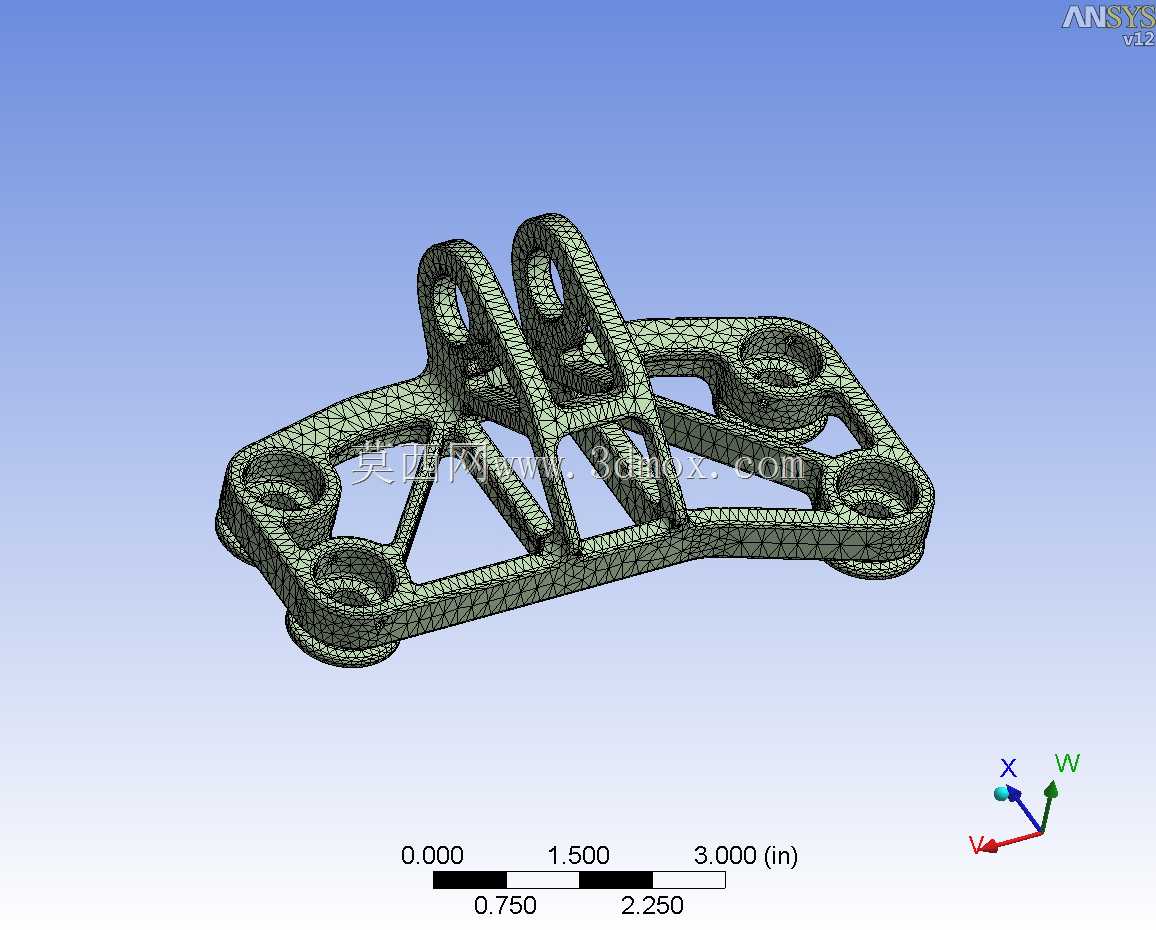

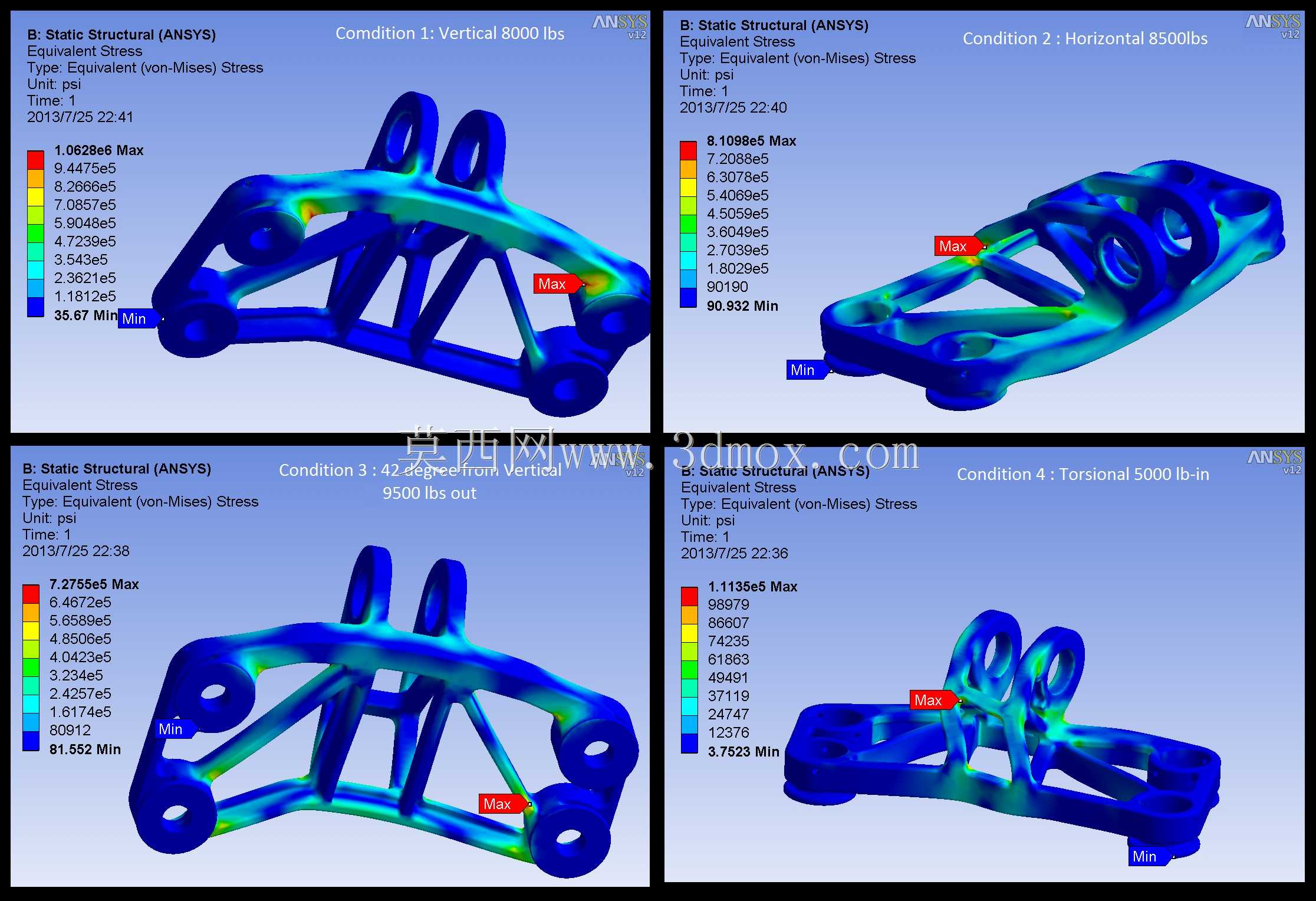

实际使用过程中,这种优化后的支架相比传统实心结构重量大幅降低,同时应力分布更加均匀,没有明显的应力集中死角,能够有效降低长期交变载荷下的疲劳失效概率,表面的网格划分痕迹也体现了设计过程中经过了详细的有限元验证,每个区域的材料分布都对应实际工况下的应力水平,不存在多余的冗余材料,也没有出现强度不足的薄弱区域,完全适配航空动力系统对安装构件的严苛性能要求。
