小型观光潜水运载器外观结构设计

这款小型水下观光运载器的设计，最初瞄准的是近岸滨海旅游区、内陆湖泊观光景区的浅海体验场景，区别于常规大型观光潜艇的大载客量、深潜作业属性，该产品主打2人以内的小体量休闲潜航体验，适配水深不超过40米的近岸浅水区作业，不需要配套大型母船与专用码头，普通浮动栈桥、临水木质平台即可完成停靠与人员上下，大幅降低景区的配套建设门槛。

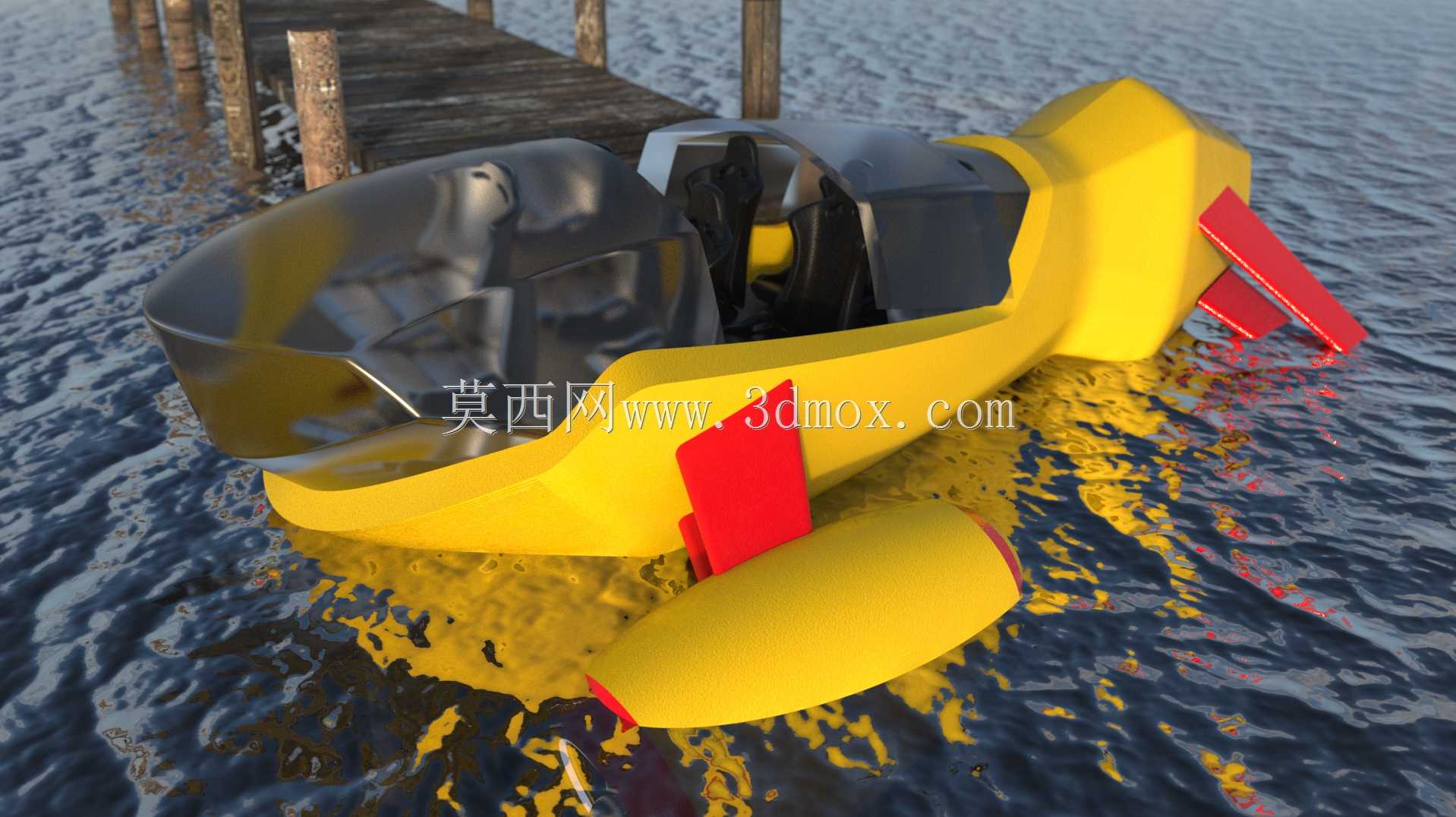

从功能布局来看，整体采用仿生类水滴形的流线外壳，主体外壳选用黄色高可见度复合材料，一方面在水面状态下具备极强的识别性，避免与周边航行的小型船舶发生碰撞，另一方面曲面外壳在水下航行时能有效降低水流阻力，减少推进能耗。乘员舱采用透明半球形聚碳酸酯舱盖设计，配合侧部的弧形透明观察窗，能为舱内乘员提供接近270度的水下观察视野，完全匹配观光体验的核心需求，舱盖的密封结构采用多道径向密封圈设计，配合快锁式舱门锁紧机构，既能保证浅潜状态下的水密性能，也能让岸上工作人员快速完成舱门开闭，缩短游客上下船的等待时间。

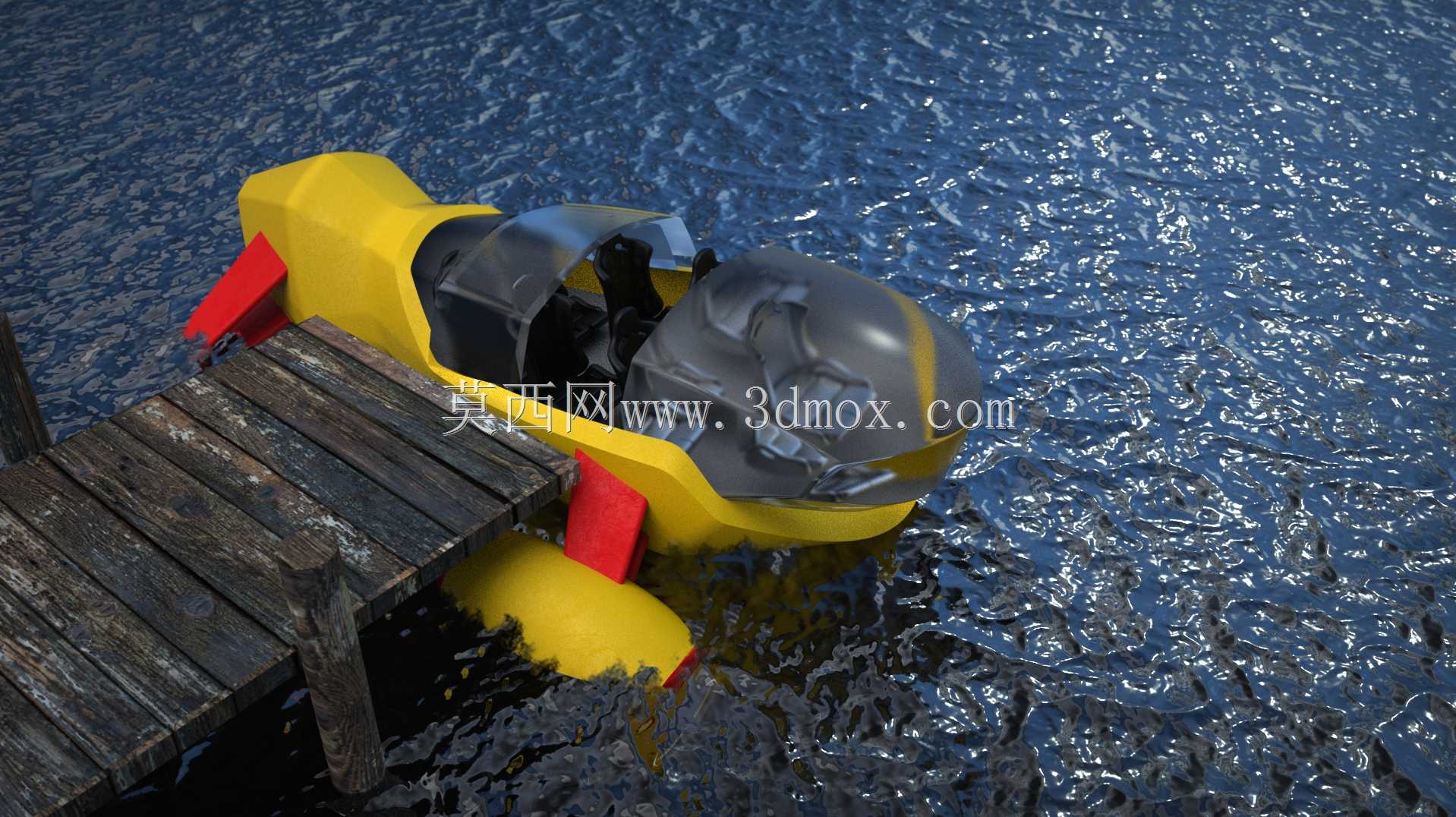

两侧突出的红色结构为稳定翼与浮力调节舱的外置护壳，在水下航行时可抵消横向水流带来的侧倾力矩，保证航行姿态稳定，下部突出的黄色浮筒结构为固定式浮力舱，内部填充低密度浮力材料，即使在动力系统完全失效的状态下，也能保证整艇具备足够的正浮力，自动上浮至水面，满足载人水下设备的基本安全设计要求。停靠状态下，艇体前部可直接搭靠在常规临水码头边缘，不需要额外的停靠托架，艇体底部的弧形结构适配码头边缘的直角轮廓，人员从码头跨步入舱时不会出现艇体过度侧翻的问题。

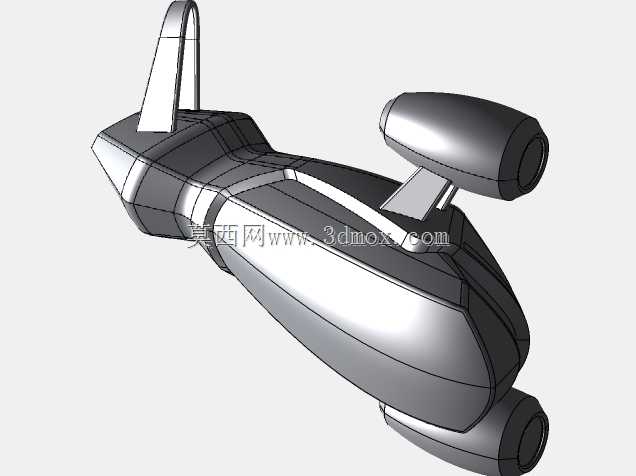

建模阶段采用Alias曲面建模逻辑完成外表面的连续曲率处理，所有外露曲面均达到G2连续标准，后续开模生产时可直接将曲面数据导入模具加工环节，不需要额外做曲面修复。整体外形长度控制在3.2米以内，宽度1.4米，高度1.6米，整体尺寸适配普通景区的小型吊运设备，日常维护时可通过小型岸边吊机直接将艇体从水面吊至岸上存放，不需要大型起重设备配合。推进系统采用内置式电动推进方案，推进器布置在艇体尾部下方，避免外露螺旋桨对水中人员、水生物造成剐蹭伤害，同时外置的稳定翼结构可对推进器形成物理防护，停靠时不会因为碰撞码头结构损坏推进部件。舱内操作界面采用极简设计，仅保留航行方向控制、深度调节、紧急上浮三个核心操作模块，不需要专业潜航资质的操作人员经过短期培训即可完成操控，适配旅游景区的人员配置特点。
